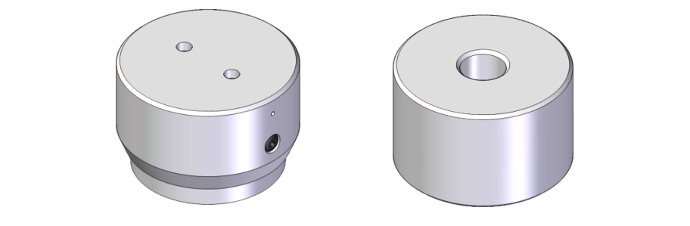

EEPM-SPRシリーズ

スプリングブロック
https://www.earth-chain.com/web/image/product.template/39/image_1920?unique=ce0864e

使用に適しています

鋳鉄、不規則な形状や曲がった作業物の締め付けに使用しても、加工後に作業物が変形することはありません。

    この組み合わせは存在しません。


    特徴

    • 鋳鉄、不規則な形状、曲がりくねったワークのクランプに適しており、加工後にワークの形状が崩れることはありません。
    • ​3つの固定ブロックは、各ワークピースのクランプに必要です。これは、ワークピースがスプリングブロックに接触するための基本的な表面にすることができます。

    仕様

    単位:mm

    モデル番号 OD H 適しています
    EEPM-SPR35  Ø37 21~25 EEPM-A シリーズ
    EEPM-SPRF35  Ø37  23

    単位:mm

    モデル番号 OD H 適しています
    EEPM-SPR50  Ø52 30~35 EEPM-B シリーズ
    EEPM-SPF50  Ø52  32.5

    単位:mm

    モデル番号 OD H 適しています
    EEPM-SPR70  Ø72 39~45 EEPM-D シリーズ
    EEPM-SPF70  Ø72  42

    固定ブロックとスプリングブロックへの相対的な磁力:

    モデル番号 保持力 (Kgf)
    固定ブロック  85%
    スプリングブロック  40%
