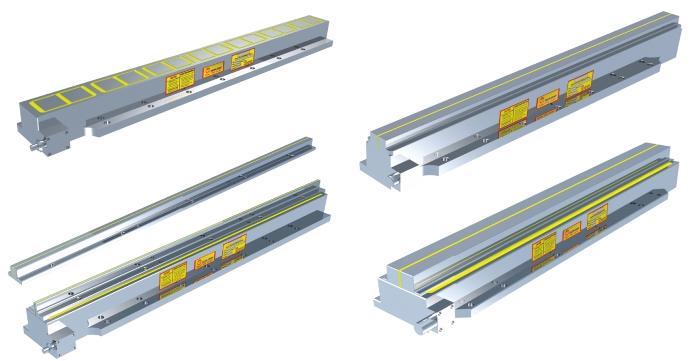

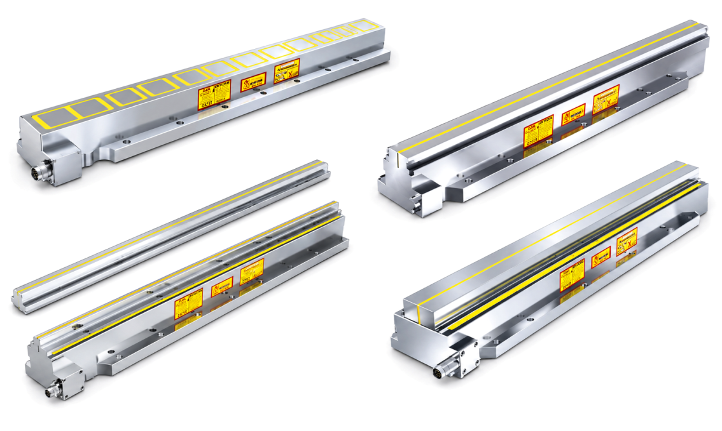

EEPML Serisi

Lineer Kızaklarda yüksek hassasiyet veya yüksek doğrulukta dikdörtgen şekilli iş parçası delme, taşlama işleme vb. işlemlerde kullanılır.
https://www.earth-chain.com/web/image/product.template/121/image_1920?unique=c3318c0

Lineer Kılavuz üzerinde yüksek hassasiyetli veya yüksek doğruluklu uzun şerit iş parçası delme, taşlama, işleme... vb. kullanılır.

Patent:Taiwan M415776,Taiwan M456247, China ZL 2013 2 0056033.9

    Bu kombinasyon mevcut değil.


    Manyetik mandren, düzgün ve güçlü bir tutma kuvveti sağlayarak lineer raylı iş parçalarını iş tablasına güvenli bir şekilde sabitler ve işleme sırasında titreşim veya yer değiştirmeyi önleyerek taşlama hassasiyetinin gereksinimleri karşılamasını sağlar. Ek olarak, elektro-kalıcı manyetik mandrenler iş parçalarını hızlı bir şekilde tutup bırakabilir, bu da geçiş süresini önemli ölçüde azaltır ve makine kullanımını iyileştirir; bu da onları modern hassas taşlama için ideal bir sıkıştırma çözümü haline getirir.

    ÖzellikÖzelliklerPratik Durum (Resim)  Pratik Durum (Video)

    Özellik

      • Elektro-Kalıcı Mıknatıs Çekicinin Yapısı, açma & kapama için 1-3 saniye kontrol. Çekici açık tutmak için elektrik gücü gerekmez.
    • EEPM Çeneleri bağlanabilir ve bir kontrolör birden fazla EEPM Çenesini kontrol edebilir.
      • Lineer kılavuz veya uzun şerit iş parçaları, taşlama doğruluğunu artırmak için EEPM Tabla tarafından tamamen sıkıştırılabilir.
      • Uzun süre kullanılabilir ve iş parçalarının doğruluğunu etkileyecek sıcaklıklara asla ulaşmaz.

    Özellikler

    EEPM-WS Serisi

    Büyük ölçekli hassas doğrusal raylar veya uzun iş parçaları için uygundur

    Unit:mm                                  Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-08102WS  1020×130×80   14 3150 60 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 20A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 10A C1-B
    EEPM-08104WS  1040×130×80  61 kg
    EEPM-08106WS  1060×130×80   62 kg

    EEPML-11 Serisi

    Küçük, orta ve büyük boyutlu yüksek hassasiyetli doğrusal raylar veya uzun iş parçaları için uygundur

    Unit:mm                                   Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-11-08102  1020×130×88   14 2275 65 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 20A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 10A C1-B
    EEPM-11-08104  1040×130×88   66 kg
    EEPM-11-08106  1060×130×88   67 kg

    EEPML-11-1 Serisi

    Bu seri manyetik yumuşak tutucular yedek parça olarak kullanılabilir ve küçük ve orta büyüklükteki yüksek hassasiyetli doğrusal raylar veya uzun iş parçaları için uygundur.

    Unit:mm                                Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-11-08102-1  1020×130×88   14 2275 63 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 20A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 10A C1-B
    EEPM-11-08104-1  1040×130×88   64 kg
    EEPM-11-08106-1  1060×130×88   65 kg

    EEPML-15 Serisi

    Suitable for small, medium and large of linear guideway high precision or long strip workpieces.

    Unit:mm                                    Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-15-15102-1  1020×200×88   28 4550 101 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 33A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 15A C1-B
    EEPM-15-15104-1  1040×200×88  103 kg
    EEPM-15-15106-1  1060×200×88   105 kg
