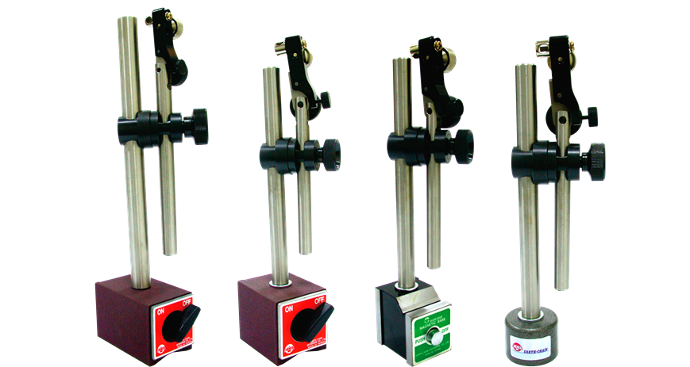

ECE-01A/ECE-02/ECE-02A/ECE-02B

ECE-01A/ECE-02/ECE-02A/ECE-02B

高精密微调磁性座

新型鸠尾微调装置(更精确、稳定性更高)。
主、副支柱特别使用不导磁的不锈钢材质。

ECE-01A

ECE-02

ECE-02A

ECE-02B

迷你型高精密微调磁性座

迷你型高精密微调磁性座

Unit:mm

型号	吸附力	螺纹孔	主杆	副杆	底座尺寸			净重
型号	吸附力	螺纹孔	主杆	副杆	长 (L)	宽度 (W)	高 (H)	净重
ECE-01A	100 kgf	M10 × 1.5	Ø18×240	Ø14×217	80 mm	50 mm	55 mm	2.3 kg
ECE-02	80 kgf	M8 × 1.25	Ø14×178	Ø11×178	60 mm	50 mm	55 mm	1.5 kg
ECE-02A	35 kgf	M8 × 1.25	Ø14×178	Ø11×178	48 mm	40 mm	49 mm	1.2 kg
ECE-02B	30 kgf	M8 × 1.25	Ø14×178	Ø11×178	Ø40×30			0.8 kg
