特點

• 永久磁盤電控式結構設計:1～3秒鐘充、退磁，使用時不須持續供電。
• 磁盤可連結並只需搭配1台整流控制器。
• 可全面被磁盤吸附夾持提高研磨精度。
• 無溫升、可長時間使用，不會因溫度升高導致工件變形 影響精度。


規格

EEPM-WS 系列

適用於大型尺寸之精密線軌或長條型工件使用

Unit:mm     Customized service-the following specifications are for reference only

型號	尺寸 L x W x H	磁級數	總吸力 kgf ±5%	磁盤 淨重	電壓 （單相）	電流 AMP	控制器 (已含)	電壓 （單相）	電流 AMP	控制器 (已含)
EEPM-08102WS	1020×130×80	14	3150								60 kg	磁盤 DC 220V 控制器 AC 220V / 480V	20A	C1-G	磁盤 DC 380V 控制器 AC 380V / 440V	10A	C1-B
EEPM-08104WS	1040×130×80			61 kg
EEPM-08106WS	1060×130×80			62 kg

EEPML-11 系列

適用於小、中、大型尺寸之高精密線軌或長條型工件使用

Unit:mm     Customized service-the following specifications are for reference only

型號	尺寸 L x W x H	磁級數	總吸力 kgf ±5%	磁盤 淨重	電壓 （單相）	電流 AMP	控制器 (已含)	電壓 （單相）	電流 AMP	控制器 (已含)
EEPM-11-08102	1020×130×88	14	2275								65 kg	磁盤 DC 220V 控制器 AC 220V / 480V	20A	C1-G	磁盤 DC 380V 控制器 AC 380V / 440V	10A	C1-B
EEPM-11-08104	1040×130 ×88			66 kg
EEPM-11-08106	1060×200×88			67 kg

EEPML-11-1 系列

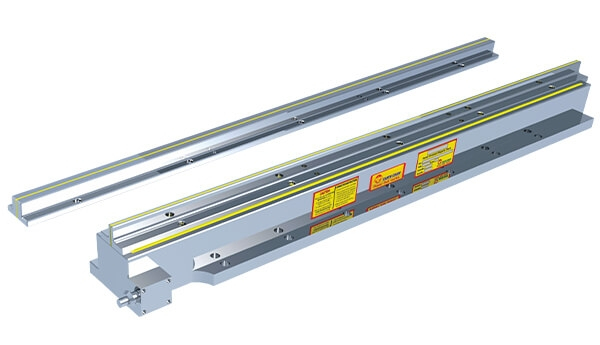

本系列導磁軟爪可做替換使用，適用於小、中型尺寸之高精密線軌或長條型工件使用

Unit:mm     Customized service-the following specifications are for reference only

型號	尺寸 L x W x H	磁級數	總吸力 kgf ±5%	磁盤 淨重	電壓 （單相）	電流 AMP	控制器 (已含)	電壓 （單相）	電流 AMP	控制器 (已含)
EEPM-11-08102-1	1020×130×88	14	2275								63 kg	磁盤 DC 220V 控制器 AC 220V / 480V	20A	C1-G	磁盤 DC 380V 控制器 AC 380V / 440V	10A	C1-B
EEPM-11-08104-1	1040×130 ×88			64 kg
EEPM-11-08106-1	1060×200×88			65 kg

EEPML-15 系列

本系列適用於小、中、大型尺寸高精密線軌或長條型工件使用。

Unit:mm     Customized service-the following specifications are for reference only

型號	尺寸 L x W x H	磁級數	總吸力 kgf ±5%	磁盤 淨重	電壓 （單相）	電流 AMP	控制器 (已含)	電壓 （單相）	電流 AMP	控制器 (已含)
EEPM-15-15102-1	1020×200 ×88	28	4550								101 kg	磁盤 DC 220V 控制器 AC 220V / 480V	33A	C1-G	磁盤 DC 380V 控制器 AC 380V / 440V	15A	C1-B
EEPM-15-15104-1	1040×130 ×88			103 kg
EEPM-15-15106-1	1060×200×88			105 kg
