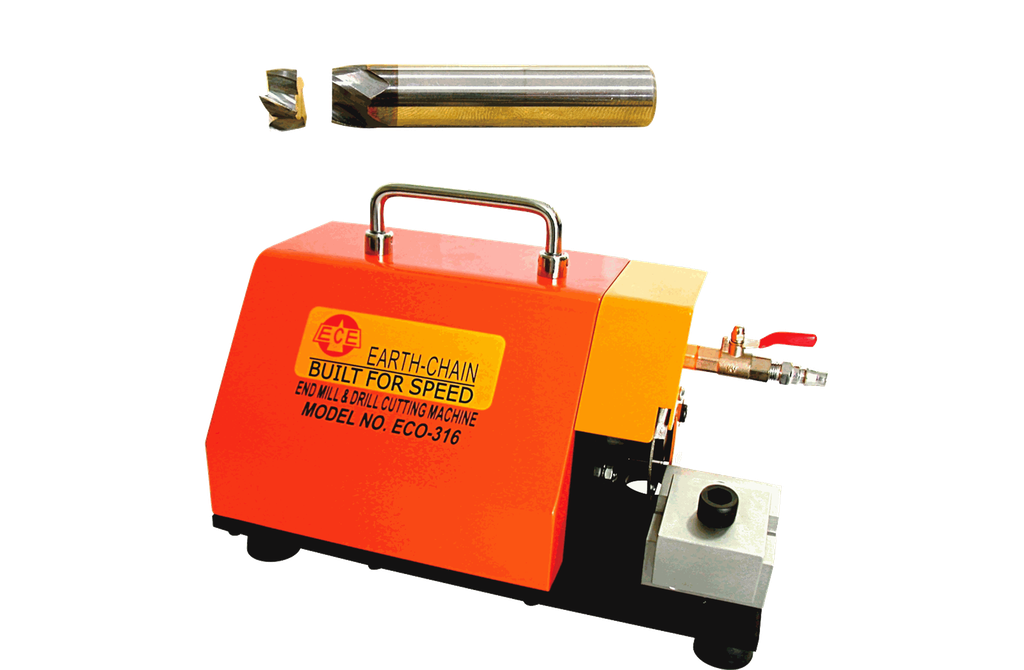

ECO-316

Schaftfräser und Bohrer
https://www.earth-chain.com/web/image/product.template/118/image_1920?unique=2408946

Einfach zu bedienen, keine Erfahrung erforderlich, um einen präzisen Bohrer zu schleifen.


    Diese Kombination existiert nicht.


    Ø3mm-Ø16mm

                Für SDC-Rad


    Hartmetall-Schaftfräser

                Für CBN-Rad


    SG Hochgeschwindigkeitsbohrer



    Titanbeschichteter Bohrer



    Geradschäftiger Bohrer



    HSS END Fräser


    Spezifikation Betrieb

    Spezifikation

    SDC & CBN Rad


    ECO-316-1C

    ECO-316-1D


    Modell Nr. ECO-316 Motor 600W
    Kapazite4t Ø3mm ~ Ø16mm U/min. 6000 U/min.
    Stromversorgung AC110V - AC220V
    Einphasig (60Hz/50Hz)    		 Gewicht 13 kg
    Schleifscheibe DEZA#100

    Standardzubehör
    SDC-Rad Nr. 100 x 1 Stück, Griff x 1 Stück
    Sechskantschlüssel 4 mm x 1 Stück, 10 mm x 1 Stück, Netzkabel x 1 Stück, Sicherung x 2 Stück

    Optionales Zubehör
    Best.-Nr.Beschreibung
    ECO-316-1C CBN Rad Nr. 100 (für HSS-Bohrer) Ø3mm ~ Ø16mm
    ECO-316-1D SDC-Scheibe Nr. 100 (für Hartmetallbohrer) Ø3mm ~ Ø16mm

    Betrieb

    • Installieren Sie das Netzkabel am Schneider.

    • Stellen Sie die Maschine auf eine harte, ebene Fläche und installieren Sie dann den Griff am Sockel.

            ***wie im Diagramm #1 gezeigt



    • Verriegeln Sie den Ventilanschluss und stecken Sie dann den unter Druck stehenden Sprenganschluss in das luftdruckgekühlte System ein.

      • ***wie in Diagramm #2 gezeigt

    • Wählen Sie das passende Rad und den Durchmesser des Schaftfräsers 3mm~16mm, legen Sie den Schaftfräser (Bohrer) horizontal von rechts nach links in die Nut. Passen Sie die richtige Länge für den Schnitt an und befestigen Sie die Basis mit einem 10mm Inbusschlüssel.

            Hinweis: Stellen Sie sicher, dass der Fräser (Bohrer) im V-Nut verankert ist.
            ***wie in Diagramm Nr. 3 gezeigt




    • Schalten Sie die Maschine ein.

    • Schalten Sie das Kühlsystem ein

            Hinweis: Die Lebensdauer wird verkürzt, wenn das Kühlsystem nicht eingeschaltet wird.

            ***wie in Diagramm #4 gezeigt

                 Halten und heben Sie den Griff, um den Schaftfräser (Bohrer) abzuschneiden.

                ***wie im Diagramm Nr. 5 gezeigt

    • Berühren Sie das Rad mit einer leichten Schubbewegung.

    • Achten Sie während des Schneidvorgangs auf eine sehr leichte Schubbewegung, seien Sie nicht schnell oder langsam nach Belieben.

    • Um zu vermeiden, dass das Material wegfliegt, achten Sie auf eine sehr leichte Schubbewegung, während der Schaftfräser (Bohrer) abgeschnitten wird.



    • Schalten Sie die Maschine aus.

    • Schalten Sie das Kühlsystem aus.

    • Lösen Sie die Basis mit einem 10-mm-Inbusschlüssel, dann nehmen Sie den Schaftfräser (Bohrer) heraus

            ***wie in Diagramm #6 gezeigt

    Achten Sie darauf, jede Reinigung und Wartung gut durchzuführen, um die Lebensdauer zu erhalten.

    Hinweis: Bitte schalten Sie die Maschine aus, während Sie das Rad wechseln, um die Sicherheit zu gewährleisten!
