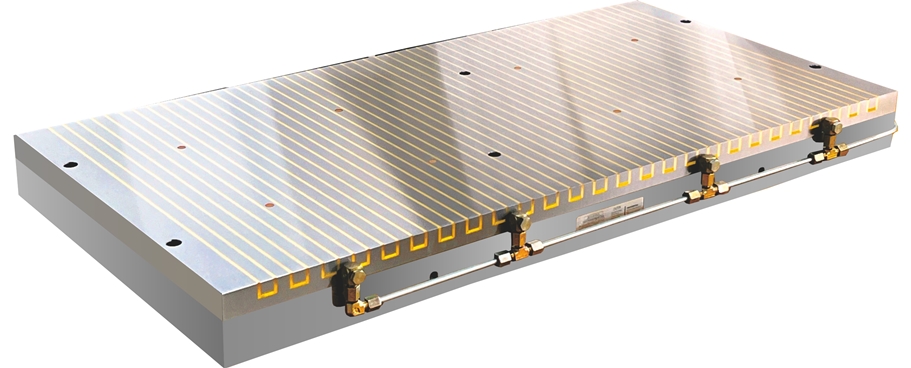

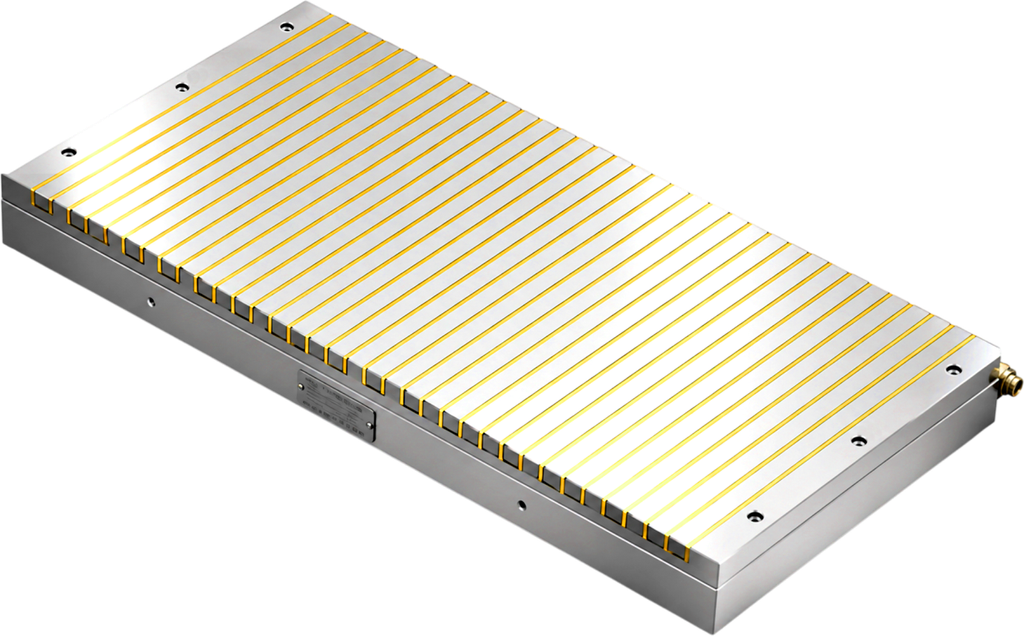

EEPG Serie

Magnetischer Flachschleifer
https://www.earth-chain.com/web/image/product.template/47/image_1920?unique=60de930

Geeignet für

Zum Einspannen von Werkstücken, die hohe Genauigkeit erfordern. Bsp.: Flachschleifen

Patentiert: Taiwan M643301, Taiwan M643717, China ZL 2023 2 0261455.3

    Diese Kombination existiert nicht.


    MerkmalSpezifikationPraktischer Fall(Bild)  Praktischer Fall (Video)

    Merkmal

    Chuck-Funktionen:

      • Elektro-permanentes Magnetdesign. Keine Stromversorgung erforderlich, um die Magnetkraft aufrechtzuerhalten. Erzeugt niemals Temperaturen, die die Genauigkeit der Werkstücke beeinträchtigen könnten, geeignet für Präzisions-Flachschleifarbeiten.
      • Die Stromverbindung wird automatisch unterbrochen, wenn der Magnetismus abgeschlossen ist, was den Stromverbrauch effektiv reduziert und den Zweck der Energieeinsparung erreicht.
      • Mit Harz gebundene Strukturdeckplatte, die die Umweltbelastung minimiert.
      • Das Rückentmagnetisierungsdesign vermeidet das Problem des Restmagnetismus des Werkstücks. Ein optionales Luftgebläsesystem ist ebenfalls verfügbar, um das Werkstück nach Schleifprozessen einfach zu entladen.
      • Starkes und dichtes Strukturdesign, mehrschichtige Abdichtung, hervorragende Spannkraft und Wasserbeständigkeit.
      • Eine Vielzahl von magnetischen Polteilungen kann ausgewählt werden, geeignet für Werkstücke verschiedener Größen. Großflächenschleifmaschinen oder Portalschleifmaschinen können in Kombination mit mehreren Spannplatten für Portalschleifmaschinen verwendet werden.
      • Ein komplettes Sortiment an Standard-Größen von Spannfuttern und maßgeschneiderte Größen können ebenfalls bereitgestellt werden, um den Bedürfnissen der Benutzer gerecht zu werden und das beste Kosten-Leistungs-Verhältnis zu erzielen.



      Controller-Funktionen:

      • Ausgestattet mit LCD-Bildschirm, kann Informationen des Controllers und den Status des Spannfutters anzeigen.
      • Kann für eine einfache Bedienung an die Kabelsteuerbox angeschlossen werden.
      • Ausgestattet mit UL-zertifiziertem europäischem Norm-Netzanschlussblock, kann 500V/32A Nennspannung und -strom standhalten, sicher und zuverlässig.
      • Ausgestattet mit einem funktionalen Anschlussblock, können die Magnetisierungs-/Entmagnetisierungsfunktion und die Einstellung der Magnetkraft über das Hauptbedienfeld der Maschine gesteuert werden.
      • 16-stufige Magnetkrafteinstellung, die an verschiedene Schleifvorgänge und Werkstückbedingungen angepasst werden kann, um die Magnetkraft zu optimieren und die beste Schleifgenauigkeit zu erreichen. (Die Kabelsteuerbox ist eine 8-stufige Magnetverstellung)

    Spezifikation

    Basierend auf den Anforderungen des Kunden können mehrere Spannfutterkombinationen und ihr Steuersystem angepasst werden. Mehrere Spannfutter können gleichzeitig die Einstellung der Magnetkraft sowie Magnetisierungs-/Entmagnetisierungsoperationen durchführen.

    Kundenspezifische Größen / Polteilung sind verfügbar.


    Einheit:mm          POLABSTAND:1+3mm

    MODELLABMESSUNGEN (mm) POLTEILUNG
    P (mm)    		CONTROLLERSTROMSPANNUNG
    (Einzelphase)    		FUTTER
    N.W.(kg)
    L L1 W H
    EEPG-2040A  400 325 200 65 1+3 EEPG-C1 220V
    oder
    380V~440V    		 41
    EEPG-3050A  500 397 300 65 77
    EEPG-3060A  600 509 300 65 92
    EEPG-4080A  800 717 400 65 164

    Einheit:mm          PFOSTENSCHRITT:3+10mm

    MODELLABMESSUNGEN (mm) POLTEILUNG
    P (mm)    		CONTROLLERSTROMSPANNUNG
    (Einzelphase)    		FUTTER
    N.W.(kg)
    L L1 W H
    EEPG-2040B  400 328 200 65 3+10 EEPG-C1 220V
    oder
    380V~440V    		 41
    EEPG-3050B  500 408 300 65 77
    EEPG-3060B  600 510 300 65 92
    EEPG-4080B  800 718 400 65 164
    EEPG-50100B  1000 926 500 80 380V~400V 316
    EEPG-60100B  1000 926 600 80 379
    EEPG-80100B  1000 926 800 80 506

    Einheit:mm          POLABSTAND:3+15mm

    MODELLABMESSUNGEN (mm) POLTEILUNG
    P (mm)    		CONTROLLERSTROMSPANNUNG
    (Einzelphase)    		FUTTER
    N.W.(kg)
    L L1 W H
    EEPG-2040C  400 309 200 65 3+15 EEPG-C1 220V
    oder
    380V~400V    		 41
    EEPG-3060C  600 504 300 65 92
    EEPG-4080C  800 705 400 65 164
    EEPG-50100C  1000 921 500 80 380V~400V 316
    EEPG-50150C  1500 1425 500 90 534
    EEPG-60100C  1000 921 600 80 379
    EEPG-60120C  1200 1065 600 90 512
    EEPG-60150C  1500 1425 600 90 640
    EEPG-70150C  1500 1425 700 90 747
    EEPG-80100C  1000 921 800 80 506

    Einheit:mm          POLTEILUNG:5+20mm

    MODELLABMESSUNGEN (mm) POLTEILUNG
    P (mm)    		CONTROLLERSTROMSPANNUNG
    (Einzelphase)    		FUTTER
    N.W.(kg)
    L L1 W H
    EEPG-2040D  400 330 200 65 5+20 EEPG-C1 220V
    oder
    380V~400V    		 41
    EEPG-3060D  600 500 300 65 92
    EEPG-4080D  800 730 400 65 164
    EEPG-50100D  1000 930 500 80 380V~400V 316
    EEPG-50150D  1500 1430 500 90 534
    EEPG-60100D  1000 930 600 80 379
    EEPG-60120D  1200 1080 600 90 512
    EEPG-60150D  1500 1430 600 90 640
    EEPG-70150D  1500 1430 700 90 747
    EEPG-80100D  1000 930 800 80 506


    Runder Elektro-Permanent-Magnetspannfutter


    Einheit:mm

    Modell Abmessungen (mm) Magnetfläche
    W    		 Polteilung
    P    		 Steuergerät Spannung
    (Einphasig)    		 Gewicht
    (kg)
    D H
    EEPG-500BR Ø500 85 374 3+10 EEPG-C1 380V~400V 132
    EEPG-600BR Ø600 85 420 190
    EEPG-800BR Ø800 90 634 EEPG-C2 358
    EEPG-1000BR Ø1000 100 790 621
    EEPG-500CR Ø500 85 375 3+15 EEPG-C1 132
    EEPG-600CR Ø600 85 448 190
    EEPG-800CR Ø800 90 627 EEPG-C2 358
    EEPG-1000CR Ø1000 100 807 621
    EEPG-500DR Ø500 85 370 5+20 EEPG-C1 132
    EEPG-600DR Ø600 85 426 190
    EEPG-800DR Ø800 90 620 EEPG-C2 358
    EEPG-1000DR Ø1000 100 820 621
