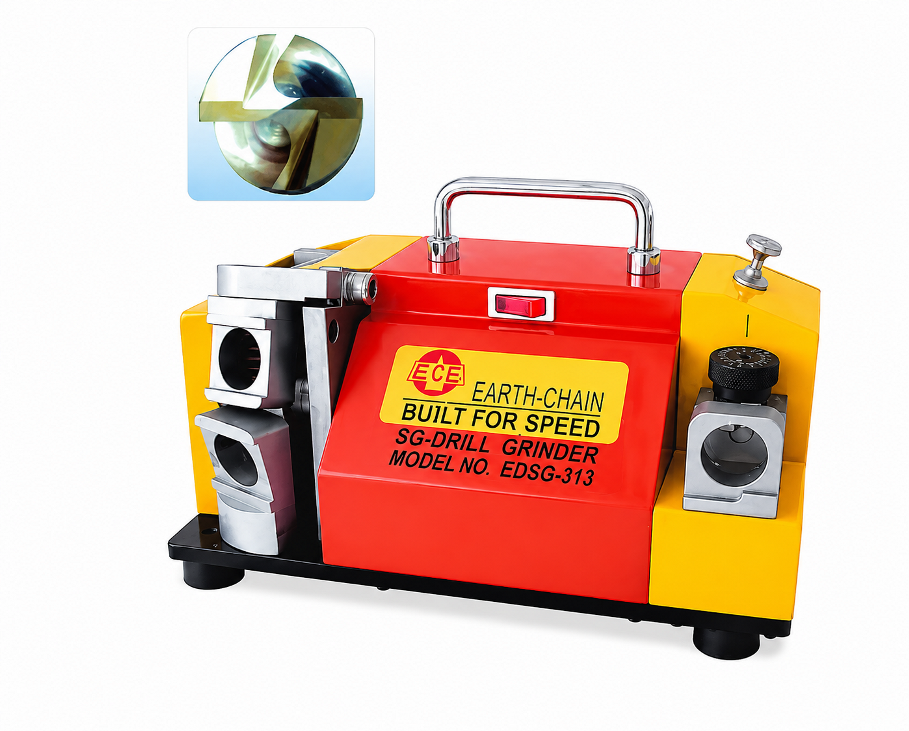

Especificación
Operaciones
Porta pinzas: cojinete ensamblado
(Más fácil y conveniente para apretar)
Configurar el taladro en el portabrocas
Siga los pasos 1, 2, 3, 4 para configurar el taladro en el soporte del collet. (sin apretar)***como se muestra en el diagrama #1
Configura el diámetro del taladro
- Gire a la derecha el anillo de la balanza hasta la posición "0".
- Ajustar la escala para cumplir con el diámetro del taladro.***como se muestra en el diagrama #2
Configura la broca en la posición de afilado
Inserte el soporte del casquillo con el taladro y gire a la derecha, luego apriete el taladro con el soporte del casquillo para configurar la posición de rectificado.***como se muestra en el diagrama #3
Atención: El anillo de escala puede no ser exacto para el diámetro del taladro, debido al uso del taladro o a diferentes modelos de taladro. De todos modos, siempre asegúrese de que el borde central del taladro sea paralelo con el espacio del "Soporte de Pinza" ***como se muestra en el diagrama de la derecha
Ajuste el punto central del taladro y el ancho del ángulo de recorte.
- Confirme primero el diámetro de la broca y verifique el ángulo de recorte sugerido (consulte la tabla de ángulos de recorte en el lado derecho). Afloje el segundo agujero fijo, luego afloje el primer agujero fijo. Ajuste la escala al diámetro requerido (medición de la escala igual que la del calibrador). Invierta los pasos para apretar los agujeros fijos para moler.
- Ajuste el punto central a la posición adecuada. Gire a la derecha para más grande, gire a la izquierda para más pequeño.***como se muestra en el diagrama #4
Afile el punto central del taladro
- Inserte el soporte del casquillo con el taladro y empuje ligeramente hacia la rueda de esmeril para rectificar el punto central del taladro hasta que desaparezca el sonido de rectificado.
- Saque el portabrocas con broca y cambie al otro lado para moler nuevamente de la misma manera que se mencionó anteriormente.***como se muestra en el diagrama #5
Nota:La máquina está ajustada antes de ser enviada. No ajuste a menos que sea esencial.
Moler el ángulo de despeje secundario del taladro
- Inserte el soporte de pinza con taladro en el puerto de ángulo de alivio secundario y empuje lentamente hacia la muela para moler el ángulo de alivio secundario del taladro hasta que desaparezca el sonido de molienda.
- Retire el portacolectores con la broca y cambie al otro lado para volver a afilar de la misma manera mencionada anteriormente.
- Ajuste el rasgado final a la posición adecuada. Gire a la derecha para más pequeño, gire a la izquierda para más grande.***como se muestra en el diagrama #6
Rectificar la ranura final del taladro
- Inserte el soporte del portabrocas con el taladro en el puerto de molienda del rasgado final y empuje lentamente hacia la rueda de molienda para moler el rasgado final hasta que el sonido de molienda desaparezca.2
- Saque el portabrocas con el taladro y cambie al otro lado para rectificar nuevamente de la misma manera mencionada anteriormente.***como se muestra en el diagrama #7
- Nota:
1. Siempre limpie el polvo de molienda con aire presurizado después de moler y limpie
ccon un paño seco. Luego limpie con aceite antioxidante para extender la vida útil.
2. No mantenga el motor en funcionamiento continuo por más de 1 hora.
