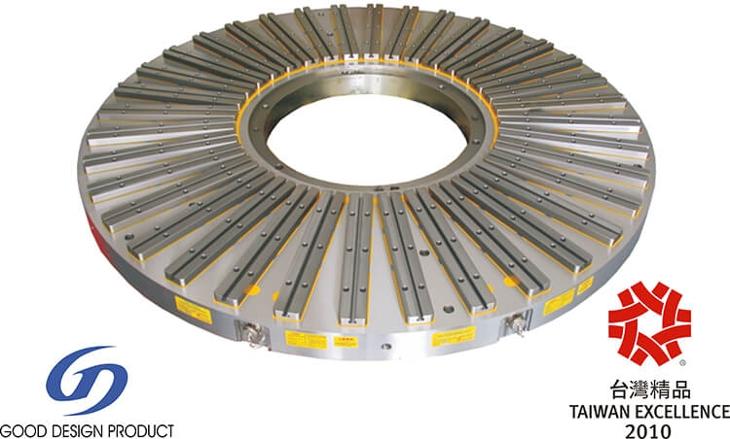

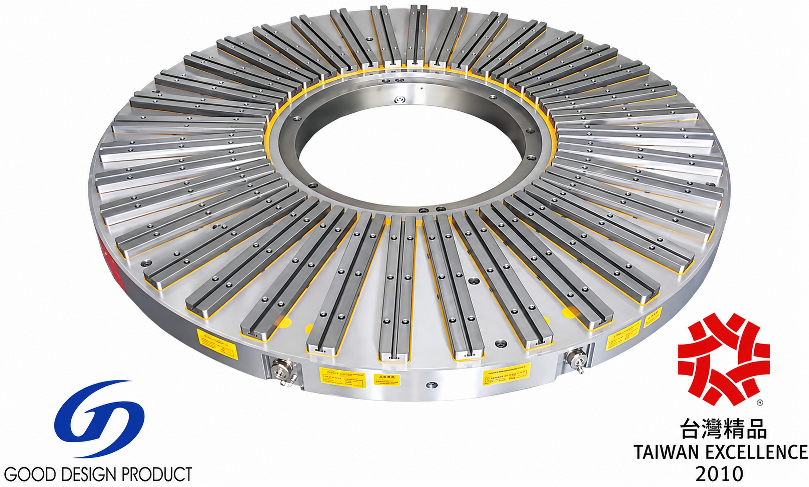

EEPM-CIRA & EEPM-CIRシリーズ

丸型磁気チャック
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=01dda9d

電気永久磁気チャック

    この組み合わせは存在しません。


    円形電磁チャック設計により、ワークピースのクランプと加工が妨げられることなく行われ、ワークピースの5面すべてに自由にアクセスできるため、5面加工の機能を真に実現します。

    Feature仕様実用例（写真）  実例 (ビデオ)

    Feature

    • 円形タイプと放射状の磁極で、円形タイプやあらゆる形状のワークピース加工に適しています。
    • 加工物はマグネットチャックのすべての極に接触可能で、最低1600Kgf (1.6トン) ±5%から最大4400Kgf (4.0トン)±5%の超強力な磁力を持ちます。これは加工物とマグネットチャックのサイズによります。（仕様リストを参照してください）
    • 1 ~10秒の電源ON & OFF制御。 マグネットチャックをONに保つための電源供給は不要で、加工中にチャックを自由に回転させるためにケーブルを取り外すことができます。
    • 加工中のカッターの自由な動き、ワークホールディングでの5面加工の実際の機能。
    • 電気永磁設計、加工物の精度に影響を与える温度には決して達しません。

    アプリケーション

    • 縦旋盤、CNC 5軸インデックス装置、CNC 5軸マシニングセンターなどとの組み合わせに適しています。

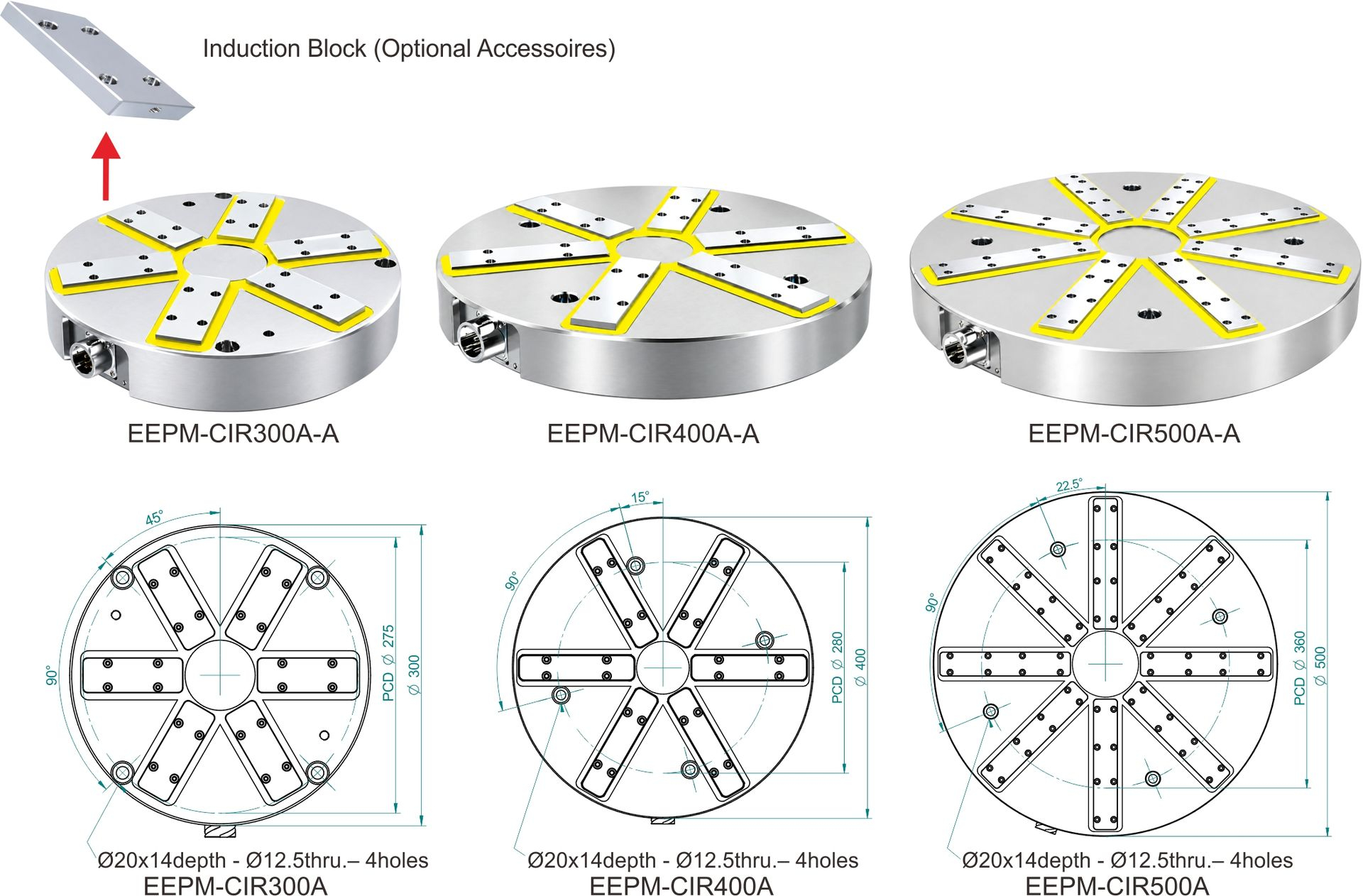

    • ワークピースに必要な最小寸法: EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm または他の形状のワークピースの同じ寸法。
    • より多くの機能が誘導プレートと協力しており、ワークホールディングの位置決めが可能です。


    • 円形タイプと放射状の磁極で、円形タイプやあらゆる形状のワークピース加工に適しています。
    • ワークピースはマグネットチャックのすべての極に接触することができ、最小6650Kgf（6.65トン）±5%から最大59,850Kgf（59.85トン）±5%の超強力な磁力を持ちます。これはワークピースとマグネットチャックのサイズに依存します。（仕様リストを参照してください）
    • 1〜10 秒の制御で電源のON & OFF。マグネットチャックをONにしておくための電力供給は不要で、加工中にチャックを自由に回転させるためにケーブルを取り外すことができます。
    • 加工中のカッターの自由な動き、ワークホールディングでの5面加工の実際の機能。
    • 電気永磁設計、加工物の精度に影響を与える温度には決して達しません。

    アプリケーション

    • 縦旋盤、CNC 5軸インデックス装置、CNC 5軸マシニングセンターなどとの組み合わせに適しています。

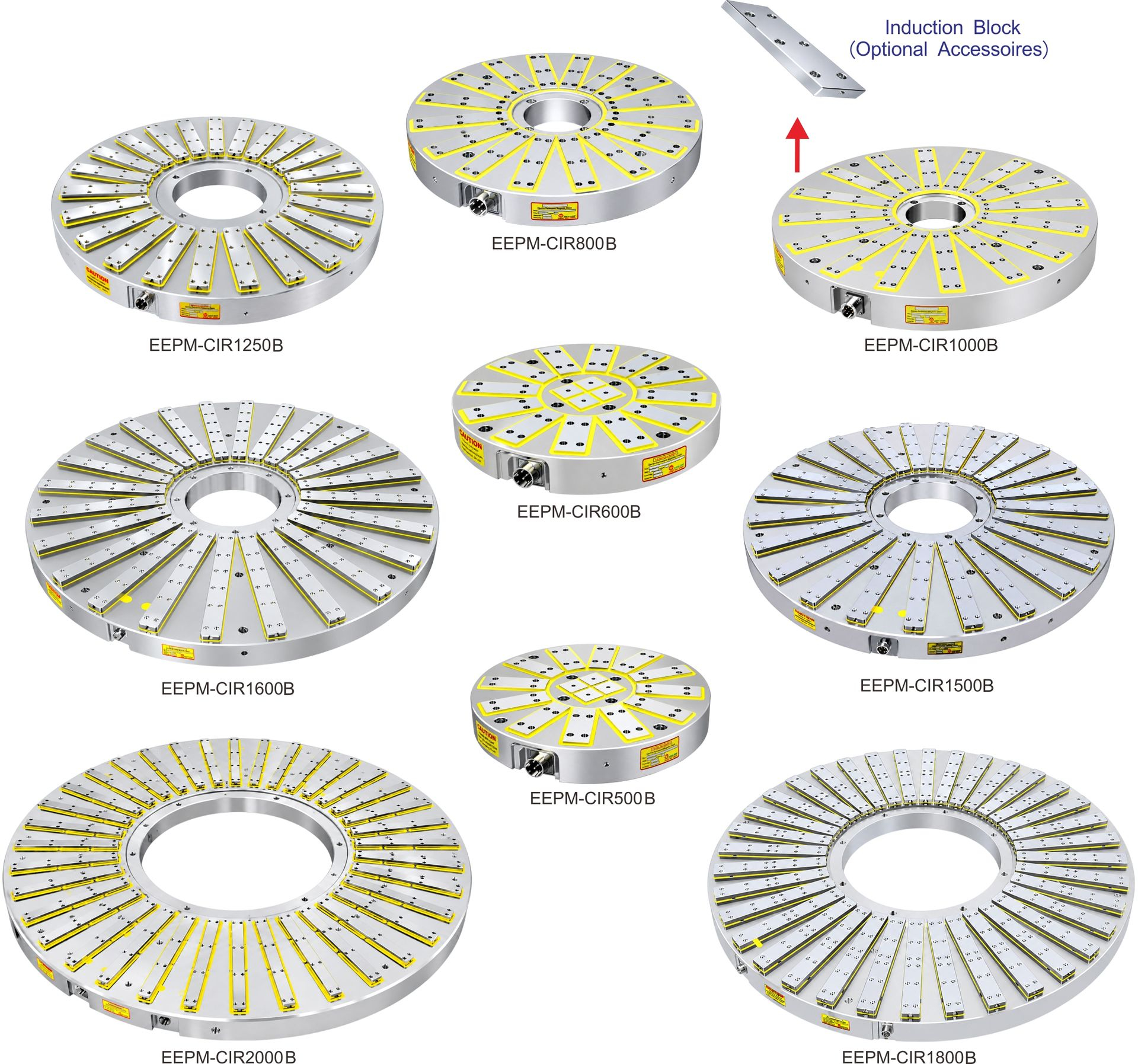

    • 作業対象の最小寸法は以下の通りです:
       EEPM-CIR500-Ø300mm；EEPM-CIR600-Ø360mm
       EEPM-CIR800-Ø500mm；EEPM-CIR1000-Ø500mm
       EEPM-CIR1250-Ø850mm；EEPM-CIR1500-Ø850mm
       EEPM-CIR1600-Ø1200mm；EEPM-CIR1800-Ø1200mm
       または、他の形状のワークピースの同じ寸法。
    • 誘導プレートと協力するためのより多くの機能があり、ワークホールディングで位置決めができます。

    顧客から始めて、彼らが何を望んでいるかを見つけ出し、それを提供してください。

    仕様

    単位:mm

    モデル番号寸法 極の番号 磁力 チャック N.W. 電圧
    （単相）     		電流 AMP コントローラー（含まれています）
    OD ID 高さ
    EEPM-CIR300A  Ø300  0 55 6 1600kgf±5%  30kg  チャック
    DC
    220V

    コントローラ
    AC
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf±5%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400kgf±5% 85kg  22A  C1-G

    単位:mm

    モデル番号寸法 極の番号 磁力 チャック N.W. 電圧
    （単相）     		電流 AMP コントローラR (含まれています) 電圧
    （単相）     		電流 AMP コントローラー（含まれています）
    OD ID 高さ
    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf±5%  104kg チャック
    DC
    220V

    コントローラ
    AC
    220V
    /
    480V    		 35A  C1-G チャック
    DC
    380V

    コントローラ
    AC
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500kgf±5%   148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf±5%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000kgf±5%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf±5%  828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf±5%  1325kg  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600kgf±5%  1507kg  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf±5%  2290kg  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf±5%  2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -

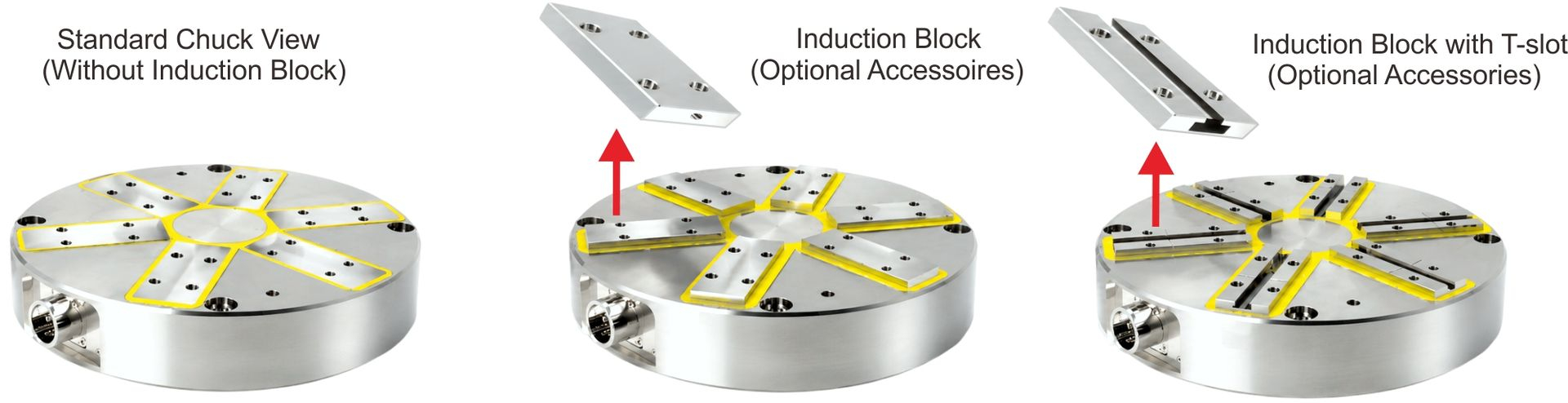

    オプションアクセサリー – 誘導ブロック

    1. EEPM-CIRIBシリーズの誘導ブロックは、EEPM-CIR電磁式永久磁石チャック専用に設計されており、ワーク保持の用途をさらに広げることができます。

    2. 優れた利便性と高精度： 誘導ブロックは交換可能な消耗部品です。ワーク形状に合わせて、ブロック表面を機械上で直接加工・成形できるため、誘導ブロックの平行度は常に機械の基準面と100％一致し、高精度なワーク保持を実現します。

    導磁ブロック  Tスロット付き  L  W  H
    EEPM-CIRIB300A  EEPM-CIRIB300AT 96 mm 35 mm 15 mm
    EEPM-CIRIB400A  EEPM-CIRIB400AT 145 mm 35 mm 15 mm
    EEPM-CIRIB500A  EEPM-CIRIB500AT 181 mm 35 mm 15 mm
    EEPM-CIRIB500B  EEPM-CIRIB500BT 120 mm 60 mm 15 mm
    EEPM-CIRIB600B  EEPM-CIRIB600BT 180 mm 60 mm 15 mm
    EEPM-CIRIB800B  EEPM-CIRIB800BT 240 mm 55 mm 15 mm
    EEPM-CIRIB1000B  EEPM-CIRIB1000BT 335 mm 55 mm 15 mm
    EEPM-CIRIB1250B  EEPM-CIRIB1250BT 350 mm 60 mm 15 mm
    EEPM-CIRIB1500B  EEPM-CIRIB1500BT 465 mm 65 mm 15 mm
    EEPM-CIRIB1600B  EEPM-CIRIB1600BT 530 mm 65 mm 15 mm
    EEPM-CIRIB1800B  EEPM-CIRIB1800BT 470 mm 65 mm 15 mm
    EEPM-CIRIB2000B  EEPM-CIRIB2000BT 475 mm 65 mm 15 mm
