Séries EEPM-CIRA & EEPM-CIR

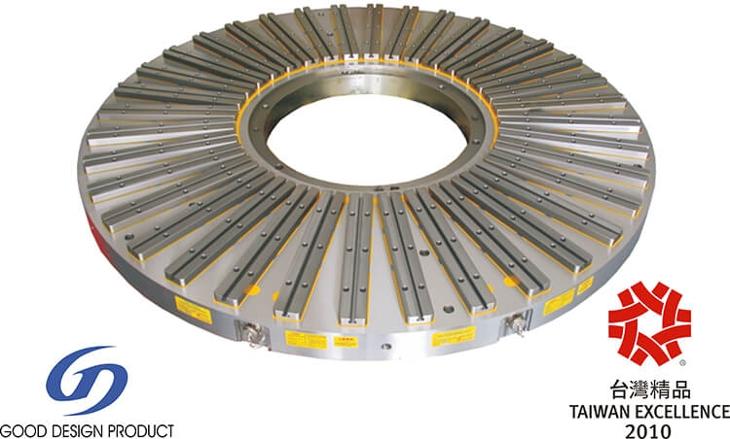

Mandril Magnético Redondo
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=272bccc

Mesa Magnética Electro-Permanente

    Esta combinação não existe.


    O design do mandril magnético eletro-permanente circular permite a fixação e usinagem da peça sem obstáculos, possibilitando o processamento livre de qualquer uma das cinco faces da peça e aproveitando plenamente a funcionalidade de usinagem em cinco lados.

    CaracterísticaEspecificaçãoCaso Prático (Imagem)  Caso Prático (Vídeo)

    Característica

    • Tipo redondo e pólos magnéticos radiais, adequados para fixação de tipo redondo e qualquer forma de usinagem de peça de trabalho.
    • As peças de trabalho podem tocar em todos os polos do Disco Magnético, força magnética super potente com um mínimo de 1600Kgf (1,6 toneladas) ±5% e um máximo de 4400Kgf (4,0 toneladas) ±5%, dependendo do tamanho da peça de trabalho e do disco magnético. (Por favor, consulte a lista de especificações)
    • Controle de 1 ~ 10 segundos para ligar e desligar. Nenhuma fonte de energia elétrica é necessária para manter o mandril magnético ligado, o cabo pode ser retirado para girar o mandril livremente enquanto estiver usinando.
    • Movimento desobstruído das cortadoras durante a usinagem, as reais funções de usinagem de 5 lados na fixação da peça.
    • Design elétrico-permanente, nunca atinge temperatura que afete a precisão das peças de trabalho.

    Aplicações

    • Adequado para uso em combinação com Torno Vertical, Dispositivo de Indexação CNC de 5 Eixos, Centro de Usinagem CNC de 5 Eixos ...etc.
    • Dimensão mínima da peça necessária como: EEPM-CIR300- Ø300mm; EEPM-CIR400- Ø360mm; EEPM-CIR 500- Ø500mm ou mesmas dimensões de quaisquer outras formas de peça.
    • Mais funções para cooperar com a placa de indução, pode fazer posicionamento na fixação da peça.


    • Tipo redondo e pólos magnéticos radiais, adequados para fixação de tipo redondo e qualquer forma de usinagem de peça de trabalho.
    • As peças podem tocar todos os polos do Mandril Magnético, força magnética de super potência como mínimo de 6650Kgf (6,65 toneladas) ±5% e máximo de 59,850Kgf (59,85 toneladas)±5%, isso depende do tamanho da peça e do mandril magnético. (Por favor, consulte a lista de especificações)
    • Controle de 1~10 segundos para ligar e desligar. Nenhuma fonte de energia elétrica é necessária para manter o mandril magnético ligado, o cabo pode ser removido para girar livremente o mandril durante a usinagem.
    • Movimento desobstruído das cortadoras durante a usinagem, as reais funções de usinagem de 5 lados na fixação da peça.
    • Design elétrico-permanente, nunca atinge temperatura que afete a precisão das peças de trabalho.

    Aplicações

    • Adequado para uso em combinação com Torno Vertical, Dispositivo de Indexação CNC de 5 Eixos, Centro de Usinagem CNC de 5 Eixos ...etc.
    • Dimensão mínima da peça necessária como:
       EEPM-CIR500-Ø300mm; EEPM-CIR600-Ø360mm
       EEPM-CIR800-Ø500mm; EEPM-CIR1000-Ø500mm
       EEPM-CIR1250-Ø850mm; EEPM-CIR1500-Ø850mm
       EEPM-CIR1600-Ø1200mm; EEPM-CIR1800-Ø1200mm
       ou mesmas dimensões de qualquer outra forma de peça.
    • Mais funções para cooperar com a placa de indução, pode fazer posicionamento na fixação de trabalho.

    Comece com o cliente - descubra o que ele quer e dê a ele.

    Especificação

    Unidade:mm

    Nº DO MODELO DIMENSÃO Nº DE
    POLOS    		 FORÇA MAGNÉTICA PESO LÍQUIDO DO MANDRIL TENSÃO
    (Monofásica)    		 CORRENTE (AMP) CONTROLADOR (incluído)
    DIÂM. EXT. (OD) DIÂM. INT. (ID) ALTURA
    EEPM-CIR300A  Ø300  0 55 6 1600kgf%  30kg  CHUCK
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400kgf% 85kg  22A  C1-G

    Unidade:mm

    Nº DO MODELO DIMENSÃO Nº DE
    POLOS    		 FORÇA MAGNÉTICA PESO LÍQUIDO DO MANDRIL TENSÃO
    (Monofásica)    		 CORRENTE (AMP) CONTROLADOR (incluído) TENSÃO
    (Monofásica)    		 CORRENTE (AMP) CONTROLADOR (incluído)
    DIÂMETRO EXTERNO (OD) DIÂMETRO INTERNO (ID) ALTURA
    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf%  104kg CHUCK
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 35A  C1-G MANDRIL
    DC
    380V

    CONTROLADOR
    AC
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500kgf%  148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000kgf±5%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf%  828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf5%  1325kg  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600kgf±5%  1507kg  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf%  2290kg  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf%  2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -
