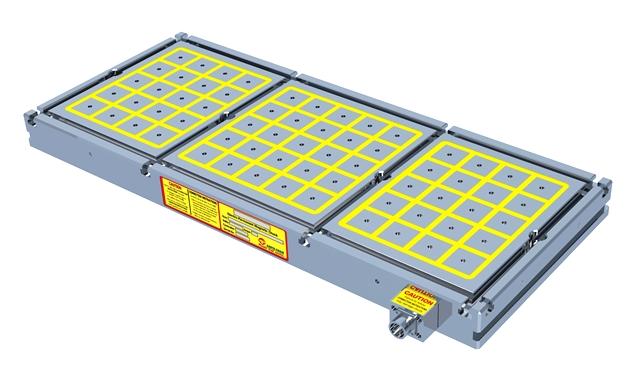

EEPM-SLシリーズ
あらゆるサイズのワークピースに適しており、機械式クランプツールと一緒に使用できます。
電磁永久マグネットチャック
EEPM-SL磁気チャックは、中小型のワークに適しており、クランピング治具と併用することで多機能に使用できます。クランプ面は加工範囲全体を均等にカバーでき、五面加工、穴あけ、タップ加工、溝フライス加工、成形加工を一度に行うことができ、作業効率を大幅に向上させます。
仕様
単位:mm
| モデル番号 | 寸法 L x W x H | ピッチ | ポール | 極の番号 | Tスロット | 総保持力 kgf ±5% | チャック N.W. | 電圧 （単相） | 電流 AMP | コントローラ （含まれています） | 電圧 （単相） | 電流 AMP | コントローラ （含まれています） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-30100SL | 990×300×70 | 10 | 50×50 | 39 |  |
12100 | 160kg | チャック DC 220V コントローラ AC 220V / 480V |
24A | C2-G | チャック DC 380V コントローラ AC 380V / 440V |
16A | C2-B |
| EEPM-40100SL | 990×420×70 | 65 | 20300 | 225kg | 30A | C2-G | 13A | C2-B | |||||
| EEPM-50100SL | 990×500×70 | 72 | 22500 | 260kg | 14A | C4-G | 14A | C2-B | |||||
| EEPM-60100SL | 990×600×70 | 84 | 26200 | 320kg | 22A | C4-G | 9A | C4-B |
