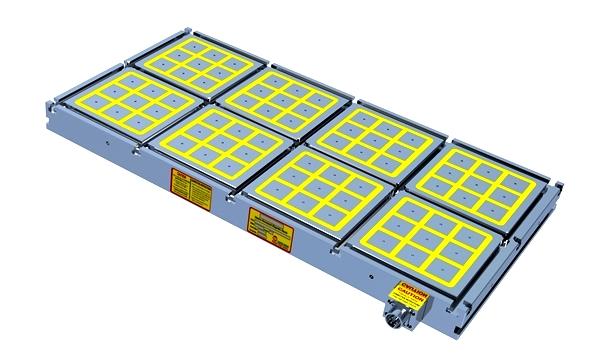

EEPM-TAシリーズ
大型のワークピースにのみ適しており、重切削用の機械式クランプツールと一緒に使用します。
エレクトロパーマネントマグネットチャック
EEPM-TA磁気チャックは、中〜大型のワークに適しています。クランピングプレートや治具と組み合わせて使用することで、重切削にも対応可能です。保持面は加工範囲全体を均等にカバーできるため、五面加工、穴あけ、ねじ切り、溝加工、成形加工を一度に行うことができ、作業効率を大幅に向上させます。
仕様
単位:mm
| モデル番号 | 寸法 L x W x H | ピッチ | ポール | 極の番 | Tスロット | 総保持力 kgf±5% | チャック N.W. | 電圧 （単相） | 電流 AMP | コントローラ （含まれています） | 電圧 （単相） | 電流 AMP | コントローラ （含まれています） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-3040TA | 420×300×70 | 10 | 50×50 | 15 |  |
4600 | 50kg | チャック DC 220V コントローラ AC 220V / 480V |
17A | C1-G | チャック DC 380V コントローラ AC 380V / 440V |
14A | C1-B |
| EEPM-4050TA | 530×440×70 | 30 | 9300 | 80kg | 33A | C1-G | 16A | C1-B | |||||
| EEPM-5080TA | 790×530×70 | 60 | 18700 | 180kg | 32A | C2-G | 14A | C2-B | |||||
| EEPM-60100TA | 990×600×70 | 72 | 22500 | 240kg | 23A | C4-G | 13A | C2-B |
