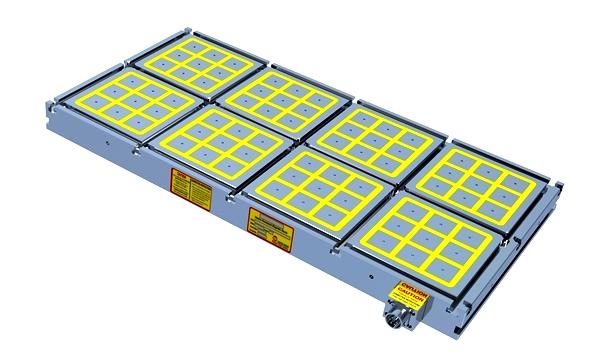

Die EEPM-TA-Magnetplatte eignet sich für mittelgroße bis große Werkstücke. In Kombination mit Spannplatten und Vorrichtungen kann sie schwere Zerspanungen durchführen. Die Spannfläche deckt gleichmäßig den gesamten Bearbeitungsbereich ab, sodass Fünfseitenbearbeitung, Bohren, Gewindeschneiden, Nutenfräsen und Formbearbeitung in einem Arbeitsgang durchgeführt werden können, was die Arbeitseffizienz erheblich steigert.
Spezifikation
Einheit: mm
| MODELL-NR. | ABMESSUNGEN L x B x H | TONHÖHE | POL | NO. OF
POLE | T-NUT | GESAMTKLEMMKRAFT kgf±5% | FUTTER N.W. | STROMSPANNUNG (Einzelphase) | AKTUELL AMP | CONTROLLER
(inklusive) | STROMSPANNUNG (Einzelphase) | AKTUELL AMP | CONTROLLER
(inklusive) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-3040TA | 420×300×70 | 10 | 50x50 | 15 |  |
4600 | 50kg | SPANNFUTTER DC 220V STEUERUNG AC 220V / 480V |
17A | C1-G | SPANNFUTTER DC 380V STEUERUNG AC 380V / 440V |
14A | C1-B |
| EEPM-4050TA | 530×440×70 | 30 | 9300 | 80kg | 33A | C1-G | 16A | C1-B | |||||
| EEPM-5080TA | 790×530×70 | 60 | 18700 | 180kg | 32A | C2-G | 14A | C2-B | |||||
| EEPM-60100TA | 990×600×70 | 72 | 22500 | 240kg | 23A | C4-G | 13A | C2-B |
