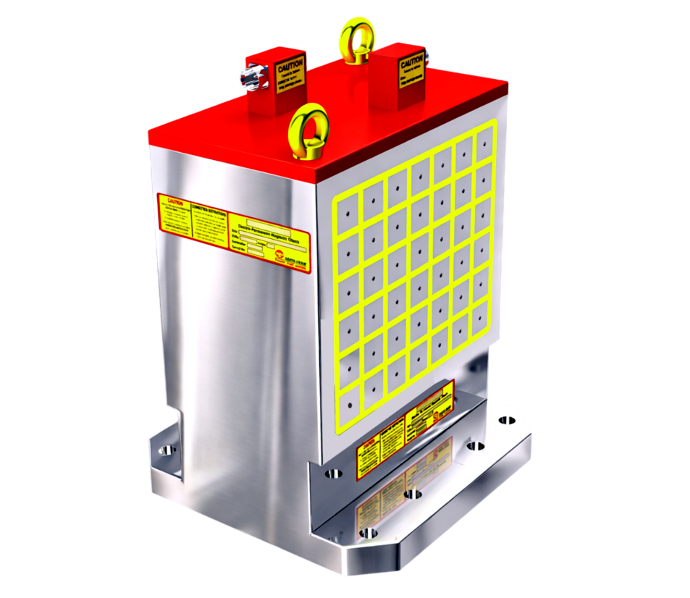

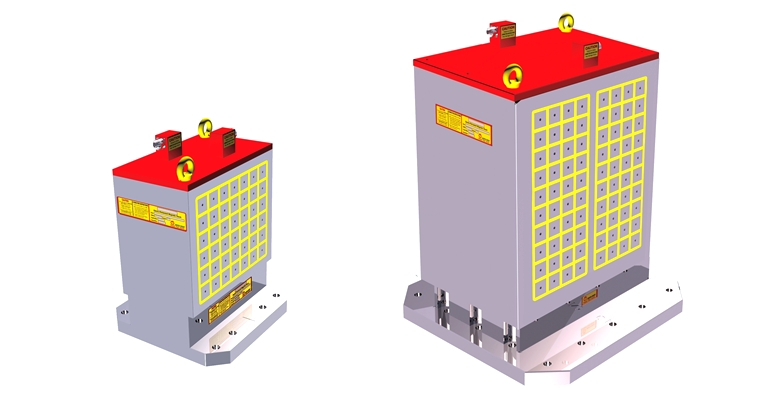

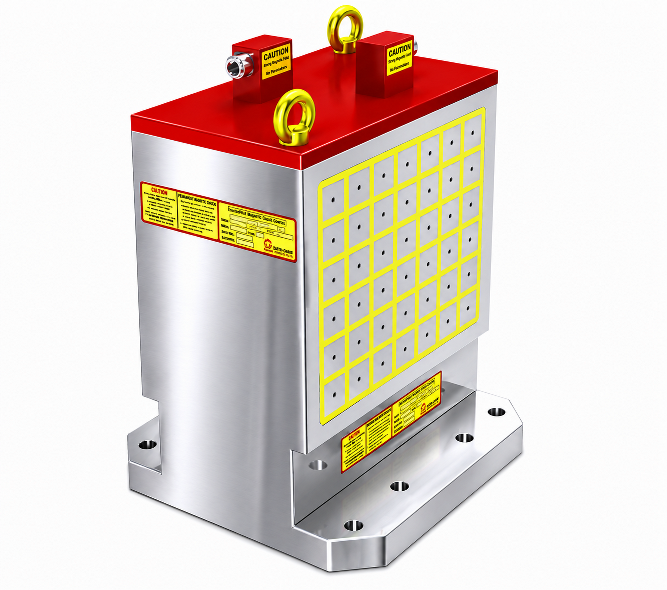

EEPM-Vシリーズ

CNC水平加工センターでの使用に適しています

電磁パーマネントマグネットチャック

特徴

スーパーパワーマグネティックフォース 1250kgf/100cm2±5% (4 極).
各作業面のONとOFFを制御し、各作業面でワークピースをロードおよびアンロードできます。電源のONとOFFを3〜10秒間制御します。
各EEPM-Vタイプは、マルチワークピース加工をクランプでき、マルチポレット交換投資の代わりになります。
5面加工が可能で、加工中にカッターの動きが妨げられません。1サイクルでワークピースを仕上げ、最高の加工精度を実現し、効率を大幅に向上させます。

仕様

Unit:mm

モデル番号	寸法	ピッチ	ポール	極の番号	総保持力 kgf ±5%	チャック N.W.	電圧（単相）	電流 AMP	コントローラ（含まれています）	電圧（単相）	電流 AMP	コントローラ（含まれています）
EEPM-500V2	430x500	10	50×50	42×2	13100	480kg	チャック DC 220V コントローラ AC 220V / 480V	30A	C2-G	チャック DC 380V コントローラー AC 380V / 440V	14A	C2-B
EEPM-500V4	450×470	10	50×50	30×4	9300	510kg		20A	C1-G		13A	C1-B
EEPM-800V2	750×760	10	50×50	80×2	25000	760kg		22A	C4-G		10A	C4-B
EEPM-800V4	750×760	10	50×50	98×4	30600	810kg		22A	C4-G		10A	C4-B
