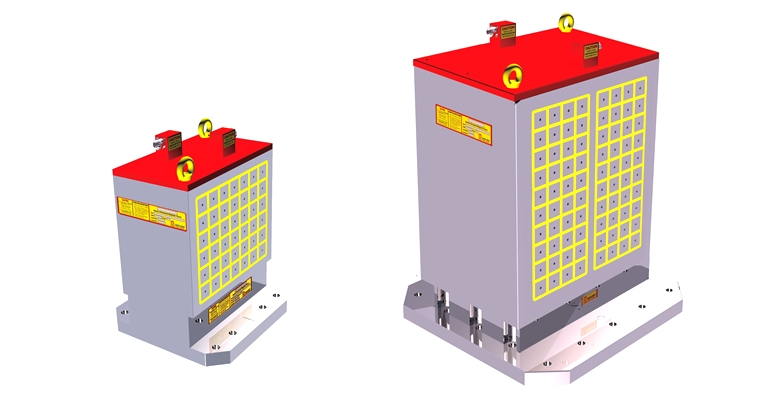

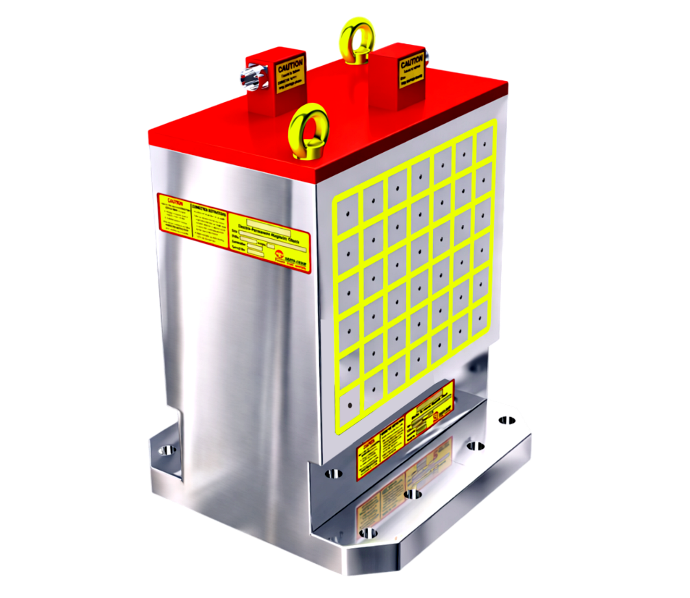

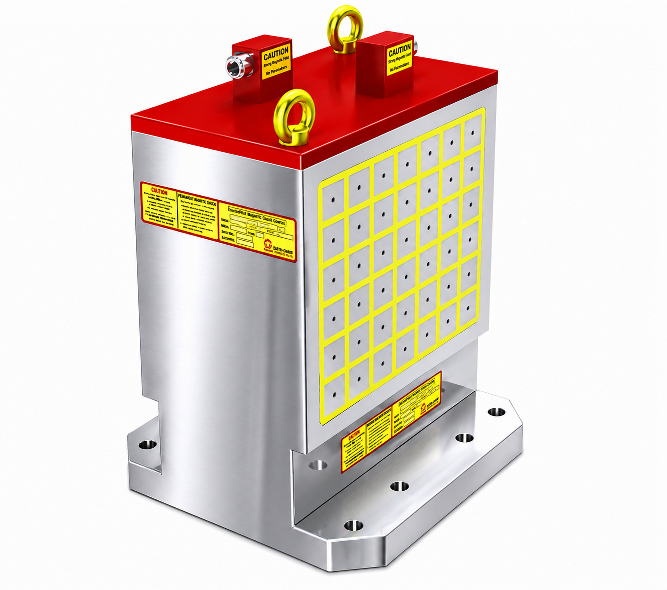

EEPM-V Serie

Geeignet für den Einsatz mit CNC-Horizontalbearbeitungszentren
https://www.earth-chain.com/web/image/product.template/69/image_1920?unique=c20d8c1

Elektro-Permanent Magnetspannplatte


    Diese Kombination existiert nicht.


    MerkmalSpezifikationPraktischer Fall(Bild)  Praktischer Fall (Video)

    Merkmal

    • Superkraft Magnetkraft 1250kgf/100cm2±5% (4 Pole.
    • Steuern jedes Arbeitsfläche für EIN und AUS, so dass das Werkstück auf jeder Arbeitsfläche geladen und entladen werden kann. 3~10 Sekunden Steuerung für EIN und AUS.
    • Jeder EEPM-V Typ kann Mehrfach-Werkstückbearbeitung einspannen, statt in mehrfache Palettenwechsel zu investieren.
    • Kann 5-Seiten-Bearbeitung ausführen, ungehinderte Bewegung der Fräser während der Bearbeitung. Ein Zyklus, um ein Werkstück zu beenden, hilft, die beste Bearbeitungsgenauigkeit zu erreichen und die Effizienz erheblich zu steigern.

    Spezifikation

    Einheit:mm

    MODELL NR.ABMESSUNGENTONH6EPOLEANZAHL DER POLEGESAMTHALTEKRAFT
    kgf ±5%    		FUTTER
    N.W.    		STROMSPANNUNG
    (Einphasig)    		STROM
    AMP    		STEUERUNG
    (inklusive)    		STROMSPANNUNG
    (Einphasig)    		STROM
    AMP    		STEUERUNG
    (inklusive)
    EEPM-500V2 430×500 10 50×50 42×2 13100 480kg FUTTER
    DC
    220V

    STEUERUNG
    AC
    220V
    /
    480V    		 30A C2-G SPANNFUTTER
    DC
    380V

    STEUERUNG
    AC
    380V
    /
    440V    		 14A  C2-B
    EEPM-500V4 450×470 10 50×50 30×4 9300 510kg  20A C1-G  13A  C1-B
    EEPM-800V2 750×760 10 50×50 80×2 25000 760kg 22A C4-G 10A C4-B
    EEPM-800V4 750×760 10 50×50 98×4 30600 810kg  22A C4-G 10A C4-B
