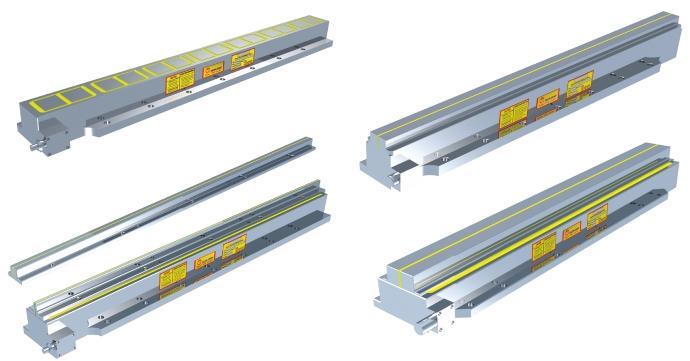

EEPML Serisi

Lineer Kızaklarda yüksek hassasiyet veya yüksek doğrulukta dikdörtgen şekilli iş parçası delme, taşlama işleme vb. işlemlerde kullanılır.
https://www.earth-chain.com/web/image/product.template/121/image_1920?unique=6297624

Lineer Kılavuz üzerinde yüksek hassasiyetli veya yüksek doğruluklu uzun şerit iş parçası delme, taşlama, işleme... vb. kullanılır.

Patented:Taiwan M415776,Taiwan M456247, China ZL 2013 2 0056033.9

    Bu kombinasyon mevcut değil.


    ÖzellikÖzelliklerPratik Durum (Resim)  Pratik Durum (Video)

    Özellik

      • Elektro-Kalıcı Mıknatıs Çekicinin Yapısı, açma & kapama için 1-3 saniye kontrol. Çekici açık tutmak için elektrik gücü gerekmez.
    • EEPM Çeneleri bağlanabilir ve bir kontrolör birden fazla EEPM Çenesini kontrol edebilir.
      • Lineer kılavuz veya uzun şerit iş parçaları, taşlama doğruluğunu artırmak için EEPM Tabla tarafından tamamen sıkıştırılabilir.
      • Uzun süre kullanılabilir ve iş parçalarının doğruluğunu etkileyecek sıcaklıklara asla ulaşmaz.

    Özellikler

    EEPM-WS Serisi

    Büyük ölçekli hassas doğrusal raylar veya uzun iş parçaları için uygundur

    Unit:mm                                  Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-08102WS  1020×130×80   14 3150 60 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 20A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 10A C1-B
    EEPM-08104WS  1040×130×80  61 kg
    EEPM-08106WS  1060×130×80   62 kg

    EEPML-11 Serisi

    Küçük, orta ve büyük boyutlu yüksek hassasiyetli doğrusal raylar veya uzun iş parçaları için uygundur

    Unit:mm                                   Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-11-08102  1020×130×88   14 2275 65 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 20A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 10A C1-B
    EEPM-11-08104  1040×130×88   66 kg
    EEPM-11-08106  1060×130×88   67 kg

    EEPML-11-1 Serisi

    Bu seri manyetik yumuşak tutucular yedek parça olarak kullanılabilir ve küçük ve orta büyüklükteki yüksek hassasiyetli doğrusal raylar veya uzun iş parçaları için uygundur.

    Unit:mm                                Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-11-08102-1  1020×130×88   14 2275 63 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 20A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 10A C1-B
    EEPM-11-08104-1  1040×130×88   64 kg
    EEPM-11-08106-1  1060×130×88   65 kg

    EEPML-15 Serisi

    Suitable for small, medium and large of linear guideway high precision or long strip workpieces.

    Unit:mm                                    Bu seri tamamen özel üretimdir. Aşağıdaki özellikler yalnızca referans amaçlıdır.

    MODEL NUMARASI BOYUT
    L x W x H      		NO. OF
    KUTUP     		TOPLAM TUTUCU
    GÜÇ kgf ±5%     		CHUCK
    N.W.    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek aşama)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    EEPM-15-15102-1  1020×200×88   28 4550 101 kg CHUCK
    DC
    220V

    KONTROLÖRÖR
    AC
    220V
    /
    480V    		 33A C1-G CHUCK
    DC
    380V

    KONTROLÖRÖR
    AC
    380V
    /
    440V    		 15A C1-B
    EEPM-15-15104-1  1040×200×88  103 kg
    EEPM-15-15106-1  1060×200×88   105 kg
