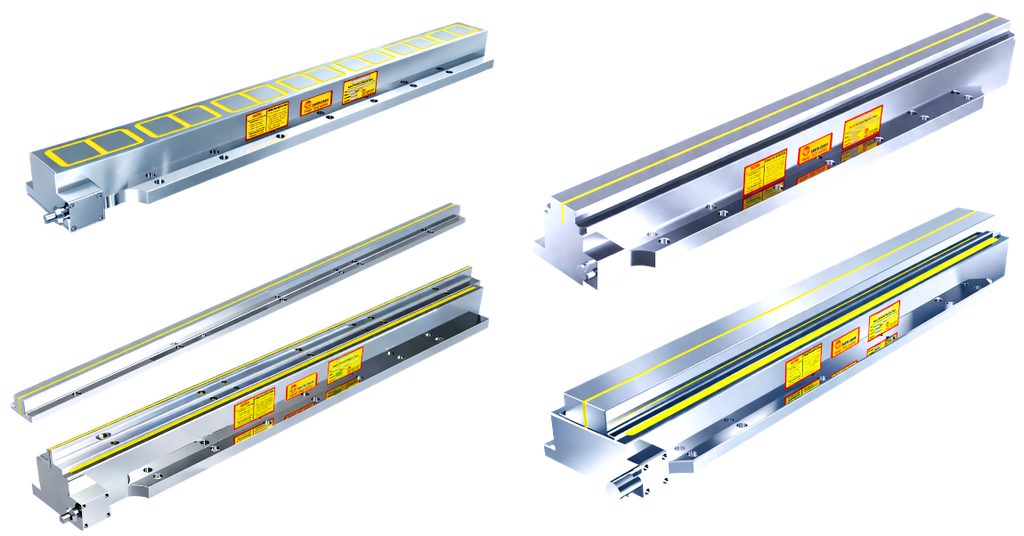

EEPML 系列

精密线轨或长条型工件研磨加工应用

用于直线导轨高精度或高精确度长条工件钻孔、磨削加工等。

Patented:Taiwan M415776,Taiwan M456247, China ZL 2013 2 0056033.9

特征

永久磁盘电控式结构设计:1～3秒钟充、退磁，使用时不须持续供电。

磁盘可连结并只需搭配1台整流控制器。

可全面被磁盘吸附夹持提高研磨精度。无温升、可长时间使用，不会因温度升高导致工件变形影响精度。
它可以長時間使用，並且不會因溫度影響工件的準確性。

规格

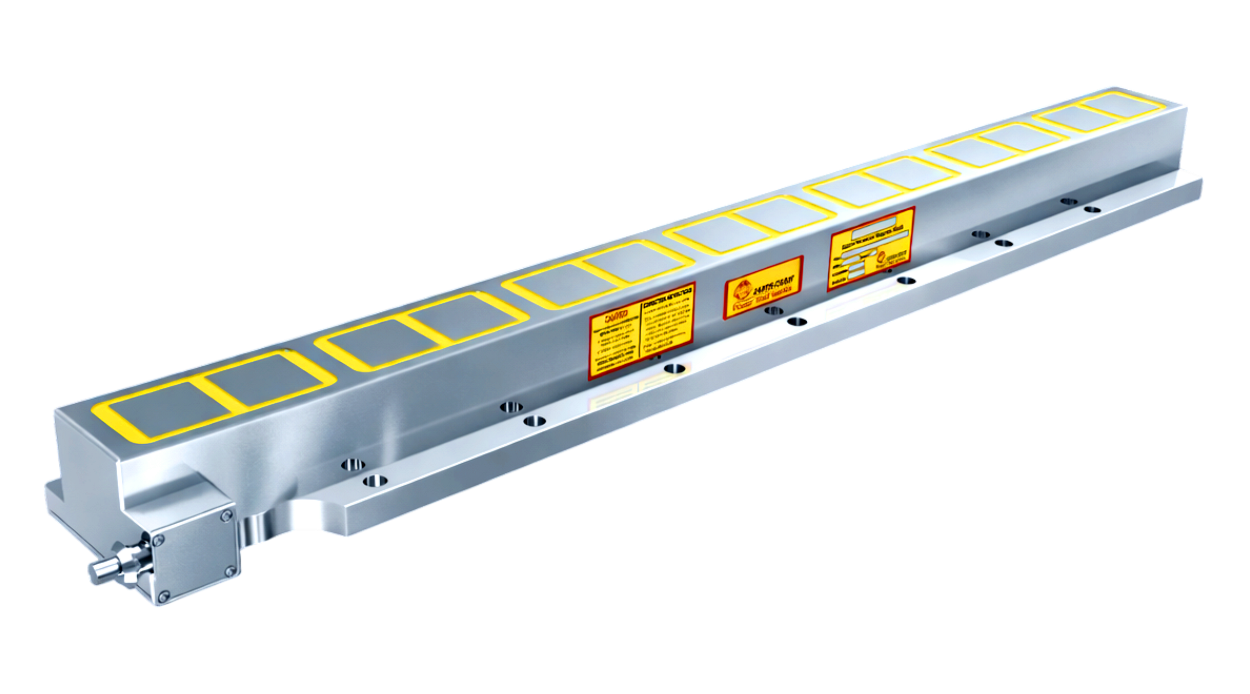

EEPM-WS 系列

适用于大型尺寸之精密线轨或长条型工件使用

Unit:mm 本系列皆为特制品，以下规格仅供参考

型号	尺寸长 x 宽 x 高	极数	总吸力 kgf ±5%	磁盘净重	电压（单相）	电流（安培）	控制器（含）	电压（单相）	电流（安培）	控制器（含）
EEPM-08102WS	1020×130×80	14	3150	磁盘净重	电压（单相）	电流（安培）	控制器（含）	电压（单相）	电流（安培）	控制器（含）	60 kg	磁盘直流 220V 控制器交流 220V / 480V	20A	C1-G	磁盘直流 380V 控制器交流 380V / 440V	10A	C1-B
EEPM-08104WS	1040×130×80			61 kg
EEPM-08106WS	1060×130×88			62 kg

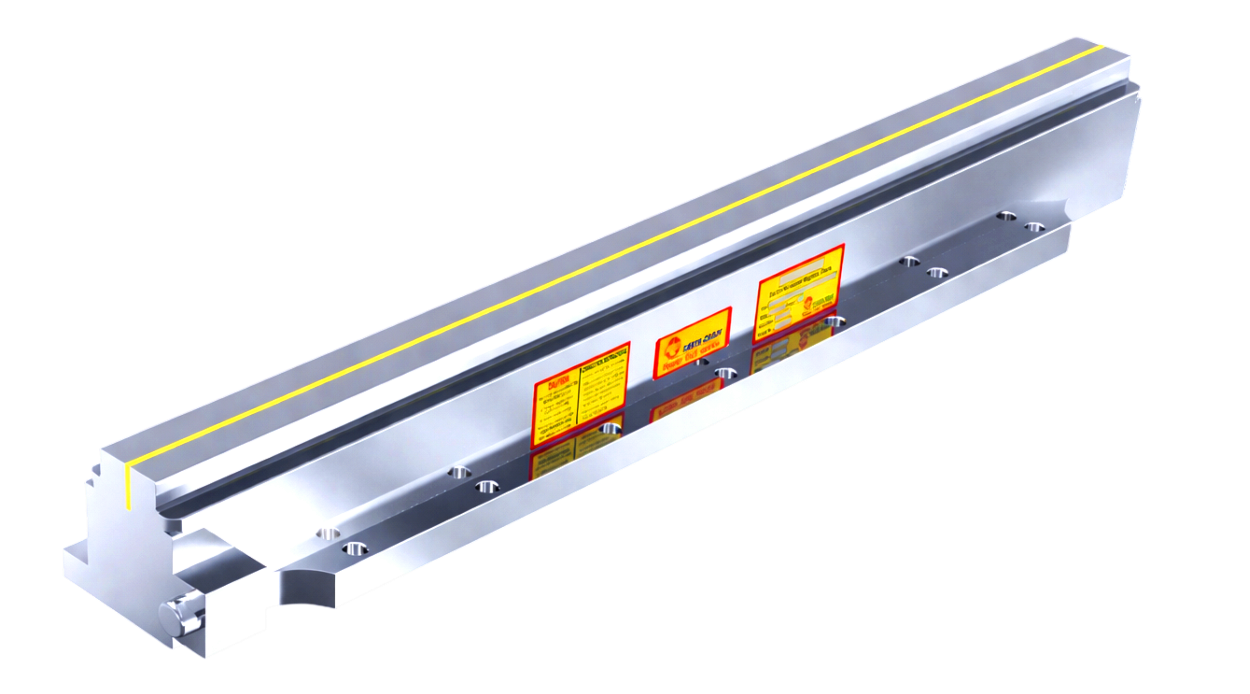

EEPML-11 系列

适用于小、中、大型尺寸之高精密线轨或长条型工件使用

Unit:mm 本系列皆为特制品，以下规格仅供参考

型号	尺寸长 × 宽 × 高	极数	总吸力 kgf ±5%	磁盘净重	电压 (单相)	电流安培	控制器 (包含)	电压 (单相)	电流安培	控制器 (包含)
EEPM-11-08102	1020×130×88	14	2275	磁盘净重	电压 (单相)	电流安培	控制器 (包含)	电压 (单相)	电流安培	控制器 (包含)	65 kg	磁盘 DC 220V 控制器 AC 220V / 480V	20A	C1-G	磁盘 DC 380V 控制器 AC 380V / 440V	10A	C1-B
EEPM-11-08104	1040×130×88			66 kg
EEPM-11-08106	1060×130×88			67 kg

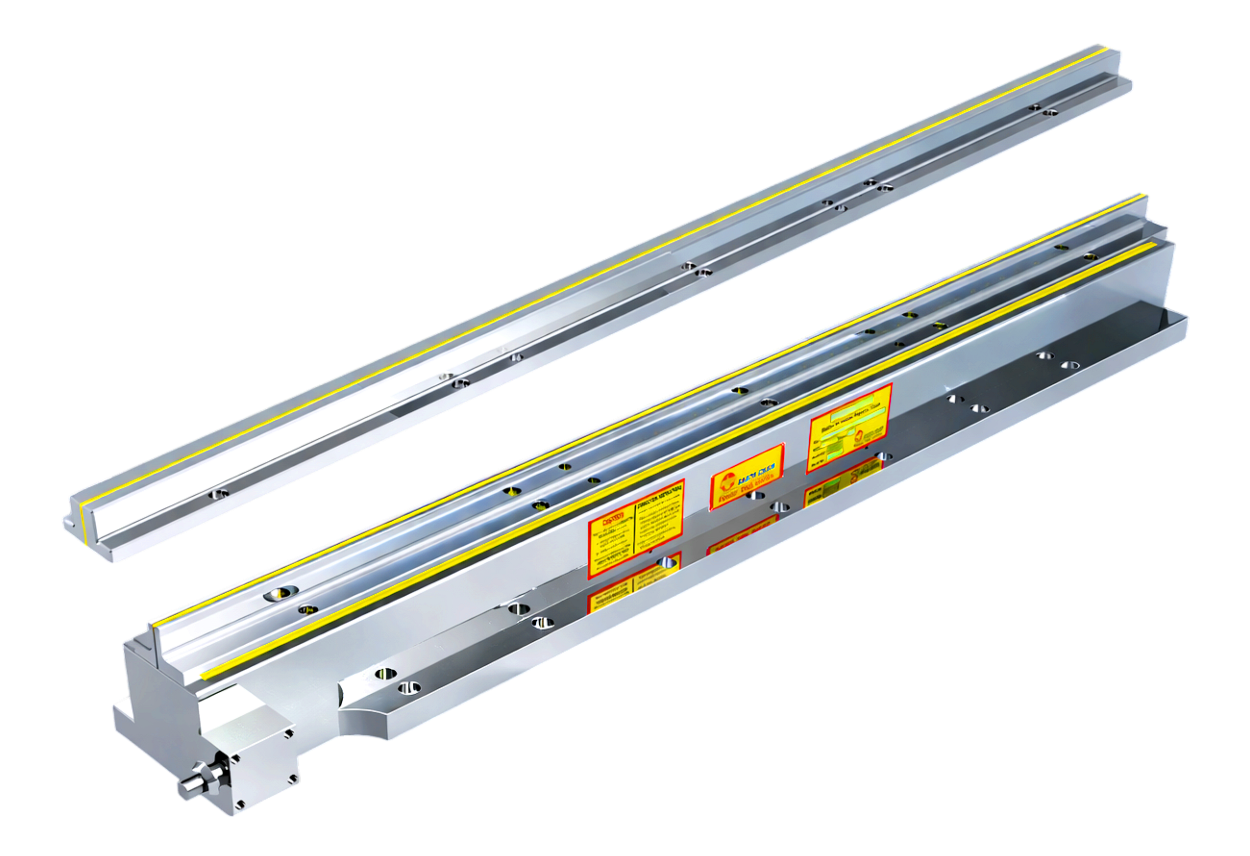

EEPML-11-1 系列

本系列导磁软爪可做替换使用，适用于小、中型尺寸之高精密线轨或长条型工件使用

Unit:mm 本系列皆为特制品，以下规格仅供参考

型号	尺寸长 × 宽 × 高	极数	总吸力 kgf ±5%	磁盘净重	电压 (单相)	电流 (安培)	控制器 (含)	电压 (单相)	电流 (安培)	控制器 (含)
EEPM-11-08102-1	1020×130×88	14	2275	磁盘净重	电压 (单相)	电流 (安培)	控制器 (含)	电压 (单相)	电流 (安培)	控制器 (含)	63 kg	磁盘 DC 220V 控制器 AC 220V / 480V	20A	C1-G	磁盘 DC 380V 控制器 AC 380V / 440V	10A	C1-B
EEPM-11-08104-1	1040×130×88			64 kg
EEPM-11-08106-1	1060×130×88			65 kg

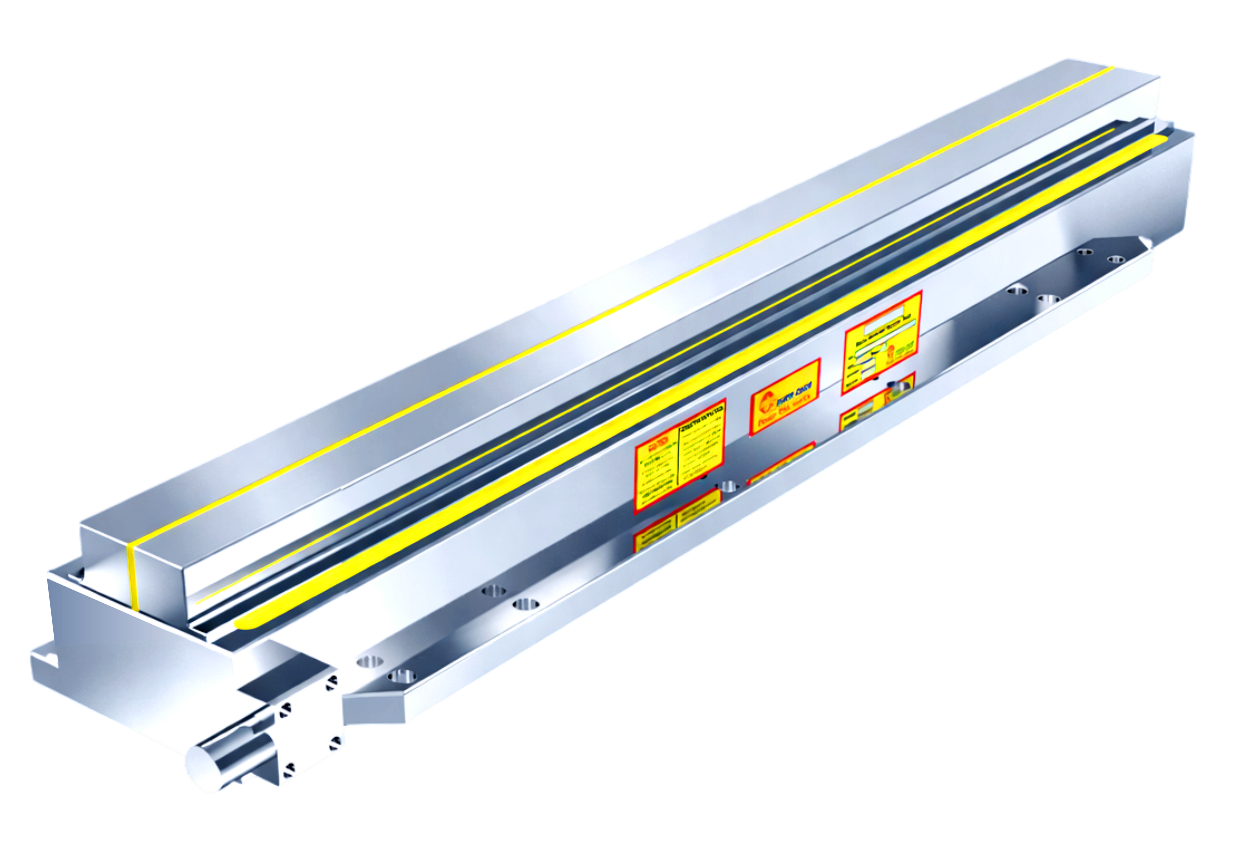

EEPML-15 系列

Suitable for small, medium and large of linear guideway high precision or long strip workpieces.

Unit:mm 本系列皆为特制品，以下规格仅供参考

型号	尺寸长 × 宽 × 高	极数	总吸力 kgf ±5%	磁盘净重	电压 (单相)	电流 (安培)	控制器 (含)	电压 (单相)	电流 (安培)	控制器 (含)
EEPM-15-15102-1	1020×200×88	28	4550	磁盘净重	电压 (单相)	电流 (安培)	控制器 (含)	电压 (单相)	电流 (安培)	控制器 (含)	101 kg	磁盘 DC 220V 控制器 AC 220V / 480V	33A	C1-G	磁盘 DC 380V 控制器 AC 380V / 440V	15A	C1-B
EEPM-15-15104-1	1040×200×88			103 kg
EEPM-15-15106-1	1060×200×88			105 kg

实际案例（图片）

实际案例（视频）
