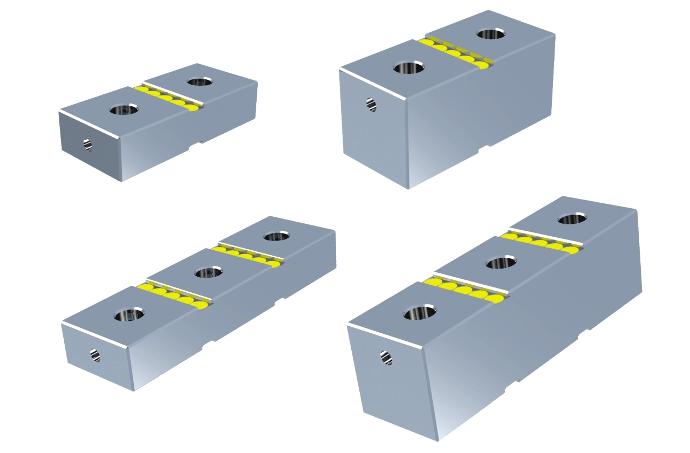

EEPM-IB 系列

导磁软爪
https://www.earth-chain.com/web/image/product.template/89/image_1920?unique=45682d2

适用于

EEPM系列电永久磁盘。

    此组合不存在。


    特征

    • 导磁软爪EEPM-IB 系列。用于配合EEPM 系列磁盘使用可提升更多工件夹持之功能,如圆形工件、不规则形状工件之夹持加工,亦可用导磁软爪做定位加工、角度加工等多功能使用。
    • 可提升磁盘之使用寿命:建议尽量使用导磁软爪夹持工件做加工处理,因工件不须直接接触磁盘面,故磁盘面可永保如新。
    • 方便性及精度:磁盘固定于工作台上不须精确的校正平行度,因导磁软爪为一替换性及消耗性之特别附件,夹持工件前可于机器上直接精修平面,其平行度可100% 与机器成平行状态。亦可依工件之需求加工成各种不同形状夹持工件,可轻易的做五面加工。

    规格

    EEPM-IBA 适用于 EEPM-A 系列磁盘。

    单位:mm

    型号 磁极数量 宽度 (W) 长度 (L) 高度 P G
    EEPM-IB215A 2 35 77 15 35 7
    EEPM-IB315A 3 35 119 15 35 7

    EEPM-IBB 适用于 EEPM-B 系列磁盘。

    单位:mm

    型号 极数 宽度 (W) 长度 (L) 高度 P G
    EEPM-IB225B 2 50 110 25 50 10
    EEPM-IB325B 3 50 170 25 50 10
    型号 极数 宽度 (W) 长度 (L) 高度 P G
    EEPM-IB250B 2 50 110 50 50 10
    EEPM-IB350B 3 50 170 50 50 10

    EEPM-IBD 适用于EEPM-D系列磁盘。

    单位:mm

    型号 磁极数量 宽度 (W) 长度 (L) 高度 P G
    EEPM-IB225D 2 70 160 25 70 20
    EEPM-IB325D 3 70 250 25 70 20

    EEPM-IBE 适用于 EEPM-E 系列磁盘。

    单位:mm

    型号 磁极数量 宽度 (W) 长度 (L) 高度 P G
    EEPM-IB225E 2 92 204 25 92 20
    EEPM-IB325E 3 92 316 25 92 20
