ELM-V 系列

垂直开关式永久磁性吊盘组

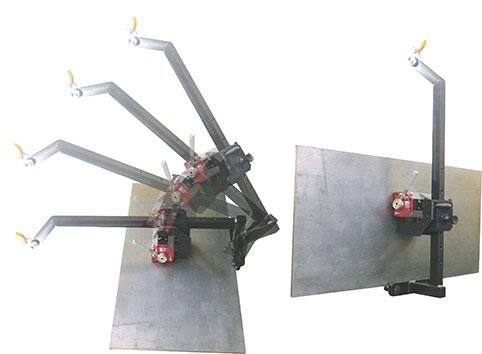

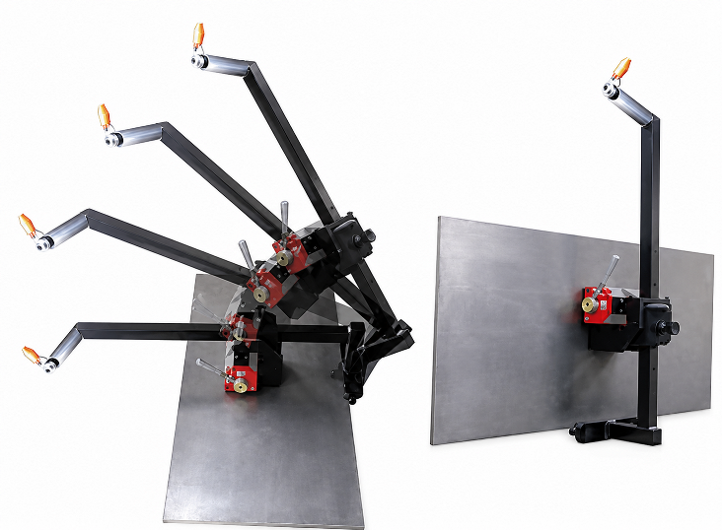

ELM-V 型垂直开关式永久磁性吊盘组
(本产品包含1台磁性吊盘)

专利：台湾 D173646，中国 ZL 2015 3 0073422.7

特点

快速进行垂直式(立式/垂吊式)搬运。
一个人即可装、卸钢材。
没有传统捆带及吊勾的使用安全疑虑。

适用于制造或加工过程等之垂吊式搬运钢板应用。

规格

Unit:mm

型号	尺寸长 X 宽 X 高		重量
型号	毫米	英寸	公斤	磅
ELM-300V	953 X 216 X 254	37.5 X 8.5 X 10	26	57
ELM-600V	1156 X 272 X 254	45.5 X 10.7 X 10	39	86
ELM-1000V	1207 X 343 X 305	47.5 X 13.5 X 12	58	128

型号	夹持板尺寸（长 X 宽 X 高最小/最大）
	承载能力		长度（最小 / 最大）		宽度（最小 / 最大）		高度（最小 / 最大）
	公斤	磅	毫米	英寸	毫米	英寸	毫米	英寸
ELM-300V	300	660	200/1500	8/60	300/800	11.8/31.5	6/150	0.25/5.9
ELM-600V	600	1320	300/1800	12/72	300/1000	11.8/39.4	8/250	0.31/9.8
ELM-1000V	1000	2200	300/2000	12.5/79	300/1000	11.8/39.4	10/300	0.93/11.8

实际案例 (视频)
