EEPM-D 系列

適合於中、大型工件加工
https://www.earth-chain.com/web/image/product.template/15/image_1920?unique=9ef23f2

永磁式電控磁盤


    此組合不存在。

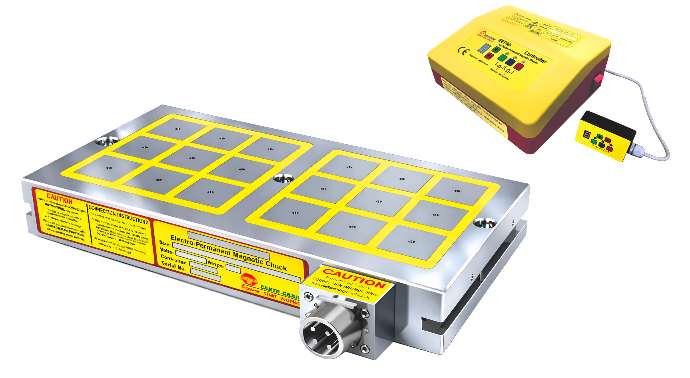

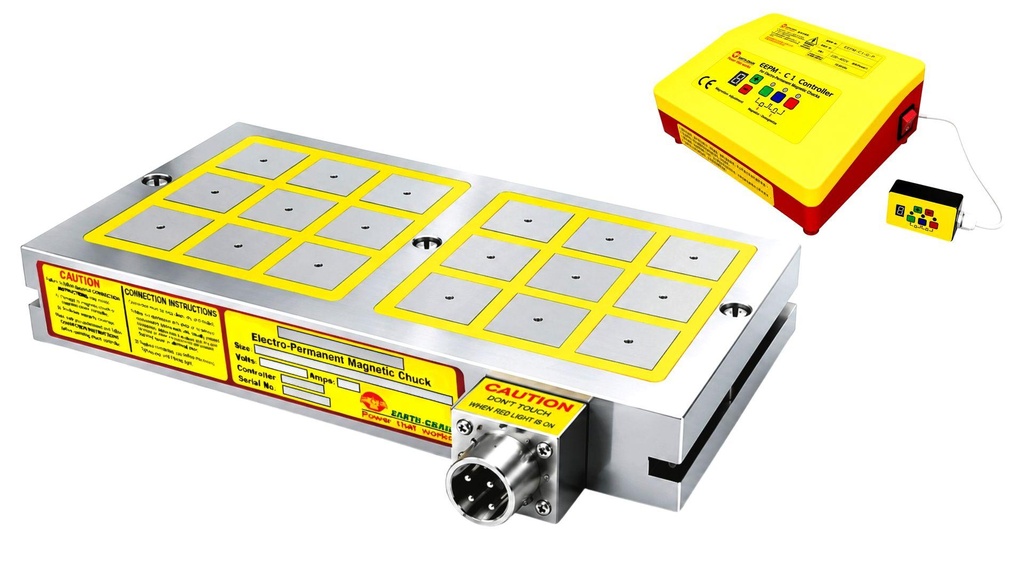

    The EEPM-D Electro-Permanent Magnetic chuck is suitable for machining medium to large workpieces. It features 1–6 seconds magnetization and demagnetization, requires no continuous power supply, and generates no heat, ensuring machining accuracy is not affected. When combined with flux-conducting soft jaws, it enables five-sided machining, significantly improving overall productivity and reducing repeated positioning tolerances to meet precision requirements.

    功能規格實際案例（圖片）   實際案例（影片）

    功能

    磁極尺寸  70X70 mm, 磁幅高度 40mm,磁力 2800±15% kgf/4 個磁極
    • 永久磁盤電控式結構設計：1~6 秒鐘充、退磁，內裝永久磁石- 釹鐵錋( 稀土類NdFeB) 不須持續供電，無溫升，不會因溫度升高造成工件變形影響加工精度。
    • EEPM 控制器具有8 段磁力控制功能，客戶可依工件厚、薄變化自行調整磁力大小，避免工件沾粘鐵屑。
    • 配合導磁軟爪使用，加工時刀具暢行無阻，可作五面加工、鑽孔、攻牙、銑溝槽、成形加工一次完成；大幅提升工作效率，減少重複定位公差達到精度要求。
    • 夾持面積能平均涵蓋完整加工範圍，可同時加工多件工作物，改善加工流程時間。
    • 工件夾持最適當條件─至少要有4 個以上磁極接觸面。
    • 配合導磁軟爪及滑動性彈簧塊使用，可做更多功能之工件夾持加工。

    規格

    單位:mm

    型號尺寸 磁距
    G    		磁極
    P    		磁級數總吸力
    kgf ±5%    		磁盤
    淨重    		電壓
    (單相)    		電流
    AMP    		控制器
    (已含)    		電壓
    (單相)    		電流
    AMP    		控制器
    (已含)
    W L S S1 M T 高度
    EEPM-3060D  340 670 30 25 30 M10  70 20 70d770 18 12600 126kg 夾頭
    DC
    220V

    控制器
    AC
    220V
    /
    480V    		 24A  C2-G 夾盤
    DC
    380V

    控制器
    AC
    380V
    /
    440V    		 25A  C1-B
    EEPM-4050D  430 530 30 25 --  20 14000 126kg  13A  C2-G  22A  C1-B
    EEPM-4060D  430 670 30 25 30 24 16800 159kg  24A  C2-G  29A  C1-B
    EEPM-4080D  430 850 30 25 30 32 22400 202kg  16A  C4-G  27A  C2-B
    EEPM-5060D  520 670 30 25 30 30 21000 193kg  19A  C2-G  17A  C2-B
    EEPM-5080D  520 850 30 25 30 40 28000 244kg  13A  C4-G  22A  C2-B
    EEPM-6060D  660 670 30 25 30 36 25200 245kg  15A  C4-G  25A  C2-B
    EEPM-6080D  660 850 30 25 30 48 33600 310kg  24A  C4-G  29A  C2-B
    EEPM-8080D 840 850 30 25 30 64 44800 395kg  32A  C8-G  27A  C4-B
    單位:mm

    3060D

    4050D

    4060D

    4080D

    5060D

    5080D

    6060D

    6080D

    8080D
