EEPM-D Serie

Geeignet für mittlere und große Werkstücke bei der Schwerzerspanung.
https://www.earth-chain.com/web/image/product.template/15/image_1920?unique=4b5bccc

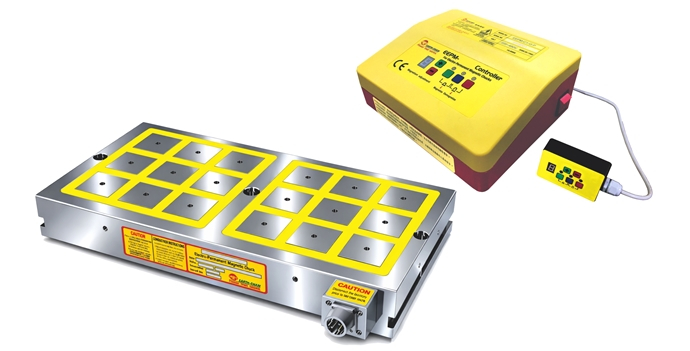

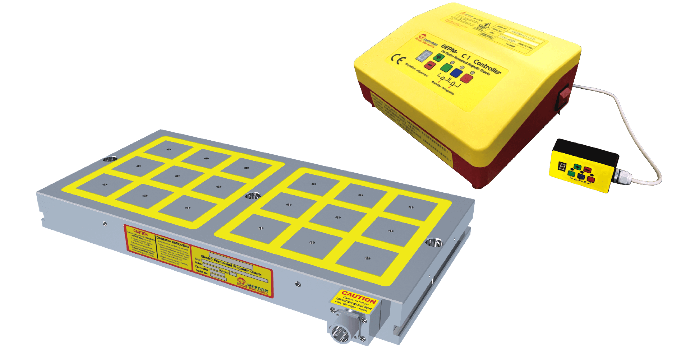

Elektro-Permanent-Magnetspannplatte


    Diese Kombination existiert nicht.


    MerkmalSpezifikationPraktischer Fall (Bild)  Praktischer Fall (Video)

    Merkmal

    Stange 70X70 mm, Flusslinie 40 mm, Magnetkraft 2800±5% kgf/4 Pole
    • 1-6 Sekunden Kontrolle für EIN & AUS. Keine Stromversorgung erforderlich, um den Magnetspannfutter EIN zu halten und bietet maximale Sicherheit bei Stromausfall. Temperaturen beeinflussen niemals die Genauigkeit der Werkstücke.
    • Mit 8 magnetischen Ebenen für verschiedene Werkstückgrößen und Anwendungen, um das Anhaften von Eisenspänen zu vermeiden.
    • Fähig zur Bearbeitung von 5 Seiten und ungehinderter Schneidebewegung während der Bearbeitung. Ermöglicht die Fertigstellung der Werkstückbearbeitung in einem Zyklus, während die beste Bearbeitungsgenauigkeit und eine stark erhöhte Arbeitseffizienz erreicht werden.
    • Einfach und bequem, ein Werkstück zu spannen, verkürzt die Spannzeit.
    • Mindestgröße des Werkstücks erforderlich, da 4 alternative magnetische Quadratpole und mehr Kontakte für optimalen Halt notwendig sind.
    • Mehr Funktionen zur Zusammenarbeit mit Induktionsblock und Federblock. (Siehe die Details der optionalen Zubehörteile)

    Spezifikation

    Einheit:mm

    MODELL NR.ABMESSUNGENTON
    G    		POLE
    P    		ANZAHL DER
    POLE    		GESAMTHALTEKRAFT
    kg±5%    		FUTTER
    N.W.    		STROMSPANNUNG
    (Einzelphase)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)    		REGLERIN
    (inbegriffen)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)
    W L S S1 M T H
    EEPM-3060D  340 670 30 25 30 M10  70 20 70×70 18 12600 126kg SPANNFUTTER
    DC
    220V

    STEUERGERÄT
    AC
    220V
    /
    480V    		 24A  C2-G SPANNFUTTER
    DC
    380V

    STEUERGERÄT
    AC
    380V
    /
    440V    		 25A  C1-B
    EEPM-4050D  430 530 30 25 --  20 14000 126kg  13A  C2-G  22A  C1-B
    EEPM-4060D  430 670 30 25 30 24 16800 159kg  24A  C2-G  29A  C1-B
    EEPM-4080D  430 850 30 25 30 32 22400 202kg  16A  C4-G  27A  C2-B
    EEPM-5060D  520 670 30 25 30 30 21000 193kg  19A  C2-G  17A  C2-B
    EEPM-5080D  520 850 30 25 30 40 28000 244kg  13A  C4-G  22A  C2-B
    EEPM-6060D  660 670 30 25 30 36 25200 245kg  15A  C4-G  25A  C2-B
    EEPM-6080D  660 850 30 25 30 48 33600 310kg  24A  C4-G  29A  C2-B
    EEPM-8080D 840 850 30 25 30 64 44800 395kg  32A  C8-G  27A  C4-B
    Einheit:mm

    3060D

    4050D

    4060D

    4080D

    5060D

    5080D

    6060D

    6080D

    8080D
