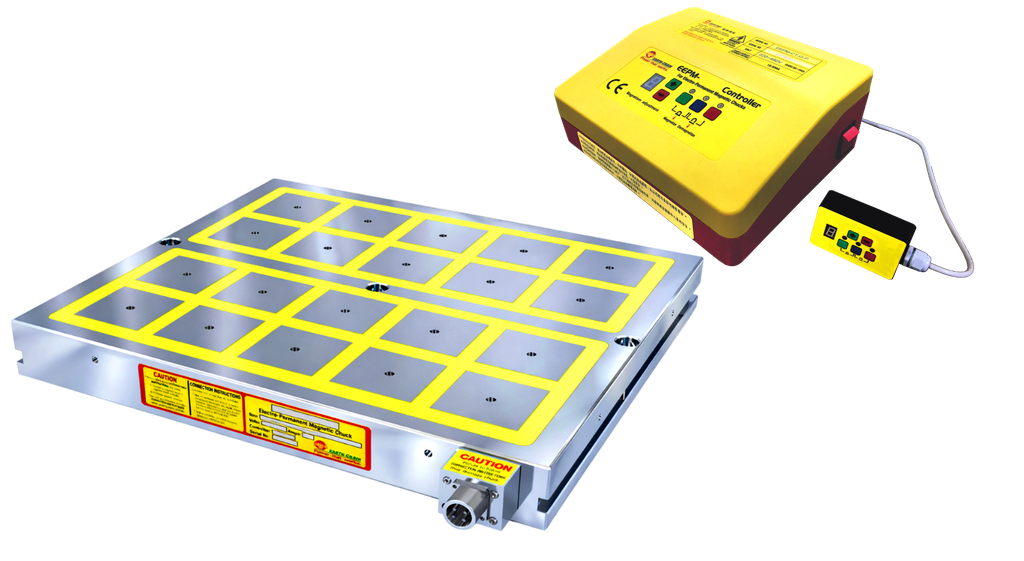

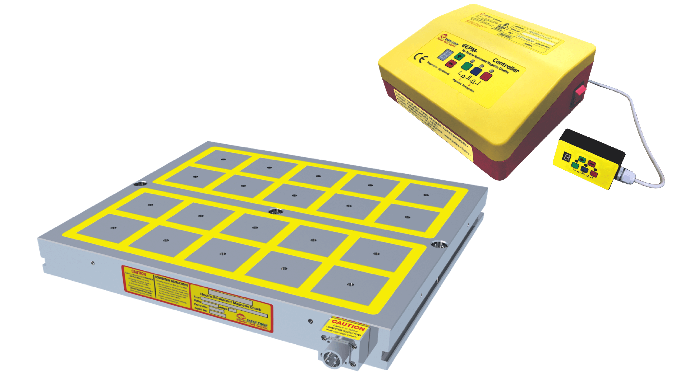

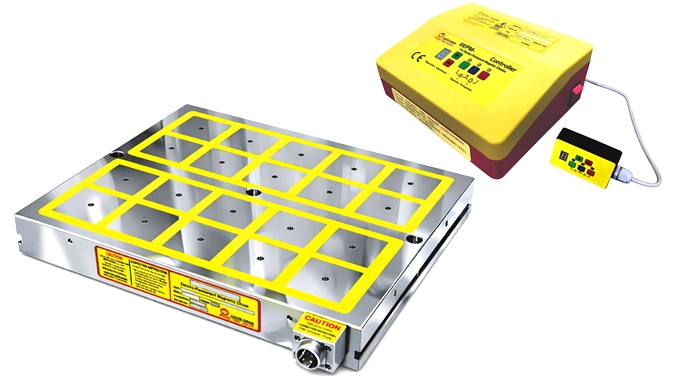

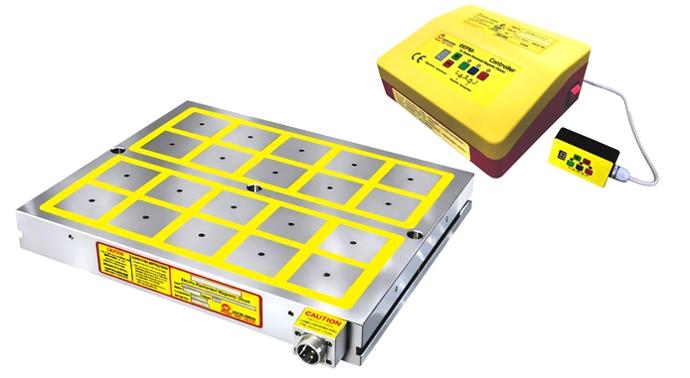

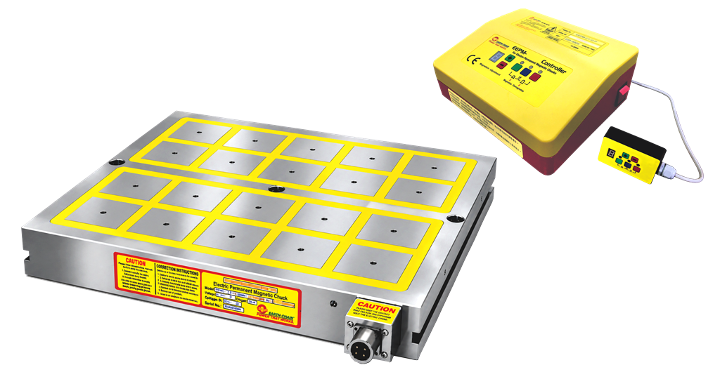

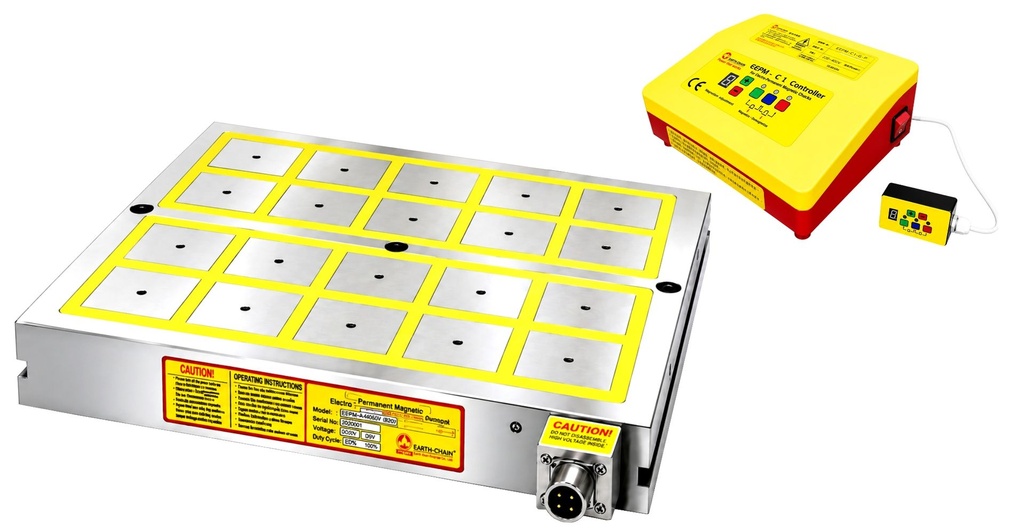

EEPM-E Serie

Geeignet für große und dicke Werkstücke
https://www.earth-chain.com/web/image/product.template/19/image_1920?unique=272bccc

Elektro-Dauer-Magnetspannplatte


    Diese Kombination existiert nicht.


    Die elektro-permanente Magnetspannplatte EEPM-E ist für die Bearbeitung großer Werkstücke ausgelegt. Sie ermöglicht ein Magnetisieren und Entmagnetisieren in 1–6 Sekunden, benötigt keine kontinuierliche Stromversorgung und verursacht keine Wärmeentwicklung, sodass die Bearbeitungsgenauigkeit nicht beeinträchtigt wird. In Kombination mit flussleitenden Weichbacken erlaubt sie die Fünfseitenbearbeitung, steigert die Gesamteffizienz deutlich und reduziert wiederholte Positioniertoleranzen, um die geforderten Präzisionsanforderungen zu erfüllen.

    EigenschaftSpezifikationPraktischer Fall(Bild)

    Eigenschaft

    Pol 92X92 mm, Flusslinie 50 mm,Magnetkraft 4800±5% kgf/4 Pole
    • 1-6 Sekunden Steuerung für EIN- und AUS-Schaltung. Keine elektrische Stromversorgung erforderlich, um das Magnetfutter eingeschaltet zu halten, und bietet maximale Sicherheit bei Stromausfall. Niemals Temperaturen die Genauigkeit der Werkstücke beeinflussen lassen.
    • Mit 8 magnetischen Stufen für unterschiedliche Werkstückgrößen und Anwendungen, um das Anhaften von Eisenspänen zu vermeiden.
    • Geeignet für die Bearbeitung von 5 Seiten und ungehinderte Werkzeugbewegung während der Bearbeitung. Erlaubt die Fertigstellung der Werkstückbearbeitung in einem Zyklus, wobei die beste Bearbeitungsgenauigkeit erreicht und die Arbeitseffizienz erheblich gesteigert wird.
    • Einfach und bequem, ein Werkstück zu spannen, verkürzt die Spannzeit.
    • Minimale Werkstückgröße erforderlich, da 4 abwechselnde magnetische Quadratpole und darüber hinaus Kontakte für optimale Spannkraft notwendig sind.
    • Weitere Funktionen zur Zusammenarbeit mit Induktionsblock und Federblock. (Siehe die Details des optionalen Zubehörs)

    Spezifikation

    Einheit:mm

    MODELL NR.ABMESSUNGEN TONHÖHE
    G    		POL
    P    		ANZAHL DER
    POLE    		GESAMTBETEILIGUNG
    KRAFT kgf ±5%    		FUTTER
    N.W.    		STROMSPANNUNG
    (Einzelphase)    		AKTUELL
    AMP    		STEUERUNG
    (inklusive)
    W L S S1 M M1 T H
    EEPM-6060E  565 640 30 25 --  27 M10  70 20 92x92 20 24000 214kg SPANNFUTTER
    DC
    380V

    STEUERUNG
    AC
    380V
    /
    440V    		 24A  C2-B
    EEPM-60100E  565 1025 30 25 29 27 32 38400 343kg  13A  C4-B
    EEPM-60120E  565 1250 30 25 30 27 40 48000 418kg  24A  C4-B
    EEPM-8080E  790 800 30 25 28 28 36 43200 374kg  26A  C4-B
    EEPM-80100E  790 1025 30 25 29 28 48 57600 480kg  19A  C4-B
    EEPM-80120E  790 1250 30 25 30 28 60 72000 585kg  15A  C8-B
    Einheit:mm

    6060E

    60100E

    60120E

    8080E

    80100E

    80120E
