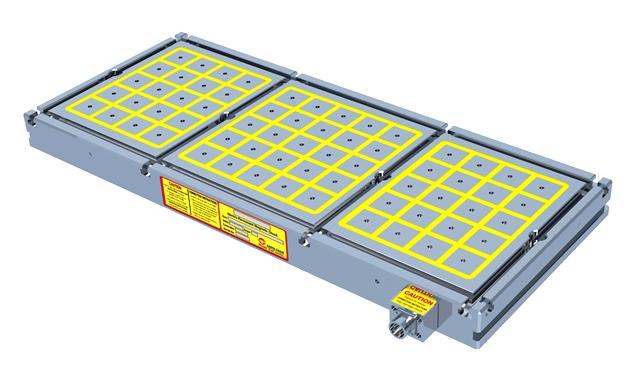

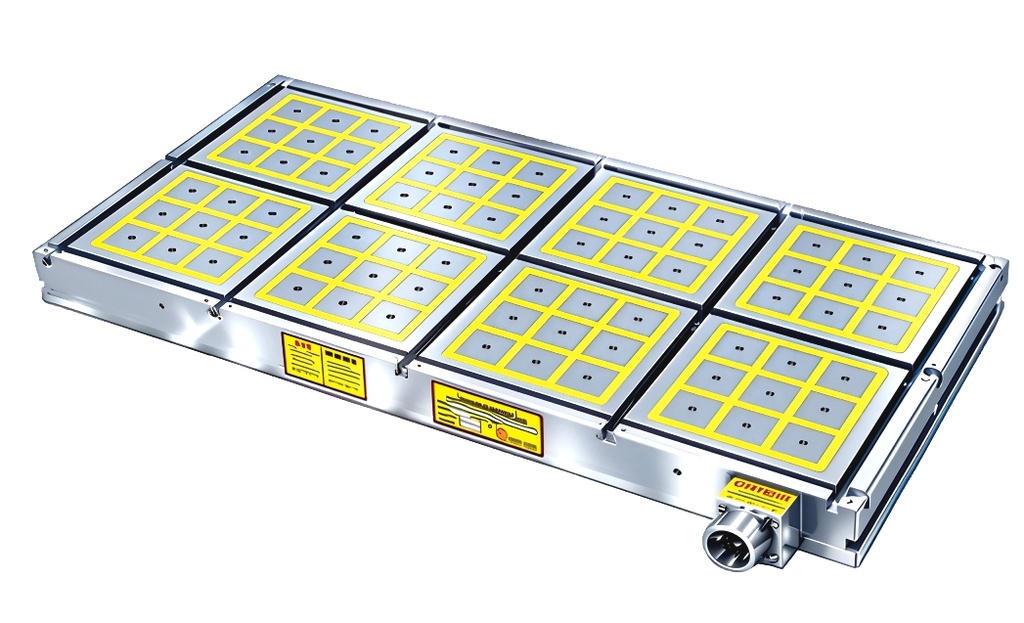

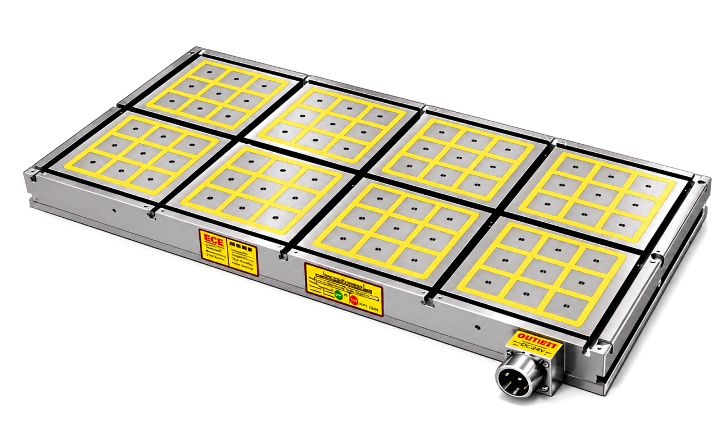

Die EEPM-SL-Magnetplatte eignet sich für mittelgroße und kleine Werkstücke und wird in Kombination mit Spannvorrichtungen verwendet, wodurch sie vielseitig einsetzbar ist. Die Spannfläche kann den gesamten Bearbeitungsbereich gleichmäßig abdecken, wodurch Fünfseitenbearbeitung, Bohren, Gewindeschneiden, Nutenfräsen und Formbearbeitung in einem einzigen Arbeitsgang durchgeführt werden können, was die Arbeitseffizienz erheblich steigert.
Spezifikation
Einheit:mm
| MODELL NR. | ABMESSUNGENa0 L x W x H | TONHÖHE | POLE | ANZAHL DER POLE | T-NUT | GESAMTHALTEKRAFT kgf±5% | FUTTER N.W. | STROMSPANNUNG (Einzelphase) | AKTUELL AMP | CONTROLLER (inklusive) | STROMSPANNUNG (Einzelphase) | AKTUELL AMP | CONTROLLER (inklusive) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-30100SL | 990×300×70 | 10 | 50×50 | 39 |  |
12100 | 160kg | FUTTER DC 220V STEUERUNG AC 220V / 480V |
24A | C2-G | CHUCK DC 380V CONTROLLER AC 380V / 440V |
16A | C2-B |
| EEPM-40100SL | 990×420×70 | 65 | 20300 | 225kg | 30A | C2-G | 13A | C2-B | |||||
| EEPM-50100SL | 990×500×70 | 72 | 22500 | 260kg | 14A | C4-G | 14A | C2-B | |||||
| EEPM-60100SL | 990×600×70 | 84 | 26200 | 320kg | 22A | C4-G | 9A | C4-B |
