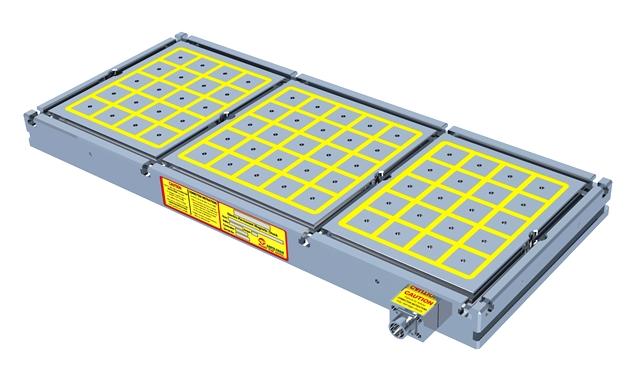

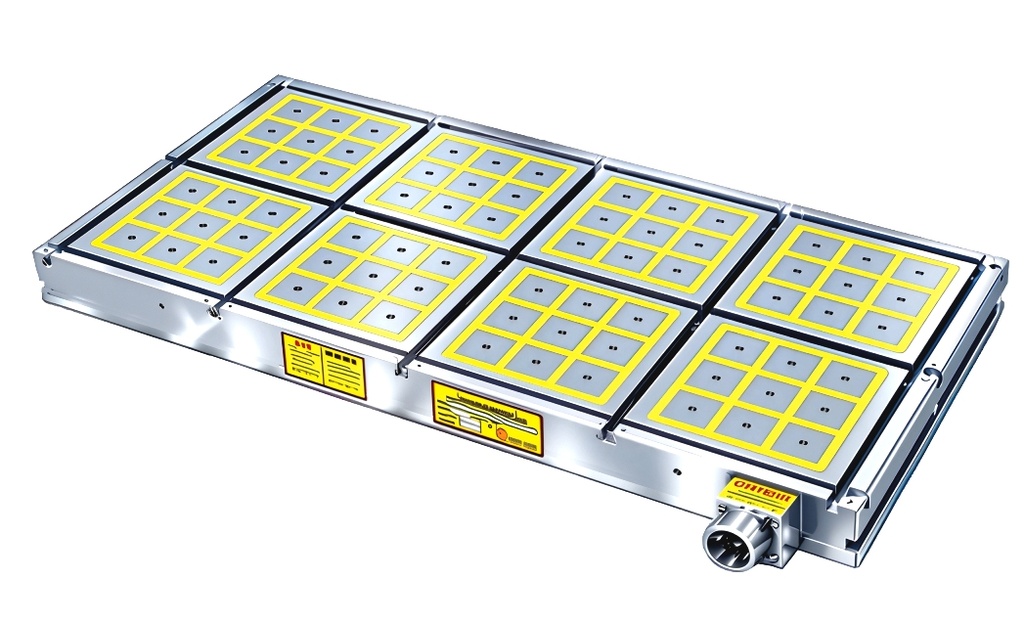

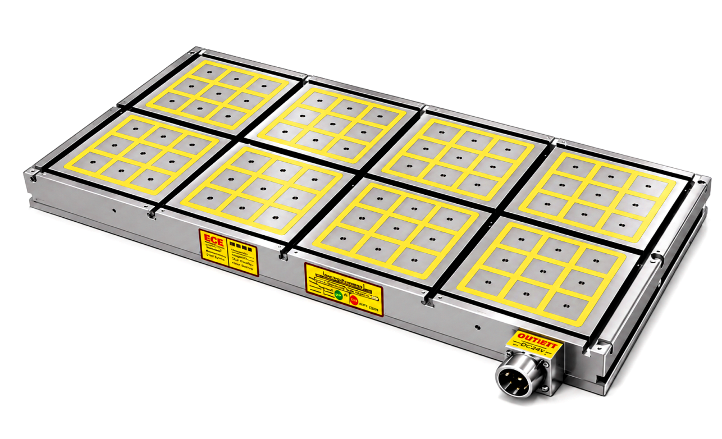

Série EEPM-SL
Adequado para todos os tamanhos de peças de trabalho, pode ser utilizado em conjunto com ferramentas de fixação mecânica.
Mandril Magnético Eletropermanente
O mandril magnético EEPM-SL é adequado para peças de médio e pequeno porte e pode ser usado em conjunto com dispositivos de fixação, oferecendo funcionalidade versátil. A superfície de fixação pode cobrir uniformemente toda a área de usinagem, permitindo a execução de usinagem em cinco faces, furação, roscamento, fresagem de ranhuras e conformação em uma única operação, melhorando significativamente a eficiência do trabalho.
Especificação
Unidade:mm
| MODELO | DIMENSÃO L x W x H |
PASSO | POLO | NÚMERO DE POLOS |
RANHURA EM T | FORÇA TOTAL DE FIXAÇÃO kgf ±5% |
PESO LÍQUIDO DO MANDRIL | TENSÃO (Monofásica) |
CORRENTE (AMP) |
CONTROLADOR (incluído) |
TENSÃO (Monofásica) |
CORRENTE (AMP) |
CONTROLADOR (incluído) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-30100SL | 990×300×70 | 10 | 50x50 | 39 |  |
12100 | 160kg | MANDRIL DC 220V CONTROLLER AC 220V / 480V |
24A | C2-G | CONTROLADORA DC 380V CONTROLLER AC 380V / 440V |
16A | C2-B |
| EEPM-40100SL | 990×420×70 | 65 | 20300 | 225kg | 30A | C2-G | 13A | C2-B | |||||
| EEPM-50100SL | 990×500×70 | 72 | 22500 | 260kg | 14A | C4-G | 14A | C2-B | |||||
| EEPM-60100SL | 990×600×70 | 84 | 26200 | 320kg | 22A | C4-G | 9A | C4-B |
