Del cambio rápido a la fabricación sin operarios: redefiniendo la tecnología moderna de sujeción para CNC
La industria manufacturera mundial avanza rápidamente hacia la Fabricación Inteligente (Smart Manufacturing) y la Industria 4.0. Frente a las constantes transformaciones del mercado, las empresas no solo necesitan aumentar la velocidad de mecanizado, sino también reducir los tiempos de preparación, mejorar la Eficiencia Global de los Equipos (OEE – Overall Equipment Effectiveness), disminuir la dependencia de la mano de obra y, al mismo tiempo, garantizar una alta calidad de mecanizado y una mayor eficiencia energética.
Cada vez más fabricantes internacionales están revisando todas las etapas del proceso de mecanizado CNC. Entre ellas, la sujeción de la pieza (Workholding) se ha convertido en uno de los factores más importantes para mejorar la productividad global.
Durante mucho tiempo se creyó que la productividad dependía únicamente de husillos más rápidos, mayores velocidades de avance o herramientas de corte más avanzadas. Sin embargo, en la práctica, el posicionamiento, alineación, fijación y cambio de dispositivos de sujeción generan una gran cantidad de tiempo improductivo.
¿Cómo reducir estos tiempos de parada?
La respuesta es el Cambio Rápido de Sujeción .
Entre las numerosas soluciones disponibles, el Plato Magnético Electropermanente se está convirtiendo en la opción preferida por los fabricantes más avanzados del mundo.
¿Por qué es tan importante el cambio rápido?
En una planta moderna de mecanizado CNC, la productividad no depende únicamente de la velocidad de corte.
El verdadero factor determinante es el tiempo efectivo durante el cual la máquina está mecanizando.
Los sistemas tradicionales de sujeción mecánica normalmente requieren:
• Posicionamiento manual de la pieza
• Apriete de múltiples mordazas o placas de fijación
• Ajuste de la altura de sujeción
• Corrección del paralelismo
• Nueva medición del punto cero de la pieza
Incluso un operario experimentado puede necesitar varios minutos o incluso decenas de minutos para completar cada cambio.
Cuando este procedimiento se repite decenas o cientos de veces al día, se acumula una enorme cantidad de tiempo de inactividad.
El objetivo del cambio rápido es posicionar y sujetar la pieza en cuestión de segundos, minimizando los tiempos muertos y manteniendo la máquina CNC trabajando de forma continua.
¿Cómo consigue el Plato Magnético Electropermanente un cambio rápido?
A diferencia de los sistemas hidráulicos, neumáticos o de las placas mecánicas de sujeción, el Plato Magnético Electropermanente almacena la fuerza magnética en imanes permanentes.
La electricidad solo es necesaria durante los procesos de magnetización y desmagnetización. Una vez fijada la pieza, no se requiere alimentación eléctrica continua para mantener la fuerza de sujeción.
Esta tecnología ofrece numerosas ventajas:
• Sujeción en pocos segundos
• Desmagnetización en pocos segundos
• Sin necesidad de apretar tornillos
• Sin ajustes repetitivos de las mordazas
• Sin necesidad de volver a calibrar la posición
Como resultado, todo el proceso de preparación se simplifica considerablemente.
Especialmente en la producción High-Mix, Low-Volume, el cambio rápido reduce de forma significativa el tiempo perdido por los frecuentes cambios de producción.
Soporte completo de la pieza, en lugar de sujeción puntual
Los sistemas tradicionales aplican la fuerza únicamente en algunos puntos de la pieza, lo que suele provocar:
• Deformación de la pieza
• Concentración localizada de esfuerzos
• Vibración de la herramienta
• Disminución de la calidad superficial
• Menor precisión dimensional
El Plato Magnético Electropermanente funciona de manera completamente diferente.
La fuerza magnética se distribuye uniformemente sobre toda la superficie de contacto, sosteniendo la pieza por toda su base en lugar de hacerlo únicamente en unos pocos puntos.
Entre sus ventajas destacan:
• Mayor planitud
• Mayor precisión dimensional
• Mayor estabilidad durante el mecanizado
• Reducción de vibraciones
• Mejor acabado superficial
• Mayor vida útil de las herramientas
Es especialmente adecuado para:
• Mecanizado de moldes
• Grandes placas de acero
• Componentes de alta precisión
• Componentes aeroespaciales
• Mecanizado de chapas delgadas
• Mecanizado de 5 ejes
El cambio rápido mejora la Eficiencia Global de los Equipos (OEE)
Para un responsable de producción, lo más importante no es únicamente el tiempo de mecanizado de una pieza, sino la cantidad total de piezas producidas al día.
El cambio rápido mejora directamente:
• Disponibilidad de la máquina
• Eficiencia de producción
• Calidad del mecanizado
Como consecuencia, aumenta la Eficiencia Global de los Equipos (OEE).
Reducir el tiempo de preparación de 15 minutos a solo 2 minutos permite ganar muchas horas adicionales de producción sin necesidad de adquirir nuevas máquinas.
Por esta razón, cada vez más fabricantes invierten en modernas soluciones de sujeción.
El Plato Magnético Electropermanente: el mejor aliado para la Producción Lights-Out

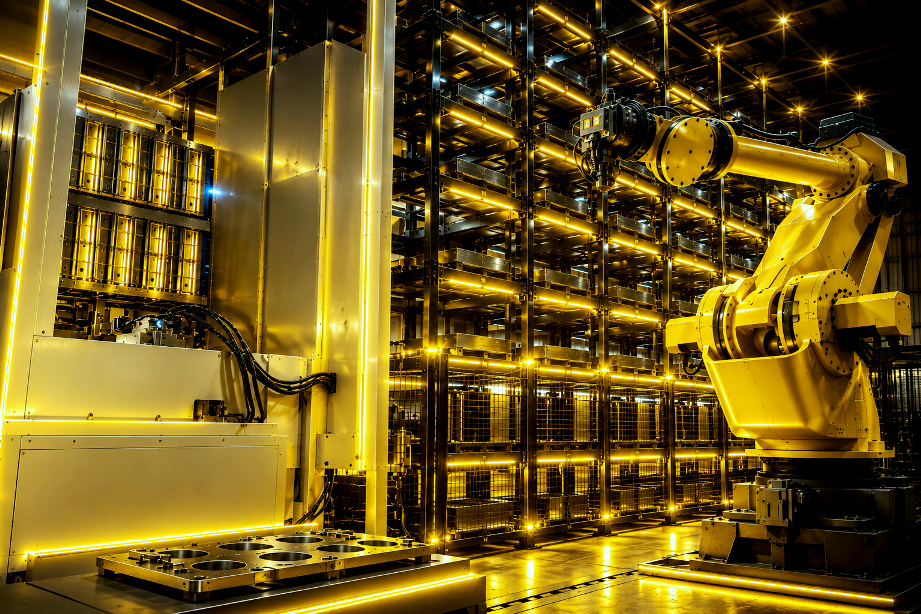

La Producción Lights-Out (Lights-Out Manufacturing) permite que las máquinas funcionen de manera continua sin intervención humana.
Sin embargo, el mayor desafío no es la máquina CNC, sino la seguridad del sistema de sujeción.
Los platos electromagnéticos convencionales necesitan alimentación eléctrica constante para mantener la fuerza magnética.
Si se produce un corte de energía, pueden ocurrir:
• Caída de la pieza
• Rotura de herramientas
• Colisión del husillo
• Desperdicio de piezas de alto valor
Por ello, muchas empresas siguen siendo prudentes a la hora de implantar una producción totalmente automatizada durante la noche.
El Plato Magnético Electropermanente elimina completamente este riesgo.
Como la fuerza magnética permanece almacenada en los imanes permanentes, incluso en caso de:
• Corte de energía
• Variaciones de tensión
• Fallo del controlador
la fuerza de sujeción permanece inalterada.
La pieza continúa perfectamente fijada.
Esta es una de las principales razones por las que esta tecnología se considera esencial para la Producción Lights-Out.
La integración con la automatización hace el cambio rápido aún más eficiente
Las Smart Factories modernas ya no están formadas únicamente por máquinas CNC individuales, sino por líneas completas de producción automatizada.

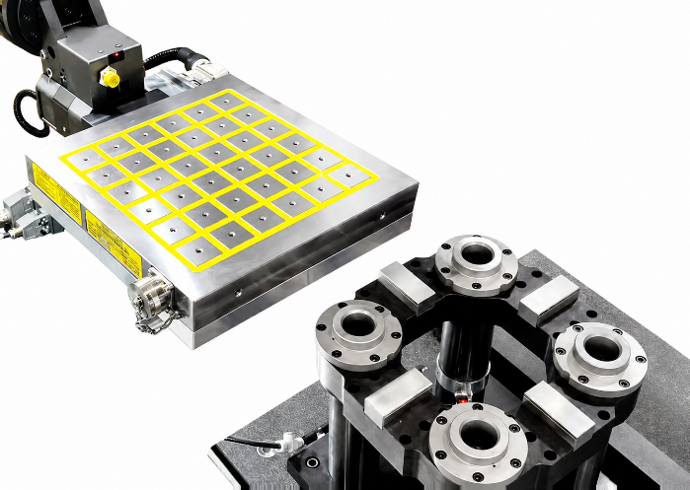

El Plato Magnético Electropermanente puede integrarse fácilmente con:
• Controladores CNC
• PLC (Controlador Lógico Programable)
• Robots industriales
• Sistemas de cambio de pallets
• FMS (Sistema Flexible de Manufactura)
• MES (Sistema de Ejecución de Manufactura)
• ERP (Planificación de Recursos Empresariales)
• APS (Planificación y Programación Avanzada)
• Plataformas IoT
Mediante códigos M o señales digitales de entrada/salida, el sistema puede ejecutar automáticamente:
• Magnetización
• Desmagnetización
• Confirmación del estado de sujeción
• Confirmación de finalización del mecanizado
• Sincronización con robots
• Trazabilidad de la producción
Todo el proceso de sujeción queda completamente automatizado.
La producción High-Mix, Low-Volume necesita el cambio rápido
En los últimos años, muchas empresas han pasado de la producción en masa a la producción High-Mix, Low-Volume.
Los ciclos de vida de los productos son cada vez más cortos.
Los lotes de producción son más pequeños.
La personalización continúa aumentando.
Como consecuencia, la frecuencia de los cambios de preparación también aumenta considerablemente.
Con los sistemas tradicionales es necesario volver a posicionar y alinear la pieza en cada cambio.
El cambio rápido reduce significativamente:
• Tiempo de cambio de línea
• Tiempo de cambio de molde
• Tiempo de sustitución de dispositivos
• Tiempo de preparación de la primera pieza
Por ello, es la solución ideal para una fabricación flexible.
Menor consumo energético para una fabricación sostenible
Además de mejorar la productividad, el ahorro energético se ha convertido en uno de los principales objetivos de la industria.
El Plato Magnético Electropermanente consume energía únicamente durante la magnetización y la desmagnetización.
Una vez finalizado el proceso, no necesita alimentación eléctrica continua.
Comparado con los sistemas electromagnéticos tradicionales, permite reducir:
• Consumo de energía
• Generación de calor
• Necesidades de refrigeración
• Emisiones de CO₂
Además, evita deformaciones térmicas que podrían afectar la precisión del mecanizado.
Esta tecnología responde plenamente a las iniciativas ESG y a los objetivos globales de neutralidad de carbono.
El futuro de la sujeción no consiste solo en sujetar la pieza, sino en hacerlo de forma inteligente
Los sistemas modernos de sujeción ya no se limitan únicamente a fijar una pieza.
Hoy deben ofrecer simultáneamente:
• Cambio rápido
• Posicionamiento de alta precisión
• Integración con automatización
• Producción sin operarios
• Seguridad y eficiencia energética
• Trazabilidad de la producción
• Monitorización del estado de sujeción en tiempo real
El Plato Magnético Electropermanente integra todas estas características en una solución de sujeción de última generación.
Gracias al cambio rápido, las empresas pueden reducir significativamente los tiempos de preparación, aumentar la utilización de las máquinas y disminuir la dependencia de la mano de obra. Combinado con la Producción Lights-Out, también permite una producción continua las 24 horas del día, maximizando el retorno de la inversión en una Smart Factory.
