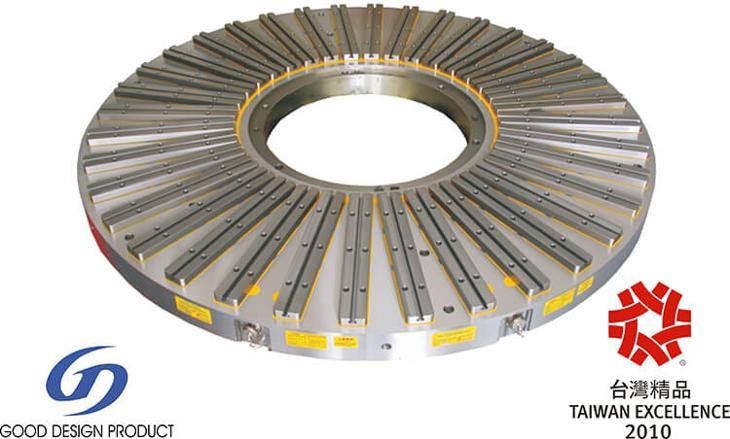

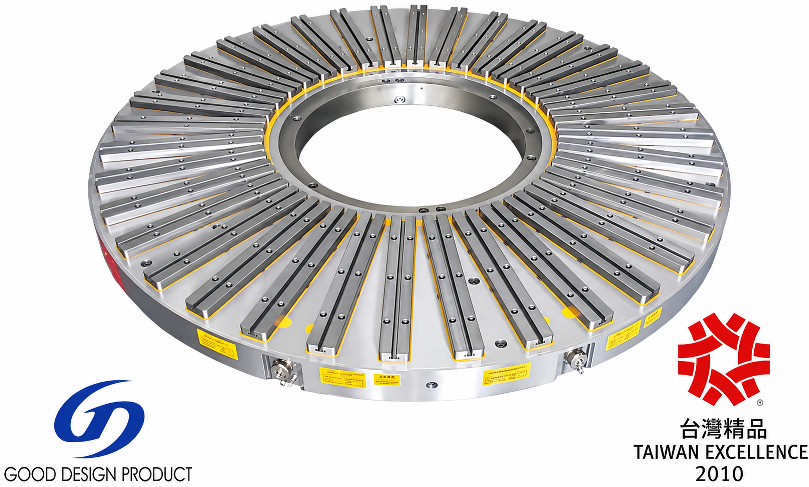

EEPM-CIRA & EEPM-CIR Serisi

Özellik

Yuvarlak tip ve radyal manyetik kutuplar, yuvarlak tip ve her türlü iş parçası işleme için uygundur.
İş parçaları Manyetik Kıskaç'ın tüm kutuplarına temas edebilir, minimum 1600Kgf (1.6 ton) ±5% ve maksimum 4400Kgf (4.0 ton) ±5% süper güçlü manyetik kuvvet, iş parçasının boyutuna ve manyetik kıskaçın büyüklüğüne bağlıdır. (Lütfen teknik özellikler listesine bakın)
1 ~ 10 saniye güç AÇIK ve KAPALI kontrolü. Manyetik tabla AÇIK tutmak için elektrik gücü gerekmez, işleme sırasında tabla serbestçe dönerken kablo çıkarılabilir.
İşleme sırasında kesicilerin engelsiz hareketi, iş tutma üzerinde 5 yüzeyli işlemenin gerçek işlevleri.
Elektrik-Kalıcı Tasarımı, iş parçalarının doğruluğunu etkilemeyecek sıcaklığa asla ulaşmaz.

Uygulamalar

Dikey Torna, CNC 5 Eksen İndeks Cihazı, CNC 5 Eksen İşleme Merkezi ile kombine kullanım için uygundur ...vb.
İş parçası için gerekli minimum boyutlar: EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm veya diğer iş parçası formlarının aynı boyutları.
Endüksiyon plakası ile işbirliği için daha fazla fonksiyon, iş tutmada konumlandırma yapabilir.

Yuvarlak tip ve radyal manyetik kutuplar, yuvarlak tip ve her türlü iş parçası işleme için uygundur.
İş parçaları Manyetik Ayakların tüm kutuplarına temas edebilir, minimum 6650Kgf (6.65 ton) ±5% ve maksimum 59,850Kgf (59.85 ton) ±5% süper güç manyetik kuvvet, iş parçasının boyutuna ve manyetik ayağa bağlıdır. (Lütfen spesifikasyon listesine bakın)
Güç AÇIK & KAPALI için 1~10 saniye kontrolü. Manyetik plakayı AÇIK tutmak için elektrik gücü gerekli değildir, işleme sırasında plakayı serbestçe döndürmek için kablo çıkarılabilir.
İşleme sırasında kesicilerin engelsiz hareketi, iş tutma üzerinde 5 yüzeyli işlemenin gerçek işlevleri.
Elektrik-Kalıcı Tasarımı, iş parçalarının doğruluğunu etkilemeyecek sıcaklığa asla ulaşmaz.

Uygulamalar

Dikey Torna, CNC 5 Eksen İndeks Cihazı, CNC 5 Eksen İşleme Merkezi ile kombine kullanım için uygundur ...vb.
Gerekli minimum iş parçası boyutu:
EEPM-CIR500-Ø300mm ; EEPM-CIR600-Ø360mm
EEPM-CIR800-Ø500mm ; EEPM-CIR1000-Ø500mm
EEPM-CIR1250-Ø850mm; EEPM-CIR1500-Ø850mm
EEPM-CIR1600-Ø1200mm ; EEPM-CIR1800-Ø1200mm
veya başka herhangi bir iş parçası formunun aynı boyutları.
İndüksiyon plakası ile işbirliği için daha fazla işlev, iş tutma üzerinde konumlandırma yapabilir.

Müşteri ile başlayın - ne istediklerini öğrenin ve onlara verin.

Birim:mm

MODEL NUMARASI.	BOYUT			NO. OF KUTUP	MANYETİK KUVVET	CHUCK N.W.	GERİLİM (Tek aşama)	AKIM AMP	KONTROLÖR (dahil)
MODEL NUMARASI.	OD	ID	YÜKSEKT	NO. OF KUTUP	MANYETİK KUVVET	CHUCK N.W.	GERİLİM (Tek aşama)	AKIM AMP	KONTROLÖR (dahil)
EEPM-CIR300A	Ø300	0	55	6	1600kgf±5%	30kg	CHUCK DC 220V KONTROLÖR AC 220V / 480V	7A	C1-G
EEPM-CIR400A	Ø400	0	55	6	2480kgf±5%	55kg		18A	C1-G
EEPM-CIR500A	Ø500	0	55	8	4400kgf±5%	85kg		22A	C1-G

Birim:mm

MODEL NUMARASI.	BOYUT			NO. OF KUTUP	MANYETİK KUVVET	CHUCK N.W.	GERİLİM (Tek aşama)	AKIM AMP	KONTROLÖR (dahil)	GERİLİM (Tek aşama)	AKIM AMP	KONTROLÖR (dahil)
MODEL NUMARASI.	OD	ID	YÜKSEK	NO. OF KUTUP	MANYETİK KUVVET	CHUCK N.W.	GERİLİM (Tek aşama)	AKIM AMP	KONTROLÖR (dahil)	GERİLİM (Tek aşama)	AKIM AMP	KONTROLÖR (dahil)
EEPM-CIR500B	Ø500	0	70	12/4	6650kgf±5%	104kg	CHUCK DC 220V KONTROLÖR AC 220V / 480V	35A	C1-G	MANDREN DC 380V KONTROL CİHAZI AC 380V / 440V	15A	C1-B
EEPM-CIR600B	Ø600	0	70	12/4	9500kgf±5%	148kg		23A	C2-G		15A	C2-B
EEPM-CIR800B	Ø800	Ø250	85	16	15200kgf±5%	302kg		30A	C2-G		28A	C2-B
EEPM-CIR1000B	Ø1000	Ø250	85	16	19000kgf±5%	471kg		24A	C4-G		20A	C4-B
EEPM-CIR1250B	Ø1260	Ø500	90	24	28500kgf±5%	828kg		33A	C4-G		18A	C4-B
EEPM-CIR1500B	Ø1520	Ø500	100	24	39900kgf±5%	1325kg		24A	C8-G		25A	C8-B
EEPM-CIR1600B	Ø1630	Ø500	100	24	45600kgf±5%	1507kg		24A	C8-G		20A	C8-B
EEPM-CIR1800B	Ø1820	Ø800	100	36	59850kgf±5%	2290kg		33A	C8-G		28A	C8-B
EEPM-CIR2000B	Ø2050	Ø1000	110	36	59850kgf±5%	2490kg		33A	C8-G		28A	C8-B
EEPM-CIR2600B	-	-	-	-	-	-		-	-		-	-
EEPM-CIR3000B	-	-	-	-	-	-		-	-		-	-
