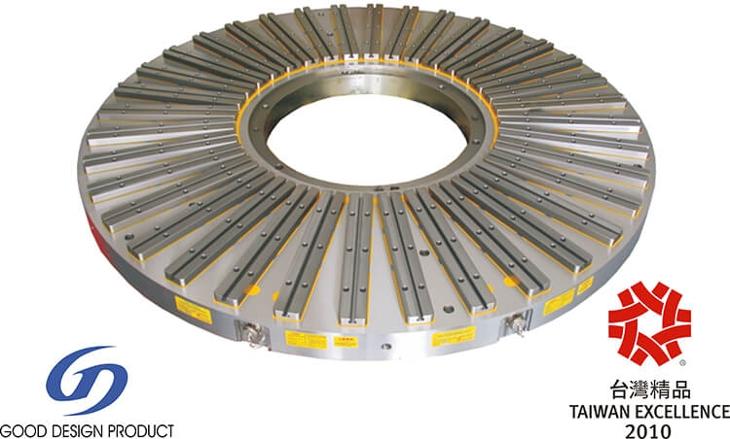

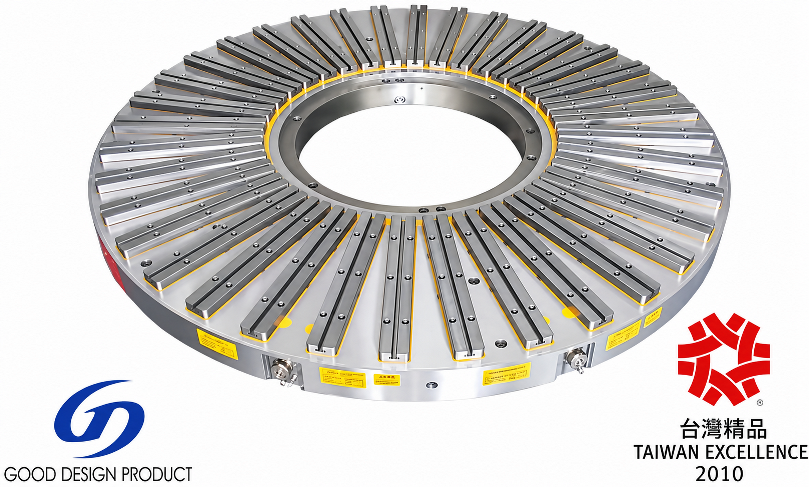

Serie EEPM-CIRA & EEPM-CIR

Mandrino magnetico rotondo
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=272bccc

Piastra Magnetica Elettro-Permanente

    Questa combinazione non esiste.


    Il design del mandrino magnetico elettro-permanente circolare consente una presa e lavorazione del pezzo senza ostacoli, permettendo di lavorare liberamente su cinque facce del pezzo e sfruttando appieno la funzionalità della lavorazione su cinque lati.

    CaratteristicaSpecificheCaso Pratico (Immagine)  Caso Pratico (Video)

    Caratteristica

    • Tipo rotondo e poli magnetici radianti, adatto per il bloccaggio di pezzi rotondi e qualsiasi forma di lavorazione.
    • I pezzi lavorati possono essere a contatto con tutti i poli del Mandrino Magnetico, forza magnetica super potente come minimo di 1600Kgf (1,6 tonnellate)±5 % e massimo di 4400Kgf (4,0 tonnellate)±5%, dipende dalla dimensione del pezzo lavorato e del mandrino magnetico. (Si prega di fare riferimento alla lista delle specifiche)
    • 1 ~ 10 secondi di controllo per accensione e spegnimento. Nessuna alimentazione elettrica richiesta per mantenere il mandrino magnetico acceso, il cavo può essere staccato per girare liberamente il mandrino durante la lavorazione.
    • Movimento non ostruito dei taglierini durante la lavorazione, le vere funzioni della lavorazione a 5 lati sul sistema di bloccaggio del pezzo.
    • Design di elettrico-permanente, non raggiunge mai temperature che influiscono sulla precisione dei pezzi da lavorare.

    Applicazioni

    • Adatto per l'uso in combinazione con Torni Verticali, Dispositivi CNC a 5 Assi, Centri di Lavoro CNC a 5 Assi ...ecc.
    • Dimensione minima del pezzo richiesta come: EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm o stesse dimensioni di qualsiasi altra forma di pezzo.
    • Più funzioni per cooperare con la piastra a induzione, può fare posizionamento sul serraglio.


    • Tipo rotondo e poli magnetici radianti, adatto per il bloccaggio di pezzi rotondi e qualsiasi forma di lavorazione.
    • I pezzi in lavorazione possono essere a contatto con tutti i poli del piano magnetico, forza magnetica super potente con un minimo di 6650Kgf (6,65 tonnellate) ±5% e un massimo di 59.850Kgf (59,85 tonnellate) ±5%, dipende dalla dimensione del pezzo in lavorazione e del piano magnetico. (Si prega di fare riferimento alla lista delle specifiche)
    • Controllo da 1~10 secondi per accensione e spegnimento. Nessuna alimentazione elettrica richiesta per mantenere acceso il piatto magnetico, il cavo può essere rimosso per ruotare liberamente il piatto mentre si lavora.
    • Movimento non ostruito dei taglierini durante la lavorazione, le vere funzioni della lavorazione a 5 lati sul sistema di bloccaggio del pezzo.
    • Design di elettrico-permanente, non raggiunge mai temperature che influiscono sulla precisione dei pezzi da lavorare.

    Applicazioni

    • Adatto per l'uso in combinazione con Torni Verticali, Dispositivi CNC a 5 Assi, Centri di Lavoro CNC a 5 Assi ...ecc.
    • Dimensione minima del pezzo in lavorazione richiesta come:
       EEPM-CIR500-Ø300mm ;EEPM-CIR600-Ø360mm
       EEPM-CIR800-Ø500mm ;EEPM-CIR1000-Ø500mm
       EEPM-CIR1250-Ø850mm ;EEPM-CIR1500-Ø850mm
       EEPM-CIR1600-Ø1200mm ;EEPM-CIR1800-Ø1200mm
       o stesse dimensioni di qualsiasi altra forma di pezzo in lavorazione.
    • Più funzioni per cooperare con il piano a induzione, possono fare il posizionamento sul portapezzo.

    Inizia con il cliente scopri cosa vogliono e dagli ciò che desiderano.

    Specifiche

    Unità:mm

    MODELLO DIMENSIONI N° POLI FORZA MAGNETICA PESO NETTO MANDRINO TENSIONE
    (Monofase)    		 CORRENTE (AMP) CONTROLLORE (incluso)
    DIAMETRO EST. (OD) DIAMETRO INT. (ID) ALTEZZA
    EEPM-CIR300A  Ø300  0 55 6 1600kgf±5%  30kg  MANDRINO
    CC
    220V

    CONTROLLER
    CA
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400 kgf% 85kg  22A  C1-G

    Unità:mm

    MODELLO DIMENSIONI N. DI
    POLI    		 FORZA MAGNETICA PESO NETTO MORSA TENSIONE
    (Monofase)    		 CORRENTE (AMP) CONTROLLORE (incluso) TENSIONE
    (Monofase)    		 CORRENTE (AMP) CONTROLLORE (incluso)
    Ø ESTERNO (OD) Ø INTERNO (ID) ALTEZZA
    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf±5%  104kg MANDRINO
    CC
    220V

    CONTROLLER
    CA
    220V
    /
    480V    		 35A  C1-G CHUCK
    DC
    380V

    CONTROLLER
    AC
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500 kgf%  148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf±5%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000kgfb15%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf±5%  828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf%  1325kg  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600kgf%  1507kg  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf%  2290kg  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf%  2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -
