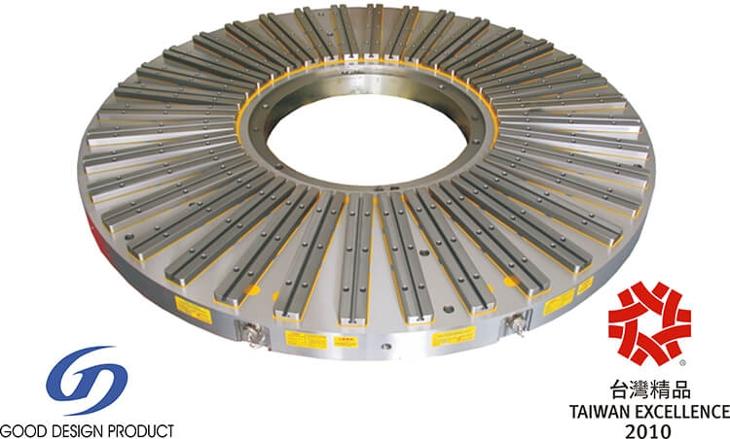

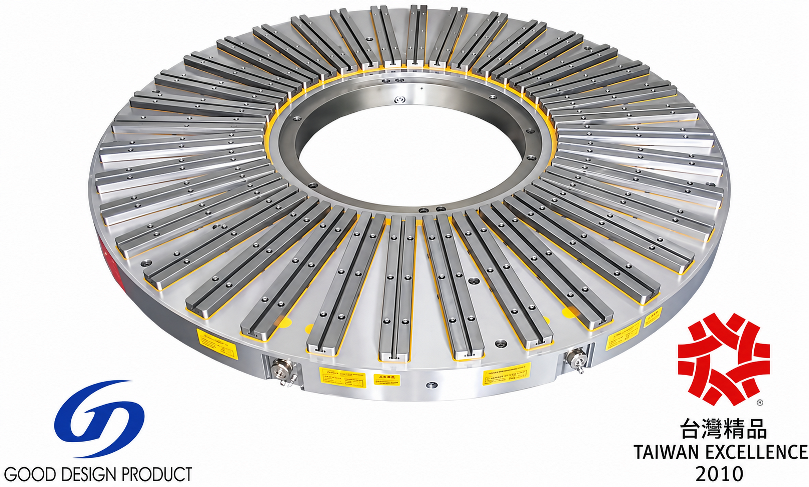

EEPM-CIRA & EEPM-CIR 系列

適用於立式車床、CNC 五軸綜合切削加工機等結合使用
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=7a7f72c

永磁式電控磁盤


    此組合不存在。


    特點規格實用案例（圖片）  實際案例（影片）

    特點

    • 圓形放射狀磁極設計，適合圓形及任何形狀之工件夾持加工。
    • 工件可同時接觸所有磁極，磁力最小為 1600Kgf (1.6 噸) ±5% ; 最大可達 4400Kgf (4.4 噸)±5%- 視工件大小及磁盤 尺寸而定。(實際磁力請參考規格表)。
    • 圓形永久磁盤電控式設計，1-10 秒充退磁 (視磁盤大小而定)，磁力可調整，充磁後無須持續供電，故充磁後可將電線拿掉，磁盤可自由旋轉，無電線干擾。
    • 工件夾持加工無障礙，可自由加工工件之任何五面，真正發揮五面加工之功能。
    • 永磁式電控設計，無溫升問題，確保工件不變形。

    用途及適用範圍

    • 適用於立式車床、CNC 五軸綜合切削加工機等結合使用。
    • 最小工件面積要求：
      EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm 以上或其它形狀同等面積之工件。
    • 更配合導磁軟爪可做定位夾持等更多功能用途。

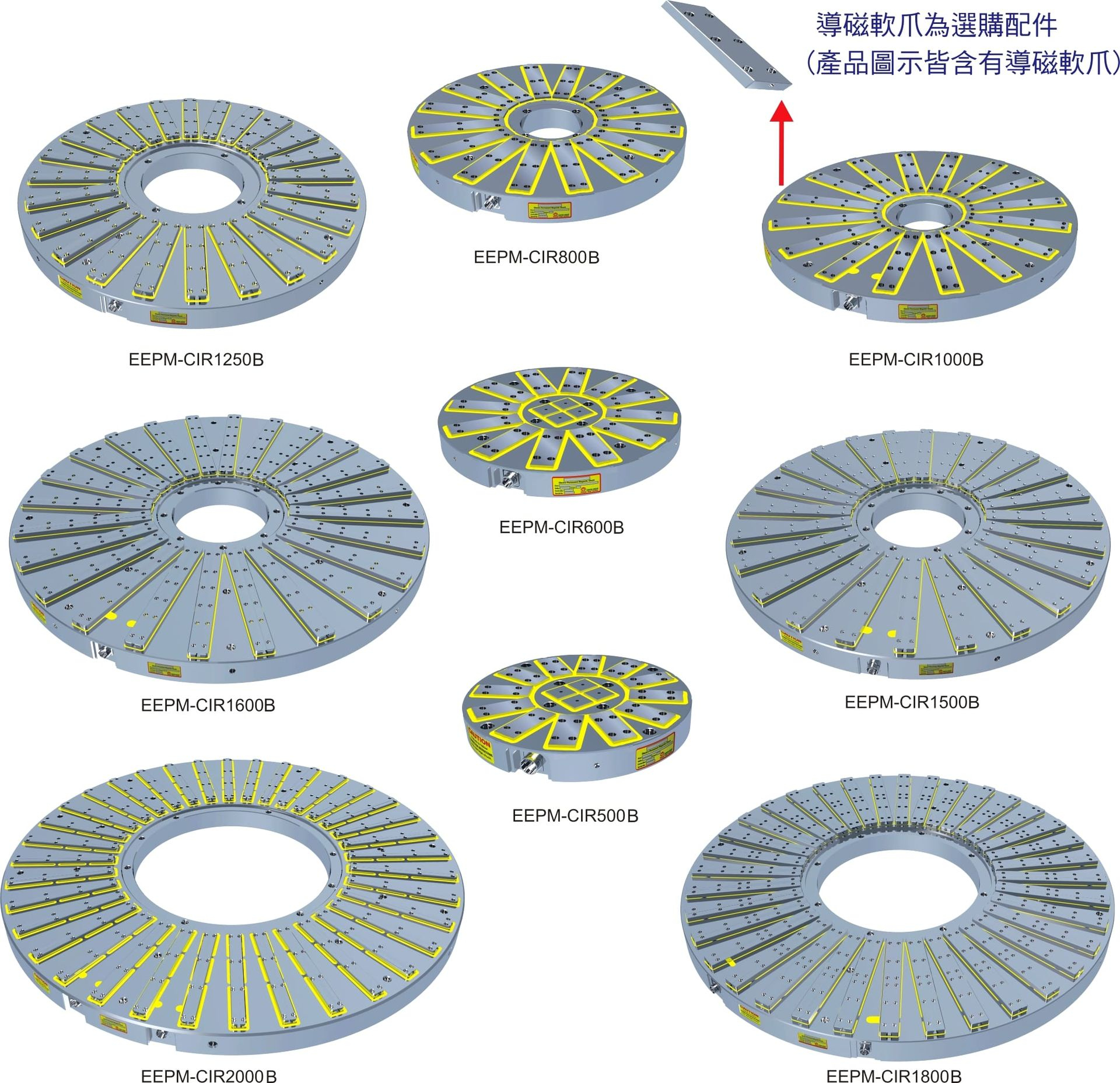

    • 圓形放射狀磁極設計，適合圓形及任何形狀之工件夾持加工。
    • 工件可同時接觸所有磁極，磁力最小為 6650Kgf (6.65噸) ±5% ; 最大可達 59,850Kgf (59.85 噸)±5%，視工件大小及磁盤尺寸而定。(實際磁力請參考規格表)
    • 圓形永久磁盤電控式設計，1~10 秒充退磁 ( 視磁盤大小而定 )，磁力可調整，充磁後無需持續供電，故充磁後可將電線拿掉，磁盤可自由旋轉，無電線干擾。
    • 工件夾持加工無障礙，可自由加工工件之任何五面，真正發揮五面加工之功能。
    • 永磁式電控設計，無溫升問題，確保工件不變形。

    用途及適用範圍

    • 適用於立式車床、CNC 五軸綜合切削加工機等結合使用。
    • 最小工件面積要求：
      EEPM-CIR500-Ø300mm ；EEPM-CIR600-Ø360mm
      EEPM-CIR800-Ø500mm ；EEPM-CIR1000-Ø500mm
      EEPM-CIR1250-Ø850mm；EEPM-CIR1500-Ø850mm
      EEPM-CIR1600-Ø1200mm ；EEPM-CIR1800-Ø1200mm
      以上或其它形狀同等面積之工件。
    • 配合導磁軟爪，可做定位夾持等更多功能用途。

    從顧客出發——找出他們想要的東西並給予他們。

    規格

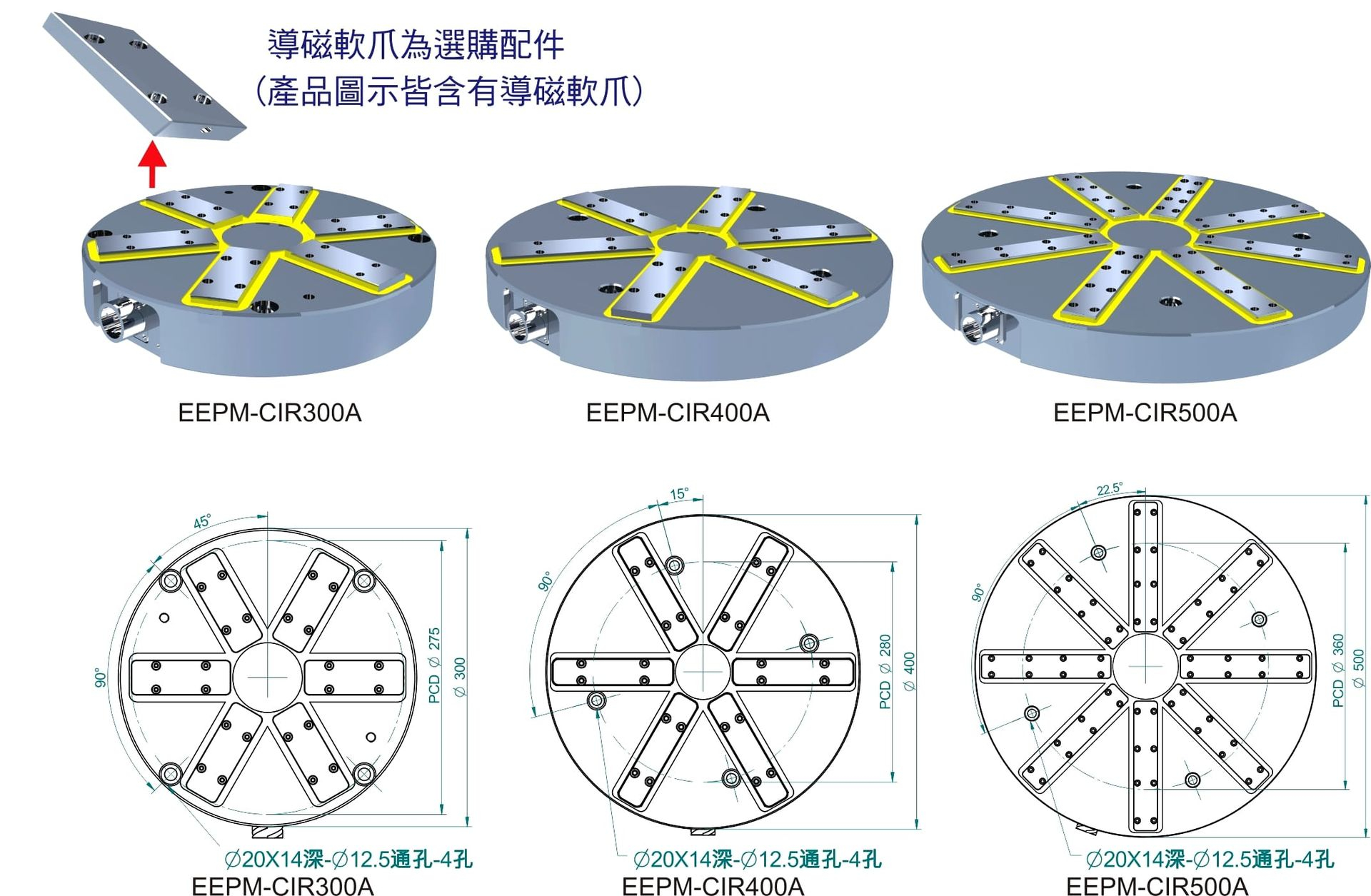

    單位:mm

    型號尺寸 磁級數 最大磁力 磁盤
    淨重     		電壓
    (單相)     		d96fbd6d41
    安培     		控制器
    (已含)
    外徑 內徑 高度
    EEPM-CIR300A  Ø300  0 55 6 1600kgf±5%  30kg  夾頭
    直流
    220V

    控制器
    交流
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf±5%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400kgf±5% 85kg  22A  C1-G

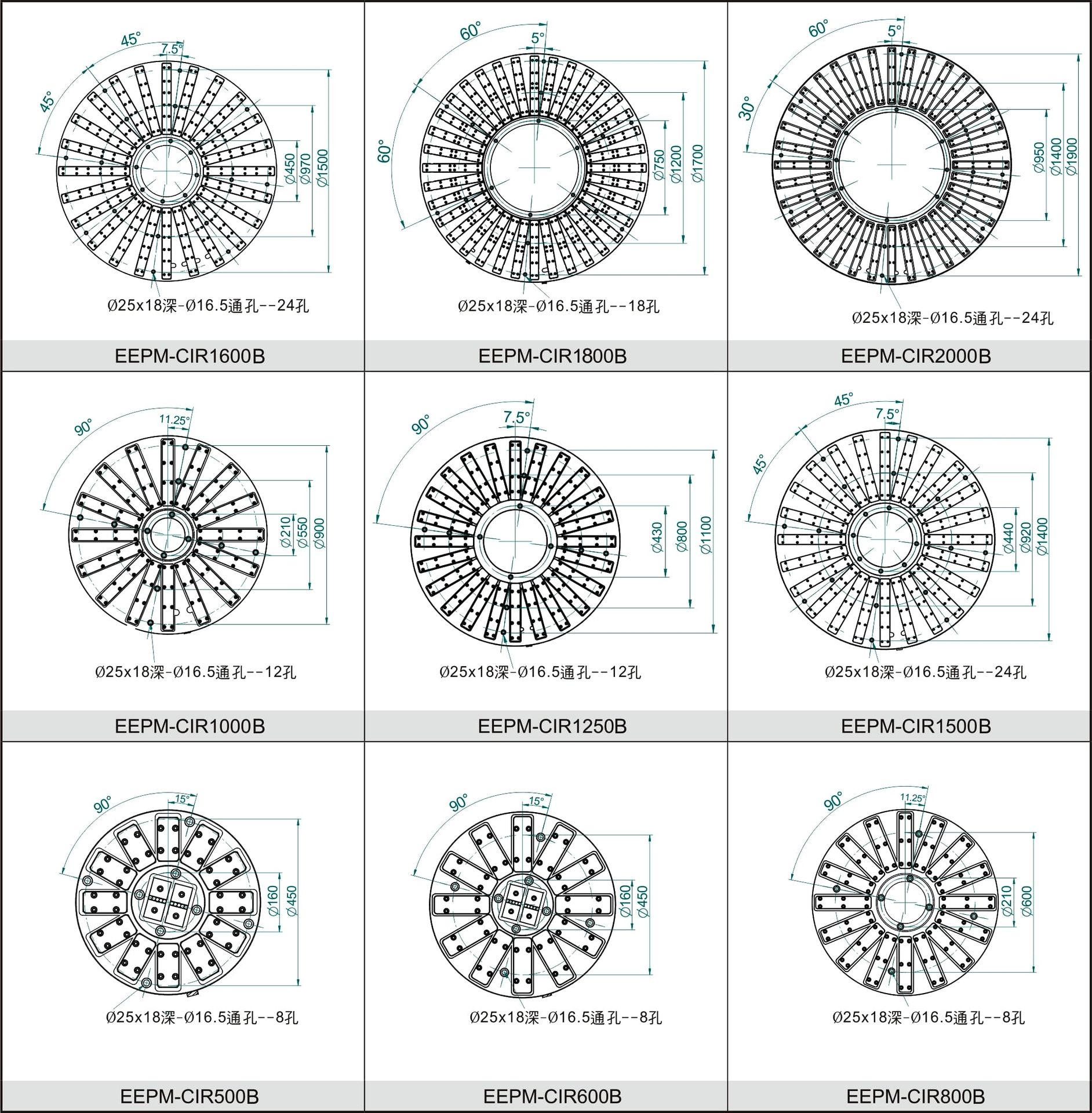

    單位:mm

    型號尺寸 磁級數 最大磁力 磁盤
    淨重     		電壓
    (單相)     		電流 AMP 控制器
    (已含)     		電壓
    (單相)     		電流 AMP 控制器
    (已含)
    外徑 內徑 高度
    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf±5%  104kg 夾頭
    直流
    220V

    控制器
    交流
    220V
    /
    480V    		 35A  C1-G 夾具
    直流
    380V

    控制器
    交流
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500kgf±5%  148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf±5%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000kgf±5%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf±5%  828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf±5%  1325kg  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600kgf±5%  1507kg  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf±5%  2290kg  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf±5%  2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -
