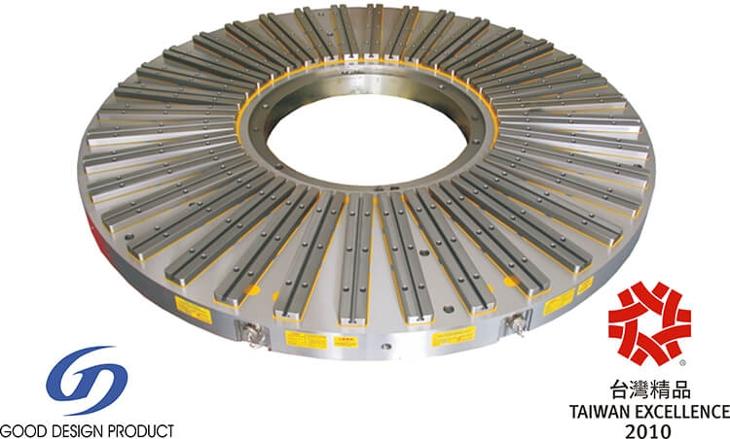

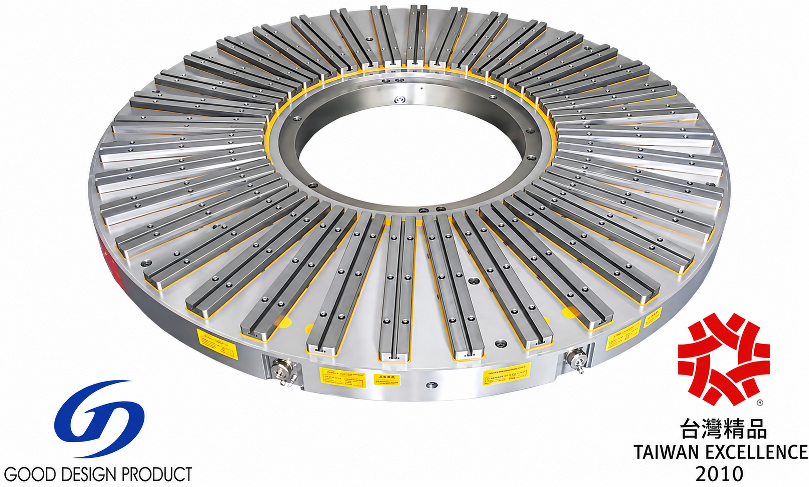

EEPM-CIRA & EEPM-CIR Serisi

Yuvarlak Manyetik Ayna
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=c3318c0

Elektro-Kalıcı Manyetik Tabla

    Bu kombinasyon mevcut değil.


    Dairesel elektro-kalıcı manyetik ayna tasarımı, iş parçasının engelsiz bir şekilde sıkıştırılmasını ve işlenmesini sağlayarak, iş parçasının beş yüzüne de serbest erişim imkanı sunar ve beş taraflı işlemenin işlevselliğini gerçek anlamda gerçekleştirir.

    ÖzellikTeknik ÖzelliklerPratik Durum(Resim)  Pratik Durum (Video)

    Özellik

    • Yuvarlak tip ve radyal manyetik kutuplar, yuvarlak tip ve her türlü iş parçası işleme için uygundur.
    • İş parçaları Manyetik Kıskaç'ın tüm kutuplarına temas edebilir, minimum 1600Kgf (1.6 ton) ±5% ve maksimum 4400Kgf (4.0 ton) ±5% süper güçlü manyetik kuvvet, iş parçasının boyutuna ve manyetik kıskaçın büyüklüğüne bağlıdır. (Lütfen teknik özellikler listesine bakın)
    • 1 ~ 10 saniye güç AÇIK ve KAPALI kontrolü. Manyetik tabla AÇIK tutmak için elektrik gücü gerekmez, işleme sırasında tabla serbestçe dönerken kablo çıkarılabilir.
    • İşleme sırasında kesicilerin engelsiz hareketi, iş tutma üzerinde 5 yüzeyli işlemenin gerçek işlevleri.
    • Elektrik-Kalıcı Tasarımı, iş parçalarının doğruluğunu etkilemeyecek sıcaklığa asla ulaşmaz.

    Uygulamalar

    • Dikey Torna, CNC 5 Eksen İndeks Cihazı, CNC 5 Eksen İşleme Merkezi ile kombine kullanım için uygundur ...vb.
    • İş parçası için gerekli minimum boyutlar: EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm veya diğer iş parçası formlarının aynı boyutları.
    • Endüksiyon plakası ile işbirliği için daha fazla fonksiyon, iş tutmada konumlandırma yapabilir.


    • Yuvarlak tip ve radyal manyetik kutuplar, yuvarlak tip ve her türlü iş parçası işleme için uygundur.
    • İş parçaları Manyetik Ayakların tüm kutuplarına temas edebilir, minimum 6650Kgf (6.65 ton) ±5% ve maksimum 59,850Kgf (59.85 ton) ±5% süper güç manyetik kuvvet, iş parçasının boyutuna ve manyetik ayağa bağlıdır. (Lütfen spesifikasyon listesine bakın)
    • Güç AÇIK & KAPALI için 1~10 saniye kontrolü. Manyetik plakayı AÇIK tutmak için elektrik gücü gerekli değildir, işleme sırasında plakayı serbestçe döndürmek için kablo çıkarılabilir.
    • İşleme sırasında kesicilerin engelsiz hareketi, iş tutma üzerinde 5 yüzeyli işlemenin gerçek işlevleri.
    • Elektrik-Kalıcı Tasarımı, iş parçalarının doğruluğunu etkilemeyecek sıcaklığa asla ulaşmaz.

    Uygulamalar

    • Dikey Torna, CNC 5 Eksen İndeks Cihazı, CNC 5 Eksen İşleme Merkezi ile kombine kullanım için uygundur ...vb.
    • Gerekli minimum iş parçası boyutu:
       EEPM-CIR500-Ø300mm ; EEPM-CIR600-Ø360mm
       EEPM-CIR800-Ø500mm ; EEPM-CIR1000-Ø500mm
       EEPM-CIR1250-Ø850mm; EEPM-CIR1500-Ø850mm
       EEPM-CIR1600-Ø1200mm ; EEPM-CIR1800-Ø1200mm
       veya başka herhangi bir iş parçası formunun aynı boyutları.
    • İndüksiyon plakası ile işbirliği için daha fazla işlev, iş tutma üzerinde konumlandırma yapabilir.

    Müşteri ile başlayın - ne istediklerini öğrenin ve onlara verin.

    Teknik Özellikler

    Birim:mm

    MODEL NUMARASI.BOYUT NO. OF KUTUP MANYETİK KUVVET CHUCK N.W.  GERİLİM
    (Tek aşama)     		AKIM AMP KONTROLÖR (dahil)
    OD ID YÜKSEKT
    EEPM-CIR300A  Ø300  0 55 6 1600kgf±5%  30kg  CHUCK
    DC
    220V

    KONTROLÖR
    AC
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf±5%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400kgf±5% 85kg  22A  C1-G

    Birim:mm

    MODEL NUMARASI.BOYUT NO. OF KUTUP MANYETİK KUVVET CHUCK N.W.  GERİLİM
    (Tek aşama)     		AKIM AMP KONTROLÖR (dahil) GERİLİM
    (Tek aşama)     		AKIM AMP KONTROLÖR (dahil)
    OD ID YÜKSEK
    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf±5%  104kg CHUCK
    DC
    220V

    KONTROLÖR
    AC
    220V
    /
    480V    		 35A  C1-G MANDREN
    DC
    380V

    KONTROL CİHAZI
    AC
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500kgf±5%  148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf±5%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000kgf±5%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf±5%  828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf±5%  1325kg  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600kgf±5%  1507kg  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf±5%  2290kg  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf±5%  2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -
