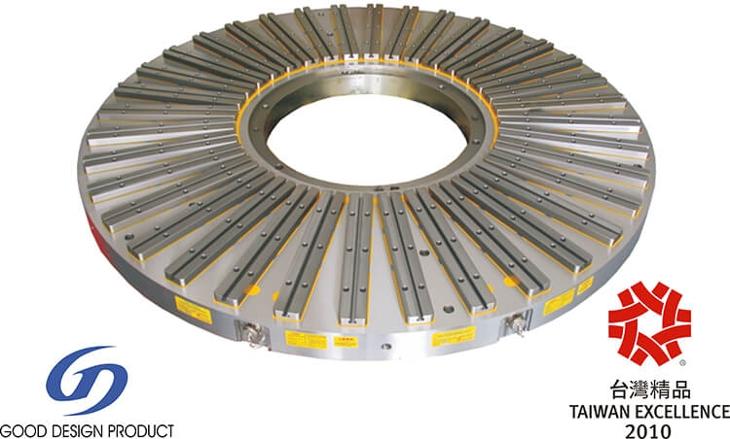

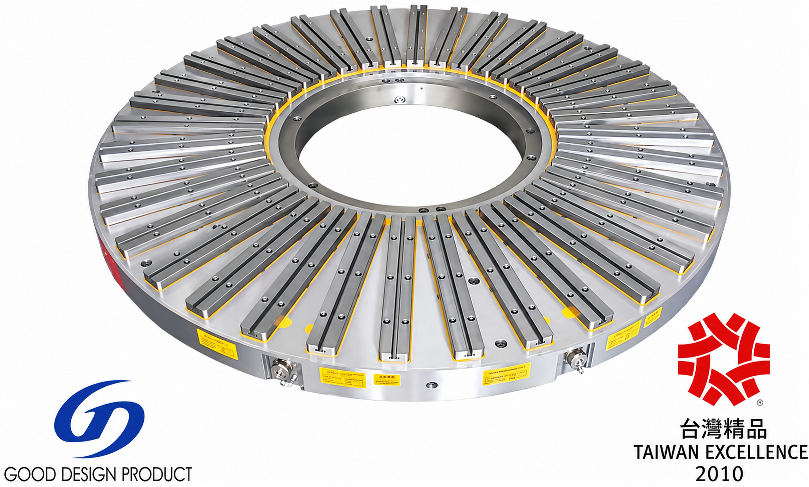

EEPM-CIRA & EEPM-CIR Serie

Rundes Magnetfutter
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=01dda9d

Elektro-permanenter Magnetspannfutter

    Diese Kombination existiert nicht.


    Die kreisförmige Konstruktion des elektropermanenten Magnetspannfutters ermöglicht ein ungehindertes Spannen und Bearbeiten des Werkstücks und somit den freien Zugang zu allen fünf Seiten des Werkstücks, wodurch die Funktionalität der fünfseitigen Bearbeitung vollumfänglich realisiert wird.

    MerkmalSpezifikationPraktischer Fall (Bild)  Praktischer Fall (Video)

    Merkmal

    • Rundtyp und strahlende Magnetpole, geeignet zum Spannen von runden Typen und jeglichen Formen von Werkstückbearbeitungen.
    • Werkstücke können alle Pole des Magnetspannfutters berühren, super starke Magnetkraft von mindestens 1600Kgf (1,6 Tonnen) ±5% und maximal 4400Kgf (4,0 Tonnen) ±5%, es hängt von der Größe des Werkstücks und des Magnetspannfutters ab. (Bitte beachten Sie die Spezifikationsliste)
    • 1 ~ 10 Sekunden Steuerung für Ein- & Ausschalten. Keine Stromversorgung erforderlich, um den Magnetspannfutter einzuschalten, das Kabel kann abgenommen werden, um den Spannfutter beim Bearbeiten frei zu drehen.
    • Ungehinderte Bewegung der Fräser während der Bearbeitung, die tatsächlichen Funktionen der Bearbeitung auf 5 Seiten bei der Werkstückspannung.
    • Design eines elektrisch-permanenten Systems, das nie die Temperatur erreicht, um die Genauigkeit der Werkstücke zu beeinflussen.

    Anwendungen

    • Geeignet zur Verwendung in Kombination mit Vertikaldrehmaschinen, CNC 5-Achsen-Indexgeräten, CNC 5-Achsen-Bearbeitungszentren ...etc.
    • Mindesmaß des Werkstücks erforderlich als: EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR500-Ø500mm oder gleiche Abmessungen anderer Werkstückformen.
    • Mehr Funktionen zur Zusammenarbeit mit Induktionsplatte, kann Positionierung auf Werkstückspannvorrichtung durchführen.


    • Rundtyp und strahlende Magnetpole, geeignet zum Spannen von runden Typen und jeglichen Formen von Werkstückbearbeitungen.
    • Werkstücke können an alle Pole des Magnetspannfutters berührt werden, Superkraft-Magnetkraft mit einem Minimum von 6650 Kgf (6,65 Tonnen) % und einem Maximum von 59.850 Kgf (59,85 Tonnen) %, dies hängt von der Größe des Werkstücks und des Magnetspannfutters ab. (Bitte beachten Sie die Spezifikationsliste)
    • 1~10 Sekunden Steuerung für EIN- & AUS-Schaltung. Keine Stromversorgung erforderlich, um die Magnetplatte EIN zu halten; das Kabel kann abgenommen werden, um die Platte beim Bearbeiten frei drehen zu können.
    • Ungehinderte Bewegung der Fräser während der Bearbeitung, die tatsächlichen Funktionen der Bearbeitung auf 5 Seiten bei der Werkstückspannung.
    • Design eines elektrisch-permanenten Systems, das nie die Temperatur erreicht, um die Genauigkeit der Werkstücke zu beeinflussen.

    Anwendungen

    • Geeignet zur Verwendung in Kombination mit Vertikaldrehmaschinen, CNC 5-Achsen-Indexgeräten, CNC 5-Achsen-Bearbeitungszentren ...etc.
    • Mindestabmessung des erforderlichen Werkstücks wie folgt:
       EEPM-CIR500-Ø300mm ; EEPM-CIR600-Ø360mm
       EEPM-CIR800-Ø500mm ; EEPM-CIR1000-Ø500mm
       EEPM-CIR1250-Ø850mm; EEPM-CIR1500-Ø850mm
       EEPM-CIR1600-Ø1200mm ; EEPM-CIR1800-Ø1200mm
       oder gleiche Abmessungen von Werkstücken in anderen Formen.
    • Mehr Funktionen zur Zusammenarbeit mit der Induktionsplatte, kann Positionierung auf der Werkstückaufnahme durchführen.

    Beginnen Sie mit dem Kunden – finden Sie heraus, was er will, und geben Sie es ihm.

    Spezifikation

    Einheit:mm

    MODELL NR.ABMESSUNGEN ANZAHL DER
    POLE     		MAGNETKRAFT FUTTER N.W. STROMSPANNUNG
    (Einzelphase)     		AKTUELL AMP CONTROLLER
    (inklusive)
    OD ID HÖHE
    EEPM-CIR300A  Ø300  0 55 6 1600kgf ±5%  30kg  FUTTER
    DC
    220V

    REGLERIN
    AC
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf ±5%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400kgf ±5% 85kg  22A  C1-G

    Einheit:mm

    MODELL NR.ABMESSUNGEN ANZAHL DER
    POLE     		MAGNETKRAFT FUTTER N.W. STROMSPANNUNG
    (Einzelphase)     		AKTUELL AMP CONTROLLER
    (inklusive)     		STROMSPANNUNG
    (Einzelphase)     		AKTUELL AMP CONTROLLER
    (inklusive)
    OD ID HÖHE
    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf±5%  104kg FUTTER
    DC
    220V

    REGLERIN
    AC
    220V
    /
    480V    		 35A  C1-G FUTTER
    DC
    380V

    REGLERIN
    AC
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500kgf±5%  148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf±5%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000kgf±5%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf±5%   828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf±5%   1325kg  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600kgf±5%  1507kg  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf±5%   2290kg  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf±5%   2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -

    Optionales Zubehör – Induktionsblock

    1. Die Induktionsblöcke der Serie EEPM-CIRIB sind für EEPM-CIR-Magnetspannplatten konzipiert und erweitern die Möglichkeiten der Werkstückspannung erheblich.

    2. Komfort und Präzision: Die Induktionsblöcke sind austauschbare Verschleißteile. Ihre Oberfläche kann direkt auf der Maschine bearbeitet oder entsprechend der Werkstückgeometrie geformt werden. Dadurch entspricht die Parallelität des Induktionsblocks stets 100 % der Ausrichtung und Genauigkeit der Maschine.

    MAGNETISCHER POLSCHUH  MIT T-NUT  L  B  H
    EEPM-CIRIB300A  EEPM-CIRIB300AT 96 mm 35 mm 15 mm
    EEPM-CIRIB400A  EEPM-CIRIB400AT 145 mm 35 mm 15 mm
    EEPM-CIRIB500A  EEPM-CIRIB500AT 181 mm 35 mm 15 mm
    EEPM-CIRIB500B  EEPM-CIRIB500BT 120 mm 60 mm 15 mm
    EEPM-CIRIB600B  EEPM-CIRIB600BT 180 mm 60 mm 15 mm
    EEPM-CIRIB800B  EEPM-CIRIB800BT 240 mm 55 mm 15 mm
    EEPM-CIRIB1000B  EEPM-CIRIB1000BT 335 mm 55 mm 15 mm
    EEPM-CIRIB1250B  EEPM-CIRIB1250BT 350 mm 60 mm 15 mm
    EEPM-CIRIB1500B  EEPM-CIRIB1500BT 465 mm 65 mm 15 mm
    EEPM-CIRIB1600B  EEPM-CIRIB1600BT 530 mm 65 mm 15 mm
    EEPM-CIRIB1800B  EEPM-CIRIB1800BT 470 mm 65 mm 15 mm
    EEPM-CIRIB2000B  EEPM-CIRIB2000BT 475 mm 65 mm 15 mm
