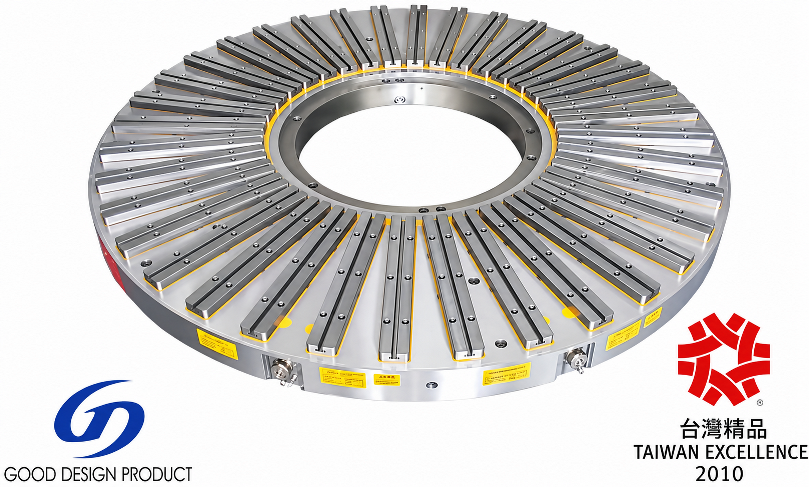

EEPM-CIRA & EEPM-CIR 系列

适用于立式车床、CNC 五轴综合切削加工机等结合使用
https://www.earth-chain.com/web/image/product.template/71/image_1920?unique=c3318c0

永磁式电控磁盘


    此组合不存在。


    圆形永久磁盘电控式设计，1~10 秒充退磁 ( 视磁盘大小而定 )，磁力可调整，充磁后无需持续供电，故充磁后可将电线拿掉，磁盘可自由旋转，无电线干扰。

    特征规格实际案例（图片）  实际案例（视频）

    特征

    • 圆形放射状磁极设计，适合圆形及任何形状之工件夹持加工。
    • 工件可同时接触所有磁极，磁力最小为 1600Kgf (1.6 吨) ±5% ; 最大可达 4400Kgf (4.4 吨)±5%- 视工件大小及磁盘 尺寸而定。 (实际磁力请参考规格表)。
    • 圆形永久磁盘电控式设计，1-10 秒充退磁 (视磁盘大小而定)，磁力可调整，充磁后无须持续供电，故充磁后可将电线拿掉，磁盘可自由旋转，无电线干扰。
    • 工件夹持加工无障碍，可自由加工工件之任何五面，真正发挥五面加工之功能。
    • 永磁式电控设计，无温升问题，确保工件不变形

    适用范围

    • 适用于立式车床、CNC 五轴综合切削加工机等结合使用。
    • 最小工件面积要求：
      EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR 500-Ø500mm 以上或其它形状同等面积之工件。

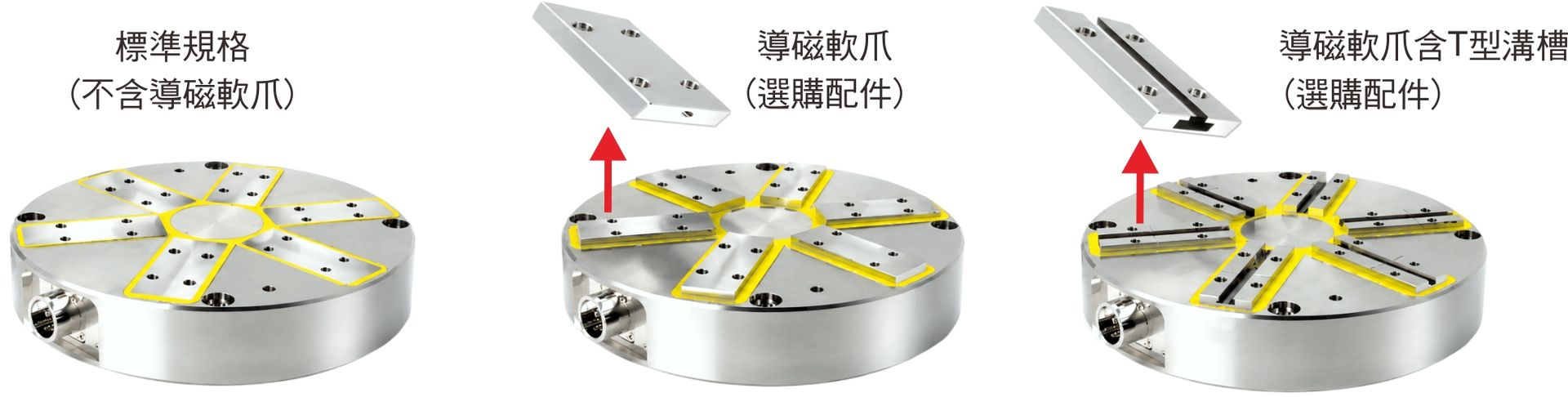

    • 配合导磁软爪可做定位夹持等更多功能用途。


    • 圆形放射状磁极设计，适合圆形及任何形状之工件夹持加工。
    • 工件可同时接触所有磁极，磁力最小为 6650Kgf (6.65吨) ±5% ; 最大可达 59,850Kgf (59.85 吨)±5%，视工件大小及磁盘尺寸而定。 (实际磁力请参考规格表)
    • 圆形永久磁盘电控式设计，1~10 秒充退磁 ( 视磁盘大小而定 )，磁力可调整，充磁后无需持续供电，故充磁后可将电线拿掉，磁盘可自由旋转，无电线干扰。
    • 工件夹持加工无障碍，可自由加工工件之任何五面，真正发挥五面加工之功能。
    • 永磁式电控设计，无温升问题，确保工件不变形

    适用范围

    • 适用于立式车床、CNC 五轴综合切削加工机等结合使用。
    • 最小工件面积要求：
      EEPM-CIR500-Ø300mm ；EEPM-CIR600-Ø360mm
      EEPM-CIR800-Ø500mm ；EEPM-CIR1000-Ø500mm
      EEPM-CIR1250-Ø850mm；EEPM-CIR1500-Ø850mm
      EEPM-CIR1600-Ø1200mm ；EEPM-CIR1800-Ø1200mm
      以上或其它形状同等面积之工件。
    • 配合导磁软爪，可做定位夹持等更多功能用途。

    从顾客出发——找出他们想要什么并给予他们。

    规格

    单位:mm

    型号 尺寸 磁极数量 磁力 电磁吸盘净重 电压
    （单相）    		 电流（安培） 控制器（含）
    外径 (OD) 内径 (ID) 高度

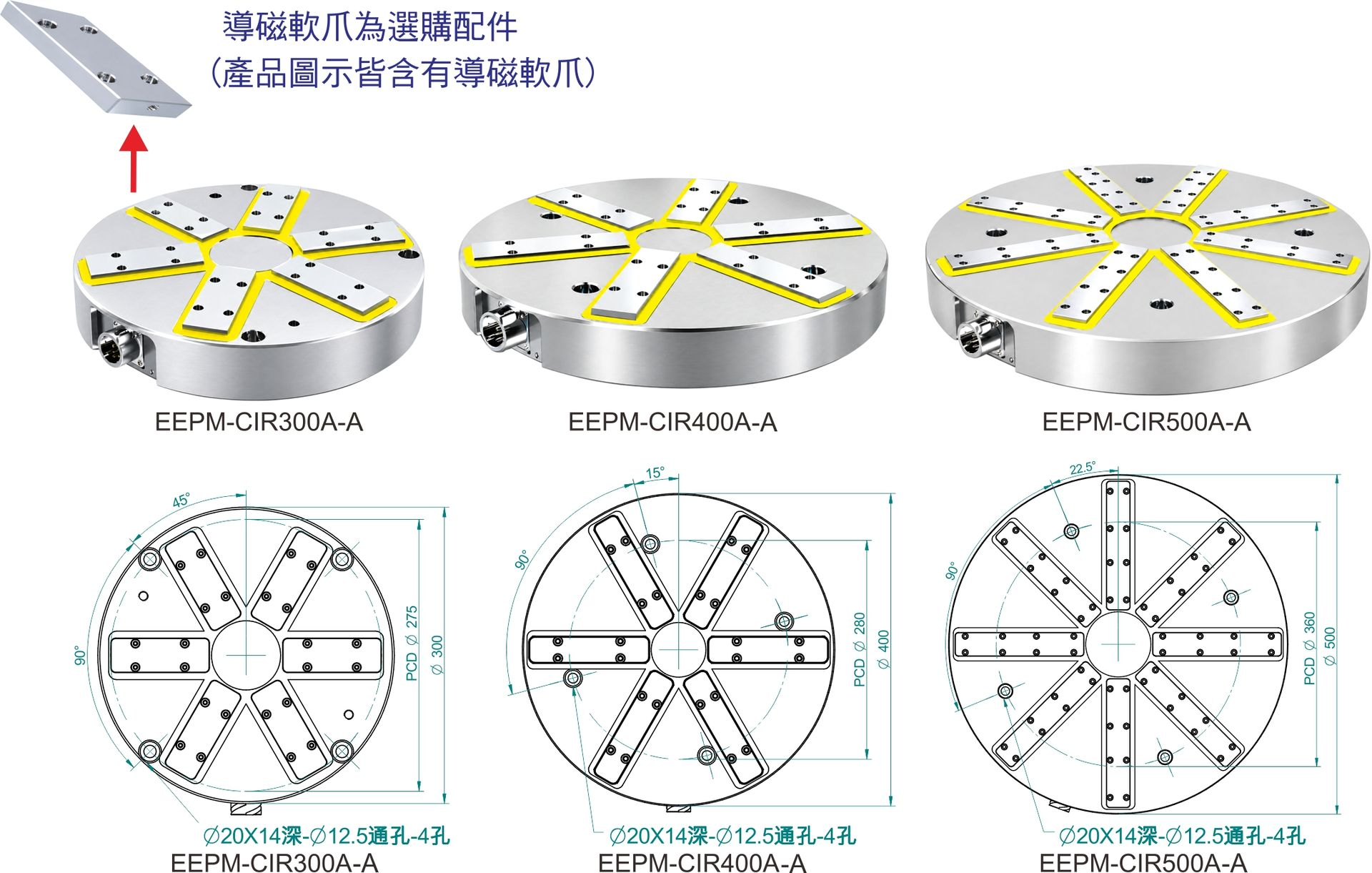

    EEPM-CIR300A  Ø300  0 55 6 1600kgf±5%  30kg  卡盘
    DC
    220V

    控制器
    AC
    220V
    /
    480V    		 7A  C1-G
    EEPM-CIR400A  Ø400  0 55 6 2480kgf±5%  55kg  18A  C1-G
    EEPM-CIR500A  Ø500  0 55 8 4400kgf±5% 85kg  22A  C1-G

    单位:mm

    型号 尺寸 磁极数量 磁力 电磁吸盘净重 电压
    （单相）    		 电流（安培） 控制器（包含） 电压
    （单相）    		 电流（安培） 控制器（包含）
    外径 (OD) 内径 (ID) 高度

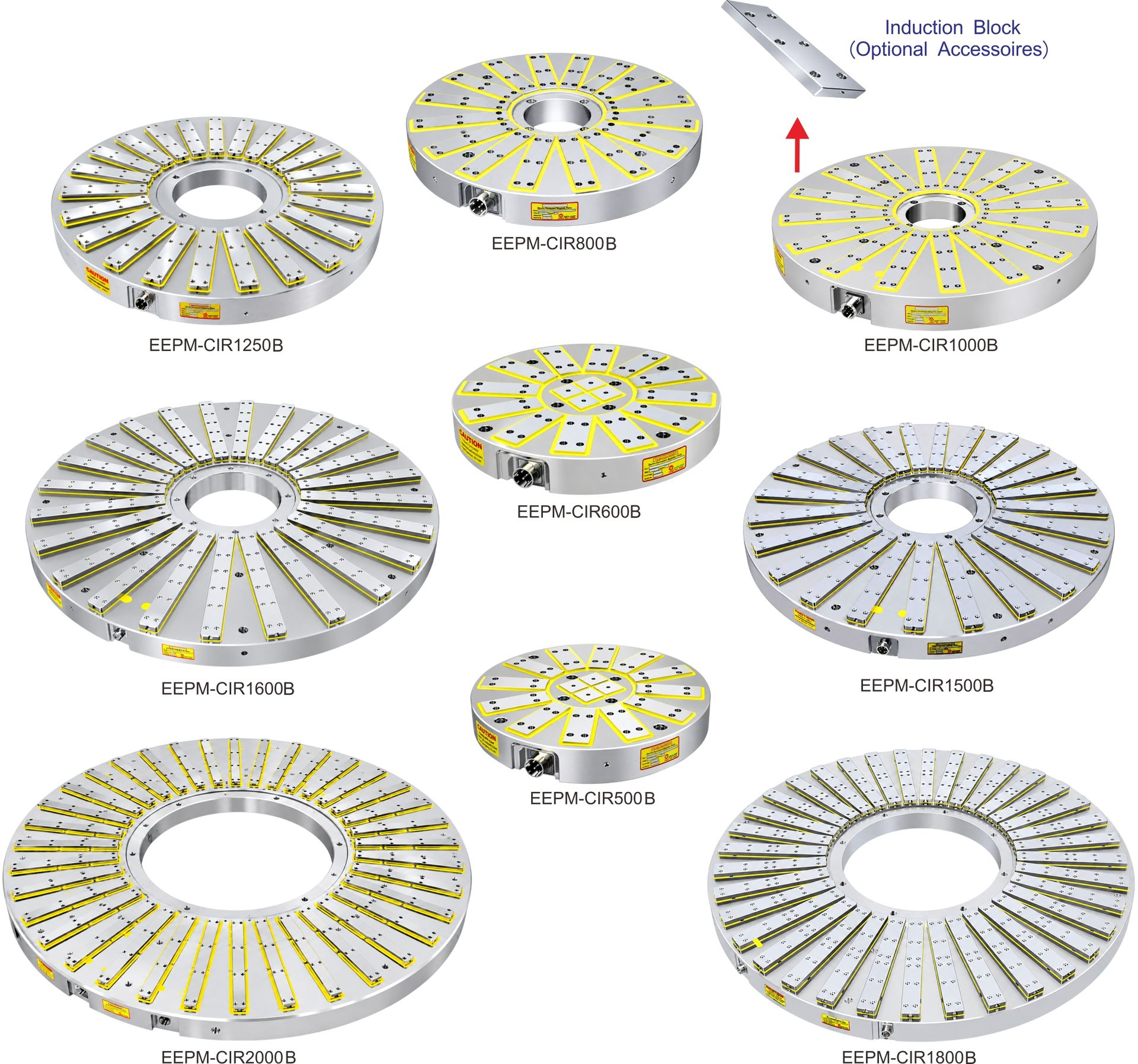

    EEPM-CIR500B  Ø500  0 70 12/4 6650kgf±5%  104kg 卡盘
    DC
    220V

    控制器
    AC
    220V
    /
    480V    		 35A  C1-G 夹头
    DC
    380V

    控制器
    AC
    380V
    /
    440V    		 15A  C1-B
    EEPM-CIR600B  Ø600  0 70 12/4 9500kgf±5%  148kg  23A  C2-G  15A  C2-B
    EEPM-CIR800B  Ø800  Ø250  85 16 15200kgf±5%  302kg  30A  C2-G  28A  C2-B
    EEPM-CIR1000B  Ø1000  Ø250  85 16 19000公斤力±5%  471kg  24A  C4-G  20A  C4-B
    EEPM-CIR1250B  Ø1260  Ø500  90 24 28500kgf%  828kg  33A  C4-G  18A  C4-B
    EEPM-CIR1500B  Ø1520  Ø500  100 24 39900kgf±5%  1325公斤  24A  C8-G  25A  C8-B
    EEPM-CIR1600B  Ø1630  Ø500  100 24 45600公斤力±5%  1507千克  24A  C8-G  20A  C8-B
    EEPM-CIR1800B  Ø1820  Ø800  100 36 59850kgf±5%  2290公斤  33A  C8-G  28A  C8-B
    EEPM-CIR2000B  Ø2050 Ø1000  110 36 59850kgf±5%  2490kg  33A  C8-G  28A  C8-B
    EEPM-CIR2600B - - - - - - - - - -
    EEPM-CIR3000B - - - - - - - - - -
