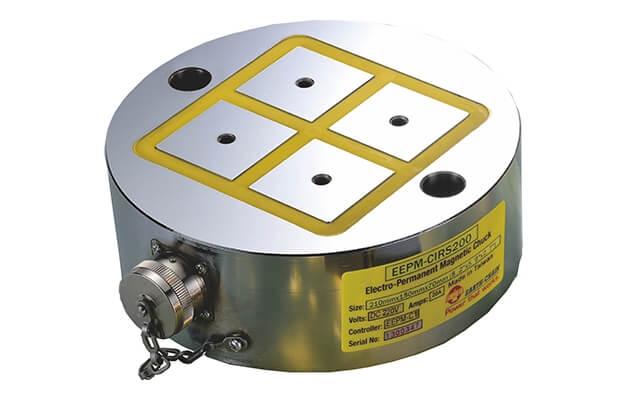

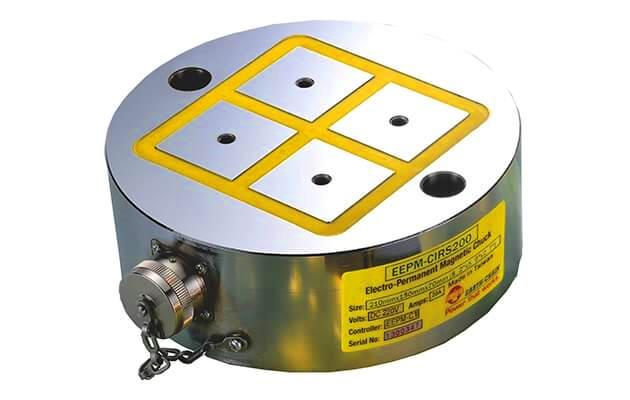

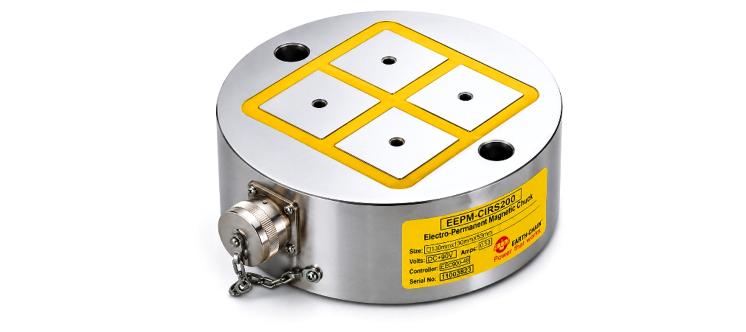

EEPM-CIRSA & EEPM-CIRS Serisi

Yuvarlak Manyetik Ayna
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=c3318c0

Elektro-Kalıcı Manyetik Tabla

    Bu kombinasyon mevcut değil.


    1~10 saniye güç AÇMA ve KAPAMA kontrolü. Manyetik tabla AÇIK olduğunda elektrik gücü gerektirmez, işleme sırasında tabla serbestçe dönebilir, kablo çıkarılabilir.

    ÖzellikSpesifikasyonPratik Durum(Resim)  Pratik Örnek (Video)

    Özellik

    • Yuvarlak tip ve radyal manyetik kutuplar, yuvarlak tip ve her türlü iş parçası işleme için uygundur
    • İş parçaları, Manyetik Tabla'nın tüm kutuplarına dokunabilir, minimum 1600Kgf (1.6 ton) ±%5 ve maksimum 4400Kgf (4.0 ton) ±%5 süper güç manyetik kuvvet, iş parçasının ve manyetik tablanın boyutuna bağlıdır. (Lütfen teknik özellikler listesine bakınız).
    • Açma & kapama için 1 ~ 10 saniye kontrol. Manyetik tabla açıkken elektrik gücü gerektirmez, işleme sırasında tablası serbestçe döndürmek için kablo çıkarılabilir.
    • Kesicilerin işleme sırasında engelsiz hareketi, iş parçası üzerinde 5 yüzey işleme işlevlerinin gerçek hali.
    • Elektrik-Kalıcı tasarım, iş parçalarının doğruluğunu etkilemek için asla sıcaklık almaz.


    Uygulamalar
    • Dikey Torna, CNC 5 Eksen İndeks Cihazı, CNC 5 Eksen İşleme Merkezi ...vb. ile birlikte kullanım için uygundur.
    • Gerekli iş parçasının minimum boyutu:
      EEPM-CIR300-⌀300mm; EEPM-CIR400-⌀360mm; EEPM-CIR 500-⌀500mm veya başka herhangi bir formdaki iş parçalarının aynı boyutları.
    • İndüksiyon plakası ile işbirliği için daha fazla işlev, iş tutmada konumlandırma yapabilir.
    • 1~10 saniye güç AÇMA ve KAPAMA kontrolü. Manyetik tabla AÇIK olduğunda elektrik gücü gerektirmez, işleme sırasında tabla serbestçe dönebilir, kablo çıkarılabilir.
    • Kesim işlemi sırasında kesici makinelerin engelsiz hareketi, iş tutma üzerinde 5 taraflı işleme işlevlerinin gerçekten işlevsel olması.

    Uygulamalar:

    • EEPM-CIRSA: İnce ve küçük iş parçaları için uygun.(Direk Boyutu 35X35 mm, Manyetik Kuvvet 580 kgf/4 Direk)
    • EEPM-CIRS: İnce ve orta kalınlıktaki iş parçaları için uygundur. (Kutup Boyutu 50X50 mm, Manyetik Kuvvet 1250 kgf/4 Kutup)
    • Optimum sıkıştırma için 4 alternatif manyetik kare kutup ve üzeri temas gerektiğinden iş parçasının minimum boyutu gereklidir.
    • İndüksiyon Bloğu ve Yay Bloğu ile işbirliği için daha fazla fonksiyon. (Opsiyonel Aksesuarların detaylarına bakın)

    Müşteriyle başlayın - ne istediklerini öğrenin ve onlara verin.

    Spesifikasyon

    Birim:mm

    MODEL NUMARASIBOYUTALAN KUTUP KUTUP
    SAYISI    		CHUCK
    N.W.    		GERİLİM
    (Tek faz)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    D YÜKSEKLİK
    EEPM-CIRS150A  Ø150  50 7 35×35 4 6kg CHUCK
    DC
    220V

    CONTROLLER
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    Birim:mm

    MODEL NUMARASIBOYUT　ALANKUTUPKUTUP
    SAYISI    		CHUCK
    N.W.    		GERİLİM
    (Tek faz)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek faz)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    DYÜKSEKLİK
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg CHUCK
    DC
    220V

    CONTROLLER
    AC
    220V
    /
    480V    		 15A C1-G CHUCK
    DC
    380V

    CONTROLLER
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
