Serie EEPM-CIRSA & EEPM-CIRS

Mandrino magnetico rotondo
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=654bde4

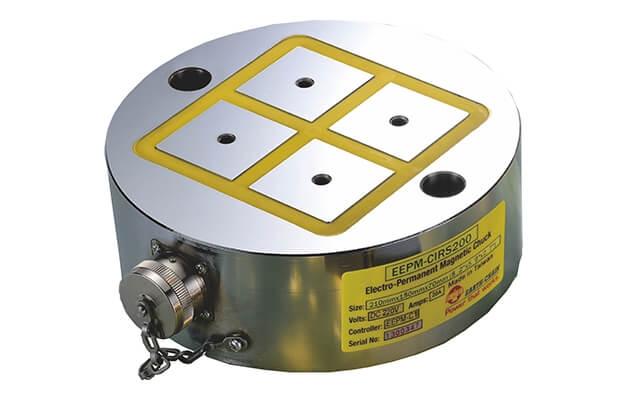

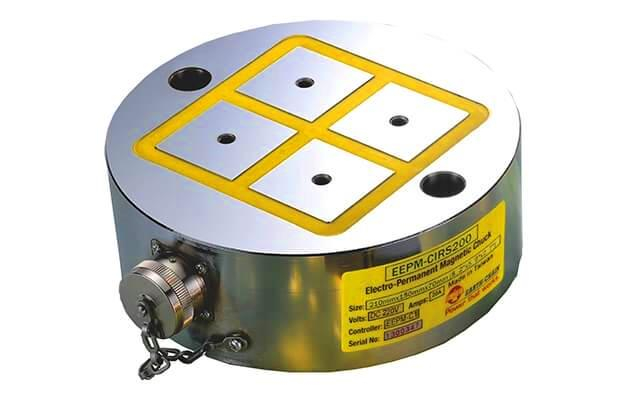

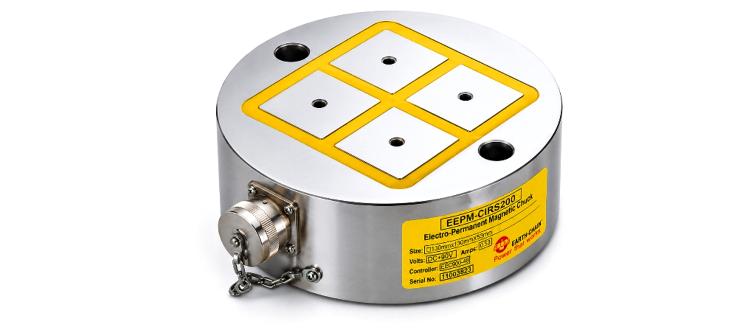

Mandrino Magnetico Elettro-Permanente

    Questa combinazione non esiste.


    Il mandrino magnetico circolare elettro-permanente è progettato per completare la magnetizzazione e la smagnetizzazione in 1–10 secondi (forza magnetica regolabile). Una volta magnetizzato, non richiede alimentazione continua. Il mandrino può ruotare liberamente senza interferenze dei cavi e consente la lavorazione su cinque lati, migliorando significativamente l’efficienza del lavoro.

    CaratteristicaSpecificheCaso Pratico (Immagine)  Caso Pratico (Video)

    Caratteristica

    • Tipo rotondo e poli magnetici radianti, adatto per il bloccaggio di pezzi rotondi e qualsiasi forma di lavorazione di pezzi
    • I pezzi possono essere toccati a tutti i poli del piano magnetico, con una forza magnetica super potente di almeno 1600Kgf (1.6 tonnellate) b15% e massimo di 4400Kgf (4.0 tonnellate)b15%, dipende dalle dimensioni del pezzo e del piano magnetico. (Si prega di fare riferimento alla lista delle specifiche).
    • Controllo da 1 a 10 secondi per l'accensione e lo spegnimento. Non è necessaria un'alimentazione elettrica per mantenere il mandrino magnetico acceso, il cavo può essere rimosso per girare liberamente il mandrino durante la lavorazione.
    • Movimento non ostruito degli utensili durante la lavorazione, le reali funzioni della lavorazione su 5 lati sul sistema di serraggio.
    • Progettazione di Magneti Elettrici-Permanenti, non subisce effetti termici che influenzano la precisione dei pezzi lavorati.


    Applicazioni
    • Adatto all'uso in combinazione con Tornio Verticale, Dispositivo di Indicizzazione CNC a 5 Assi, Centro di Lavoro CNC a 5 Assi ...ecc.
    • Dimensione minima del pezzo richiesta come:
      EEPM-CIR300-d8300mm; EEPM-CIR400-d8360mm; EEPM-CIR 500-d8500mm o stesse dimensioni di qualsiasi altra forma di pezzo.
    • Più funzioni per cooperare con la piastra a induzione, può fare il posizionamento sul fissaggio del pezzo.
    • Controllo da 1 a 10 secondi per accensione e spegnimento. Non è necessaria alimentazione elettrica per mantenere il mandrino magnetico acceso, il cavo può essere rimosso per girare liberamente il mandrino mentre si lavora.
    • Movimento non ostruito dei taglierini durante la lavorazione, le vere funzioni della lavorazione a 5 lati sul supporto del pezzo.

    Applicazioni:

    • EEPM-CIRSA: Adatto per pezzi di lavoro sottili e piccoli. (Dimensione del polo 35X35 mm, Forza magnetica 580 kgf/4 Poli)
    • EEPM-CIRS: Adatto per pezzi sottili e medi.(Dimensione del Polo 50X50 mm, Forza Magnetica 1250 kgf/4 Poli)
    • Dimensione minima del pezzo richiesta poiché è necessario il contatto con almeno 4 poli magnetici quadrati alternati per un bloccaggio ottimale.
    • Più funzioni per cooperare con Blocco Induzione e Blocco Molla. (Vedi i dettagli degli Accessori Opzionali)

    Inizia con il cliente – scopri cosa vogliono e daglielo.

    Specifiche

    Unità:mm

    Modello Dimensioni Passo Polo Numero di Poli Peso Netto Mandrino Tensione
    (Monofase)    		 Corrente
    (Ampere)    		 Controllore
    (incluso)
    Diametro (D) Altezza
    EEPM-CIRS150A  Ø150  50 7 35×35 4 6kg MANDRINO
    DC
    220V

    CONTROLLER
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    Unità:mm

    Modello Dimensioni Passo Polo Numero di
    Poli    		 Peso Netto
    Mandrino    		 Tensione
    (Monofase)    		 Corrente
    (Ampere)    		 Controllore
    (incluso)    		 Tensione
    (Monofase)    		 Corrente
    (Ampere)    		 Controllore
    (incluso)
    Diametro (D) Altezza
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg MANDRINO
    DC
    220V

    CONTROLLER
    AC
    220V
    /
    480V    		 15A C1-G PIANO
    DC
    380V

    CONTROLLER
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
