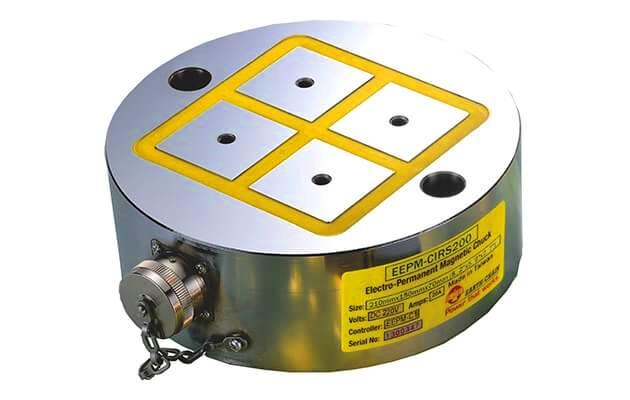

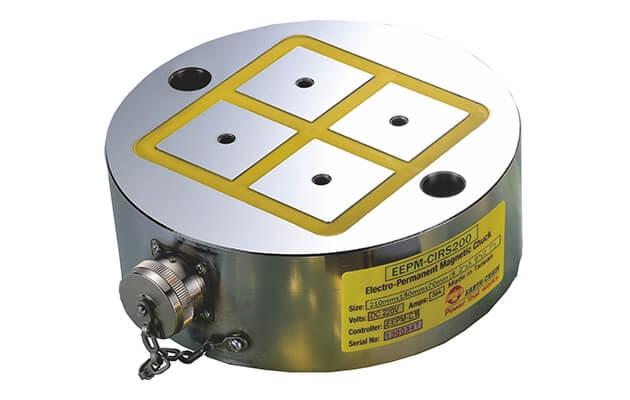

EEPM-CIRSA & EEPM-CIRS 系列

EEPM-CIRSA & EEPM-CIRS 系列

适用于旋转式平面磨床、CNC 五轴综合切削加工机等结合使用

电永磁吸盘

功能

圆形和辐射磁极，适用于夹持圆形和任何形式的工件加工
工件可以接觸到磁盤的所有極點，超強磁力最小為1600Kgf（1.6噸）7%和最大為4400Kgf（4.0噸）7%，這取決於工件和磁盤的大小。（請參閱規格表）。
1 ~ 10秒控制电源开关。保持磁盘开启不需要电力供应，加工时可以自由拆下电缆。
加工过程中刀具的无障碍运动，实现工件夹持时的五面加工功能。
电永磁设计，不受温度影响工件的精度。

应用

适用于与立式车床、CNC五轴分度装置、CNC五轴加工中心等结合使用。
工件所需的最小尺寸为：
EEPM-CIR300-×300mm；EEPM-CIR400-×360mm；EEPM-CIR 500-×500mm 或相同尺寸的其他形式的工件。
更多功能可与感应板协作，可以在工件夹持上进行定位。

圆形永久磁盘电控式设计，1~10 秒钟完成充退磁 ( 磁力可调整 )，充磁后无须持续供电，故可将电线拿掉，磁盘可自由旋转，无电线干扰。
工件夹持加工无障碍，可做五面加工，节省加工流程，大量提升工作效率。

适用范围:

EEPM-CIRSA 系列适用于薄、小型工件之综合切削加工(磁极 35X35 mm, 磁力 580 kgf/4 个磁极)。
EEEPM-CIRS 系列适用于中、大型工件之综合切削加工(磁极 50X50 mm, 磁力 1250 kgf/4 个磁极)。
工件夹持最适当条件 - 至少要有 4 个以上磁极接触面。
配合各式导磁软爪及滑动性弹簧块，使用功能更多。

从顾客出发——找出他们想要什么并给予他们。

规格

EEPM-CIRSA
EEPM-CIRS

单位:mm

型号	尺寸		极距	极尺寸	极数	卡盘净重	电压（单相）	电流（安培）	控制器（含）
型号	直径（D）	高度	极距	极尺寸	极数	卡盘净重	电压（单相）	电流（安培）	控制器（含）
EEPM-CIRS150A	Ø150	50	7	35×35	4	6kg	卡盘直流 220V 控制器交流 220V / 480V	20A	C1-G
EEPM-CIRS200A	Ø200	50	7		8	11kg		10A	C1-G
EEPM-CIRS250A	Ø250	50	7		16	17kg		25A	C1-G
EEPM-CIRS300A	Ø300	60	7		24	34kg		10A	C1-G
EEPM-CIRS350A	Ø350	60	7		34	46kg		26A	C1-G
EEPM-CIRS400A	Ø400	60	7		46	60kg		14A	C2-G
EEPM-CIRS450A	Ø450	70	7		55	88kg		21A	C2-G
EEPM-CIRS500A	Ø500	70	7		70	109kg		26A	C2-G
EEPM-CIRS550A	Ø550	70	7		84	132kg		15A	C4-G
EEPM-CIRS600A	Ø600	70	7		114	157kg		23A	C4-G

单位:mm

型号	尺寸		极距	磁极	磁极数量	卡盘净重	电压（单相）	电流（安培）	控制器（包含）	电压（单相）	电流（安培）	控制器（包含）
型号	6ff5f (D)	高度	极距	磁极	磁极数量	卡盘净重	电压（单相）	电流（安培）	控制器（包含）	电压（单相）	电流（安培）	控制器（包含）
EEPM-CIRS200B	Ø203	60	10	50×50	4	16kg	卡盘直流 220V 控制器交流 220V / 480V	15A	C1-G	卡盘直流 380V 控制器交流 380V / 440V	--	--
EEPM-CIRS300B	Ø320	60	10		12	35kg		20A	C1-G		5A	C1-B
EEPM-CIRS500B	Ø500	70	10		32	108kg		30A	C1-G		15A	C1-B
EEPM-CIRS600B	Ø620	70	10		52	169kg		21A	C2-G		22A	C2-B
EEPM-CIRS700B	Ø720	70	10		76	225kg		21A	C4-G		10A	C4-B
EEPM-CIRS800B	Ø820	80	10		96	334kg		23A	C4-G		9A	C4-B
EEPM-CIRS900B	Ø900	80	10		120	402kg		33A	C4-G		18A	C4-B
EEPM-CIRS1000B	Ø1020	90	10		164	581kg		29A	C8-G		27A	C8-B
EEPM-CIRS1100B	Ø1106	90	10		204	683kg		28A	C8-G		11A	C8-B
