EEPM-D Serie

Geeignet für mittlere und große Werkstücke bei der Schwerzerspanung.
https://www.earth-chain.com/web/image/product.template/15/image_1920?unique=272bccc

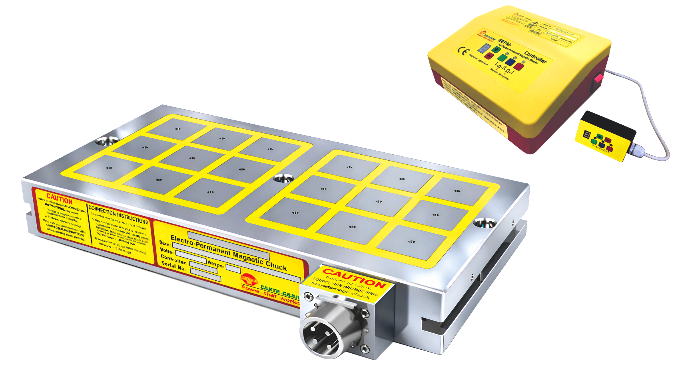

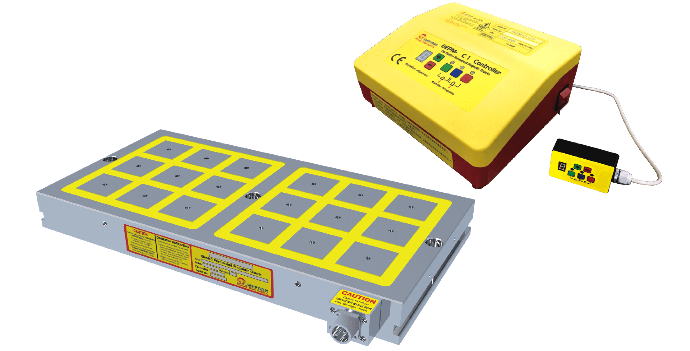

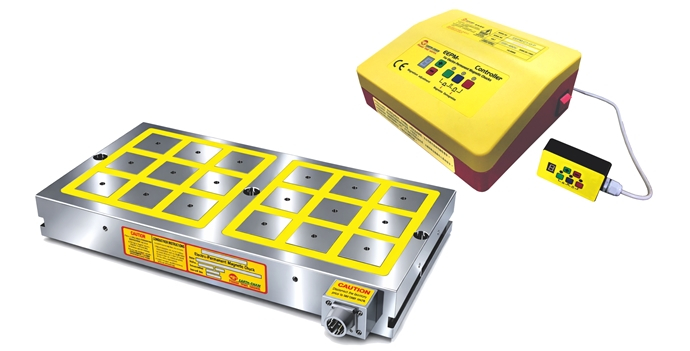

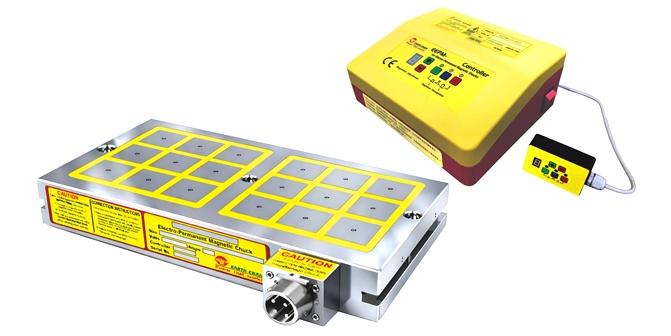

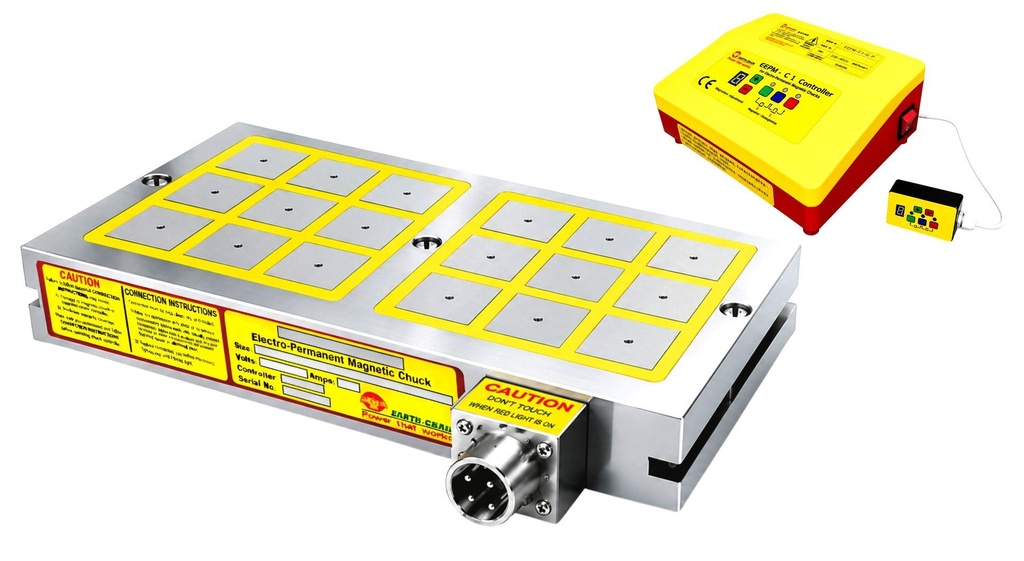

Elektro-Permanent-Magnetspannplatte


    Diese Kombination existiert nicht.


    Die elektro-permanente Magnetspannplatte EEPM-D eignet sich für die Bearbeitung mittelgroßer und großer Werkstücke. Sie ermöglicht ein Magnetisieren und Entmagnetisieren in 1–6 Sekunden, benötigt keine kontinuierliche Stromversorgung und verursacht keine Wärmeentwicklung, sodass die Bearbeitungsgenauigkeit nicht beeinträchtigt wird. In Kombination mit flussleitenden Weichbacken erlaubt sie die Fünfseitenbearbeitung, steigert die Gesamteffizienz erheblich und reduziert wiederholte Positioniertoleranzen, um höchste Präzisionsanforderungen zu erfüllen.

    MerkmalSpezifikationPraktischer Fall (Bild)  Praktischer Fall (Video)

    Merkmal

    Stange 70X70 mm, Flusslinie 40 mm, Magnetkraft 2800±5% kgf/4 Pole
    • 1-6 Sekunden Kontrolle für EIN & AUS. Keine Stromversorgung erforderlich, um den Magnetspannfutter EIN zu halten und bietet maximale Sicherheit bei Stromausfall. Temperaturen beeinflussen niemals die Genauigkeit der Werkstücke.
    • Mit 8 magnetischen Ebenen für verschiedene Werkstückgrößen und Anwendungen, um das Anhaften von Eisenspänen zu vermeiden.
    • Fähig zur Bearbeitung von 5 Seiten und ungehinderter Schneidebewegung während der Bearbeitung. Ermöglicht die Fertigstellung der Werkstückbearbeitung in einem Zyklus, während die beste Bearbeitungsgenauigkeit und eine stark erhöhte Arbeitseffizienz erreicht werden.
    • Einfach und bequem, ein Werkstück zu spannen, verkürzt die Spannzeit.
    • Mindestgröße des Werkstücks erforderlich, da 4 alternative magnetische Quadratpole und mehr Kontakte für optimalen Halt notwendig sind.
    • Mehr Funktionen zur Zusammenarbeit mit Induktionsblock und Federblock. (Siehe die Details der optionalen Zubehörteile)

    Spezifikation

    Einheit:mm

    MODELL NR.ABMESSUNGENTON
    G    		POLE
    P    		ANZAHL DER
    POLE    		GESAMTHALTEKRAFT
    kg±5%    		FUTTER
    N.W.    		STROMSPANNUNG
    (Einzelphase)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)    		REGLERIN
    (inbegriffen)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)
    W L S S1 M T H
    EEPM-3060D  340 670 30 25 30 M10  70 20 70×70 18 12600 126kg SPANNFUTTER
    DC
    220V

    STEUERGERÄT
    AC
    220V
    /
    480V    		 24A  C2-G SPANNFUTTER
    DC
    380V

    STEUERGERÄT
    AC
    380V
    /
    440V    		 25A  C1-B
    EEPM-4050D  430 530 30 25 --  20 14000 126kg  13A  C2-G  22A  C1-B
    EEPM-4060D  430 670 30 25 30 24 16800 159kg  24A  C2-G  29A  C1-B
    EEPM-4080D  430 850 30 25 30 32 22400 202kg  16A  C4-G  27A  C2-B
    EEPM-5060D  520 670 30 25 30 30 21000 193kg  19A  C2-G  17A  C2-B
    EEPM-5080D  520 850 30 25 30 40 28000 244kg  13A  C4-G  22A  C2-B
    EEPM-6060D  660 670 30 25 30 36 25200 245kg  15A  C4-G  25A  C2-B
    EEPM-6080D  660 850 30 25 30 48 33600 310kg  24A  C4-G  29A  C2-B
    EEPM-8080D 840 850 30 25 30 64 44800 395kg  32A  C8-G  27A  C4-B
    Einheit:mm

    3060D

    4050D

    4060D

    4080D

    5060D

    5080D

    6060D

    6080D

    8080D
