Serie EEPM-D

Adecuado para piezas de trabajo medianas y grandes en mecanizado de trabajo pesado.
https://www.earth-chain.com/web/image/product.template/15/image_1920?unique=272bccc

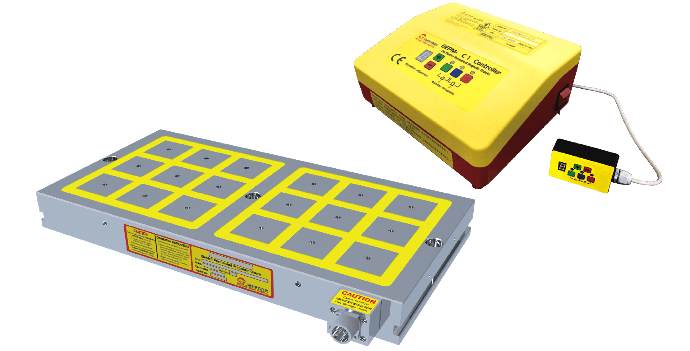

Mandril Magnético Electro-Permanente


    Esta combinación no existe.


    El plato magnético electropermanente EEPM-D es adecuado para el mecanizado de piezas de tamaño mediano y grande. Permite la magnetización y desmagnetización en 1–6 segundos, no requiere alimentación eléctrica continua y no genera calor, por lo que la precisión del mecanizado no se ve afectada. En combinación con mordazas blandas conductoras del flujo magnético, permite el mecanizado en cinco caras, mejorando significativamente la eficiencia de trabajo y reduciendo las tolerancias causadas por reposicionamientos repetidos para cumplir con los requisitos de precisión.

    CaracterísticaEspecificaciónCaso Práctico(Imagen)  Caso Práctico (Video)

    Característica

    Polo 70X70 mm, Línea de flujo 40 mm,Fuerza magnética 2800±5m kgf/4 Polos
    • Control de 1-6 segundos para encender y apagar. No se requiere suministro eléctrico para mantener el mandril magnético encendido y proporciona máxima seguridad en caso de falla de energía. Nunca permita que las temperaturas afecten la precisión de las piezas de trabajo.
    • Con 8 niveles magnéticos para diferentes tamaños de pieza de trabajo y aplicaciones para evitar que se adhiera la viruta de hierro.
    • Capaz de mecanizar 5 lados y movimiento del cortador sin obstrucciones durante el mecanizado. Permite que la pieza de trabajo se finalice en un ciclo, mientras se logra la mejor precisión de mecanizado y se incrementa altamente la eficiencia de trabajo.
    • Fácil y conveniente para sujetar una pieza de trabajo, reduce el tiempo de sujeción.
    • Tamaño mínimo de pieza de trabajo requerido ya que se necesitan 4 polos magnéticos cuadrados alternos y más contactos para una sujeción óptima.
    • Más funciones para cooperar con el Bloque de Inducción y el Bloque de Resorte. (Ver el detalle de Accesorios Opcionales)

    Especificación

    Unidad:mm

    N ba DE MODELO.DIMENSIÓNPASO
    G    		POLO
    P    		NÚMERO DE
    POLO    		FUERZA DE SUJECIÓN TOTAL
    FUERZA kgf ±5%    		LANZAR
    NOROESTE.    		VOLTAJE
    (Fase única)    		REAL
    AMPERIO    		CONTROLADORA
    (incluida)    		VOLTAJE
    (Fase única)    		REAL
    AMPERIO    		CONTROLADORA
    (incluida)
    W L S S1 M T H
    EEPM-3060D  340 670 30 25 30 M10  70 20 70x70 18 12600 126kg MANDRIL
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 24A  C2-G MANDRIL
    DC
    380V

    CONTROLADOR
    AC
    380V
    /
    440V    		 25A  C1-B
    EEPM-4050D  430 530 30 25 --  20 14000 126kg  13A  C2-G  22A  C1-B
    EEPM-4060D  430 670 30 25 30 24 16800 159kg  24A  C2-G  29A  C1-B
    EEPM-4080D  430 850 30 25 30 32 22400 202kg  16A  C4-G  27A  C2-B
    EEPM-5060D  520 670 30 25 30 30 21000 193kg  19A  C2-G  17A  C2-B
    EEPM-5080D  520 850 30 25 30 40 28000 244kg  13A  C4-G  22A  C2-B
    EEPM-6060D  660 670 30 25 30 36 25200 245kg  15A  C4-G  25A  C2-B
    EEPM-6080D  660 850 30 25 30 48 33600 310kg  24A  C4-G  29A  C2-B
    EEPM-8080D 840 850 30 25 30 64 44800 395kg  32A  C8-G  27A  C4-B
    Unidad:mm

    3060D

    4050D

    4060D

    4080D

    5060D

    5080D

    6060D

    6080D

    8080D
