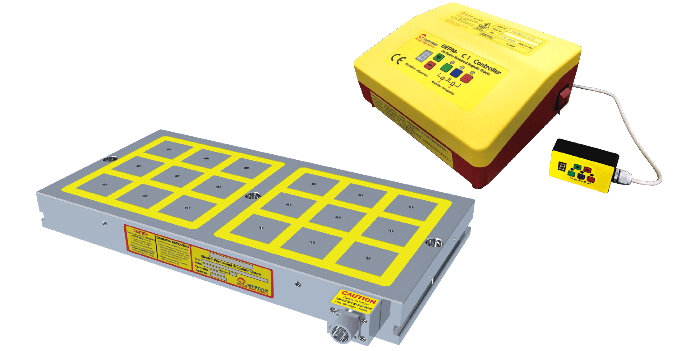

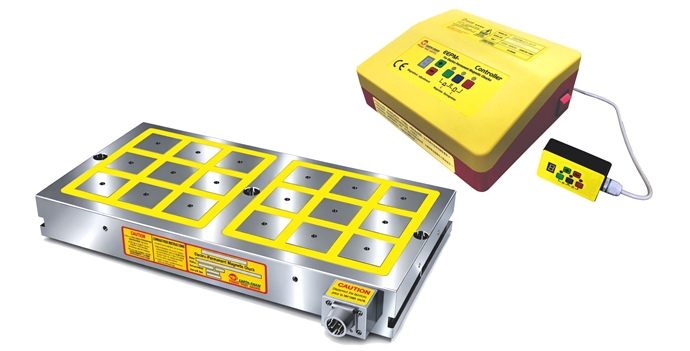

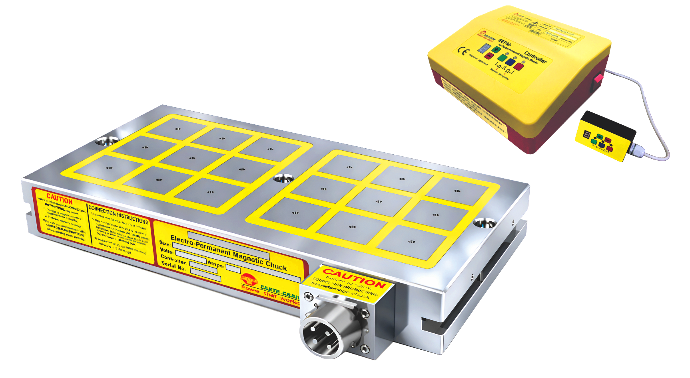

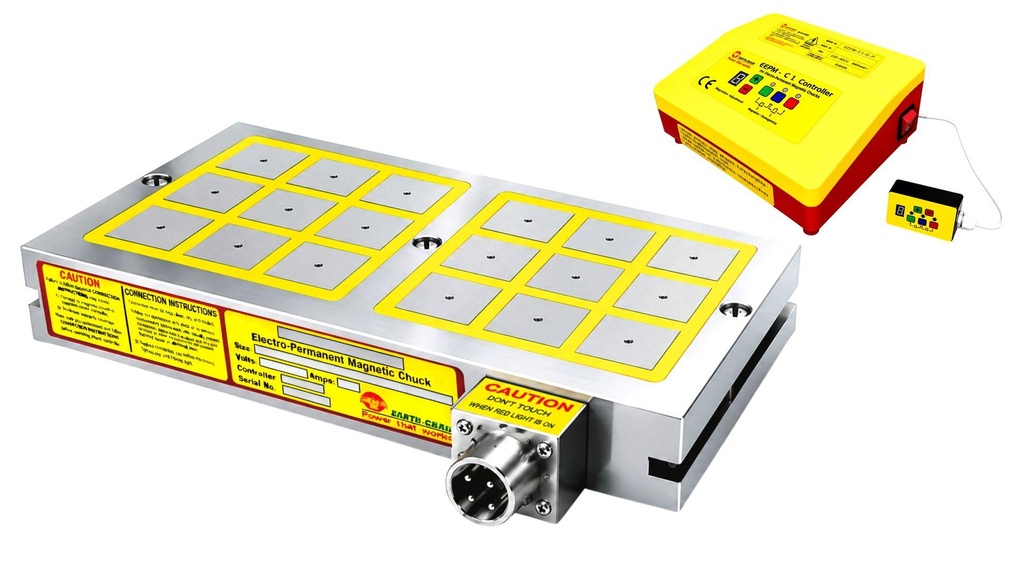

Série EEPM-D

Adequado para peças médias e grandes em maquinação pesada.
https://www.earth-chain.com/web/image/product.template/15/image_1920?unique=9ef23f2

Mandril Magnético Eletro-Permanente


    Esta combinação não existe.


    The EEPM-D Electro-Permanent Magnetic chuck is suitable for machining medium to large workpieces. It features 1–6 seconds magnetization and demagnetization, requires no continuous power supply, and generates no heat, ensuring machining accuracy is not affected. When combined with flux-conducting soft jaws, it enables five-sided machining, significantly improving overall productivity and reducing repeated positioning tolerances to meet precision requirements.

    CaracterísticaEspecificaçãoCaso Prático (Imagem)  Caso Prático (Vídeo)

    Característica

    Pólo 70X70 mm, Linha de Fluxo 40 mm, Força Magnética 2800±5% kgf/4 Pólos
    • Controle de 1-6 segundos para ligar e desligar. Não é necessário fornecimento elétrico para manter o mandril magnético ligado e fornece segurança máxima em caso de falha de energia. Nunca deixe as temperaturas afetarem a precisão das peças de trabalho.
    • Com 8 níveis magnéticos para diferentes tamanhos de peças e aplicações para evitar a aderência do cavaco de ferro.
    • Capaz de usinagem em 5 lados e movimento desobstruído do cortador durante a usinagem. Permite que a peça de trabalho seja finalizada em um ciclo, ainda alcançando a melhor precisão de usinagem e eficiência de trabalho altamente aumentada.
    • Fácil e conveniente para fixar uma peça de trabalho, reduz o tempo de fixação.
    • Tamanho mínimo da peça de trabalho necessário, pois são necessários 4 polos quadrados magnéticos alternados e contatos acima para uma fixação ideal.
    • Mais funções para cooperar com Bloco de Indução e Bloco de Mola. (Veja os detalhes dos Acessórios Opcionais)

    Especificação

    Unidade:mm

    MODELO DIMENSÕES PASSO
    G    		 POLO
    P    		 Nº DE POLOS FORÇA TOTAL DE FIXAÇÃO
    kgf ±5%    		 PESO
    LÍQ. DO MANDRIL    		 TENSÃO
    (Monofásico)    		 CORRENTE
    AMP    		 CONTROLADOR
    (Incluído)    		 TENSÃO
    (Monofásico)    		 CORRENTE
    AMP    		 CONTROLADOR
    (Incluído)
    Largura
    W    		 Comprimento
    L    		 S S1 M T H
    EEPM-3060D  340 670 30 25 30 M10  70 20 70×70 18 12600 126kg MANDRIL
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 24A  C2-G MANDRIL
    DC
    380V

    CONTROLADOR
    AC
    380V
    /
    440V    		 25A  C1-B
    EEPM-4050D  430 530 30 25 --  20 14000 126kg  13A  C2-G  22A  C1-B
    EEPM-4060D  430 670 30 25 30 24 16800 159kg  24A  C2-G  29A  C1-B
    EEPM-4080D  430 850 30 25 30 32 22400 202kg  16A  C4-G  27A  C2-B
    EEPM-5060D  520 670 30 25 30 30 21000 193kg  19A  C2-G  17A  C2-B
    EEPM-5080D  520 850 30 25 30 40 28000 244kg  13A  C4-G  22A  C2-B
    EEPM-6060D  660 670 30 25 30 36 25200 245kg  15A  C4-G  25A  C2-B
    EEPM-6080D  660 850 30 25 30 48 33600 310kg  24A  C4-G  29A  C2-B
    EEPM-8080D 840 850 30 25 30 64 44800 395kg  32A  C8-G  27A  C4-B
    Unidade:mm

    3060D

    4050D

    4060D

    4080D

    5060D

    5080D

    6060D

    6080D

    8080D
