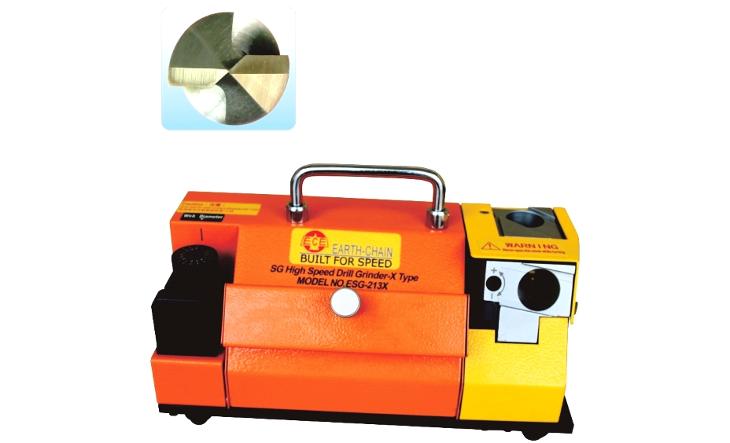

EDSG-213X

Spannzangenhalter: Lager montiert

(Einfacher & bequemer zum Festziehen)

Richten Sie den Bohrer in der Spannzangenhalterung ein

Folgen Sie den Schritten 1, 2, 3, 4, um den Bohrer im Spannzangenhalter zu befestigen (ohne zu spannen)***wie im Diagramm #1 gezeigt

Stellen Sie den Durchmesser des Bohrers ein

• Drehen Sie den Skalenring nach rechts auf die "0"-Position.
• Passen Sie die Skala an, um den Durchmesser des Bohrers zu erreichen.a***wie in Diagramm #2 gezeigt

Stellen Sie den Bohrer in die Schleifposition ein
Führen Sie den Spannzangenhalter mit Bohrer ein und drehen Sie nach rechts, dann ziehen Sie den Bohrer mit dem Spannzangenhalter fest, um die Schleifposition einzustellen.
***wie in Diagramm #3 gezeigt
Achtung: Der Skalenring ist möglicherweise nicht genau für den Bohrerdurchmesser, aufgrund eines gebrauchten Bohrers oder eines anderen Bohrermodells. Stellen Sie jedoch immer sicher, dass die mittige Kante des Bohrers parallel zur Lücke des "Spannzangenhalters" ist.
***wie im rechten Diagramm gezeigt

Schleifen Sie den Endanschliff des Bohrers

Setzen Sie den Spannzangenhalter mit Bohrer in die Endschlifföffnung ein und schieben Sie ihn langsam zum Schleifrad, dann bewegen Sie sich nach links und rechts zum Entgraten des Endschliffs, bis das Schleifgeräusch verschwindet. Nehmen Sie den Spannzangenhalter mit Bohrer heraus und wechseln Sie zur anderen Seite (um 180 Grad drehen), um erneut auf die gleiche Weise wie oben beschrieben zu schleifen.***wie in Diagramm #4 gezeigt

Schleifen Sie den Mittelpunkt des Bohrers

Setzen Sie den Spannzangenhalter mit Bohrer ein und drücken Sie leicht gegen das Schleifrad, dann bewegen Sie sich nach links und rechts, um die Entgratung vorzunehmen, bis das Schleifgeräusch verschwindet. Nehmen Sie den Spannzangenhalter mit Bohrer heraus und wechseln Sie zur anderen Seite (um 180 Grad drehen), um erneut auf die gleiche Weise wie oben beschrieben zu schleifen.***wie im Diagramm #5 gezeigt
Zentrierpunkt einstellen :
Stellen Sie "+" für größer ein
Stellen Sie "-" für kleiner ein

Schleifen Sie den sekundären Freiwinkel des Bohrers

Führen Sie den Spannzangenhalter mit dem Bohrer in den Schleifanschlag der Sekundärfreistellung ein und drücken Sie ihn langsam zum Schleifrad, um den Sekundärfreistellungswinkel des Bohrers zu schleifen, bis der Schleifvorgang abgeschlossen ist. Nehmen Sie den Spannzangenhalter mit dem Bohrer heraus und wechseln Sie zur anderen Seite (um 180 Grad drehen), um erneut auf die gleiche Weise wie oben beschrieben zu schleifen.***wie in Diagramm #6 gezeigt
Den Engpass einstellen :
Einstellung "+" für größer
Einstellung "-" für kleiner
