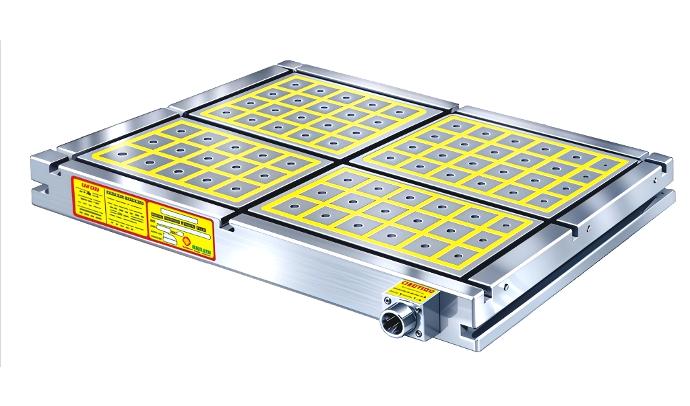

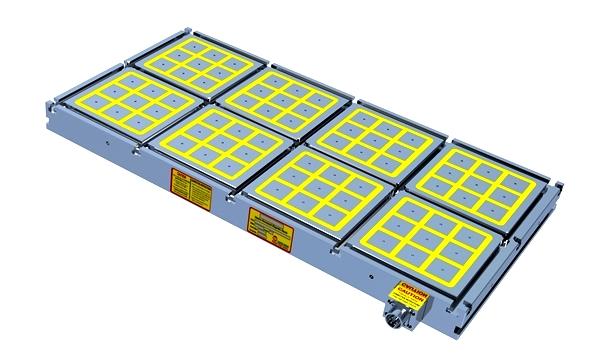

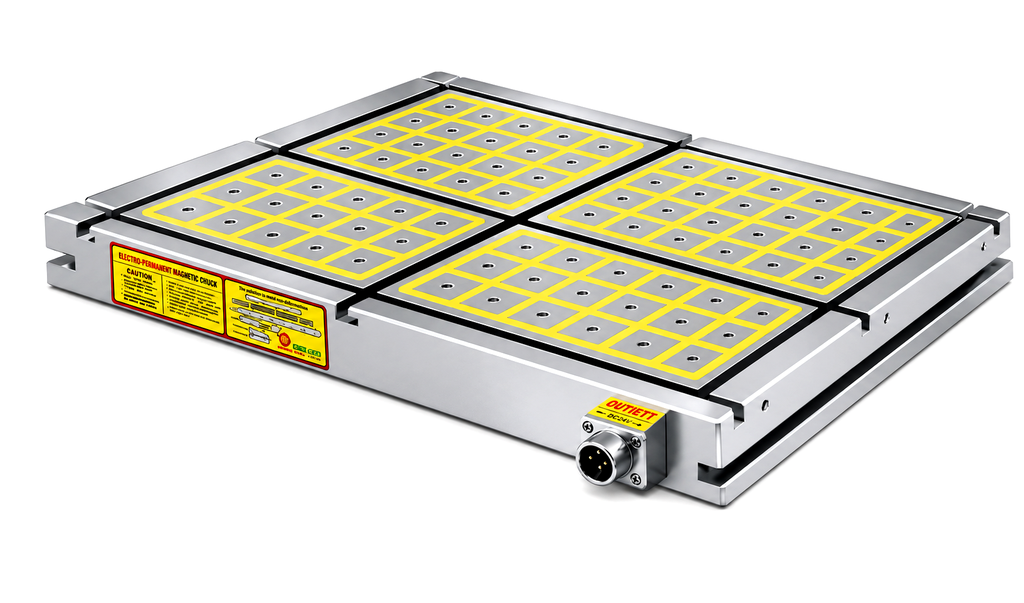

EEPM-TA Serie
Nur für große Werkstücke geeignet, wird zusammen mit einem mechanischen Spannwerkzeug für die Schwerzerspanung verwendet.
Elektro-permanenter Magnetspannfutter
Die EEPM-TA-Magnetplatte eignet sich für mittelgroße bis große Werkstücke. In Kombination mit Spannplatten und Vorrichtungen kann sie schwere Zerspanungen durchführen. Die Spannfläche deckt gleichmäßig den gesamten Bearbeitungsbereich ab, sodass Fünfseitenbearbeitung, Bohren, Gewindeschneiden, Nutenfräsen und Formbearbeitung in einem Arbeitsgang durchgeführt werden können, was die Arbeitseffizienz erheblich steigert.
Spezifikation
Einheit: mm
| MODELL-NR. | ABMESSUNGEN L x B x H | TONHÖHE | POL | NO. OF
POLE | T-NUT | GESAMTKLEMMKRAFT kgf±5% | FUTTER N.W. | STROMSPANNUNG (Einzelphase) | AKTUELL AMP | CONTROLLER
(inklusive) | STROMSPANNUNG (Einzelphase) | AKTUELL AMP | CONTROLLER
(inklusive) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-3040TA | 420×300×70 | 10 | 50x50 | 15 |  |
4600 | 50kg | FUTTER DC 220V REGLERIN AC 220V / 480V |
17A | C1-G | FUTTER DC 380V REGLERIN AC 380V / 440V |
14A | C1-B |
| EEPM-4050TA | 530×440×70 | 30 | 9300 | 80kg | 33A | C1-G | 16A | C1-B | |||||
| EEPM-5080TA | 790×530×70 | 60 | 18700 | 180kg | 32A | C2-G | 14A | C2-B | |||||
| EEPM-60100TA | 990×600×70 | 72 | 22500 | 240kg | 23A | C4-G | 13A | C2-B |
