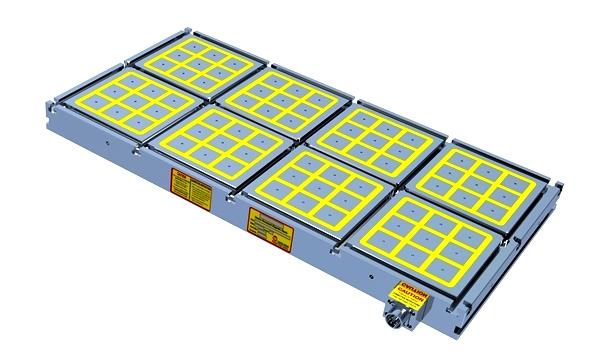

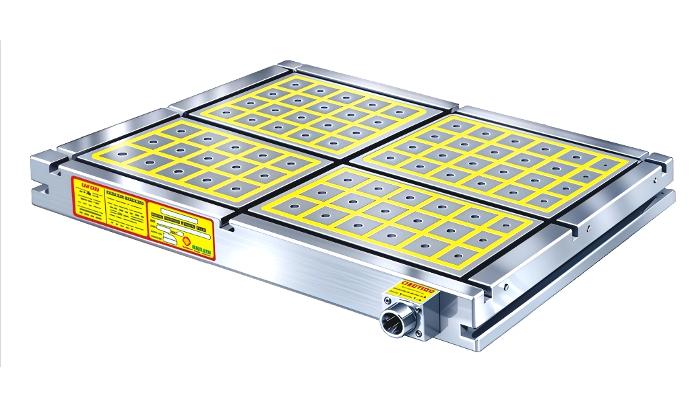

Il mandrino magnetico EEPM-TA è adatto per pezzi di media e grande dimensione. Utilizzato insieme a piastre di serraggio e attrezzature, può gestire lavorazioni pesanti. L’area di serraggio copre uniformemente l’intera superficie di lavorazione, consentendo di completare in un’unica operazione lavorazioni su cinque lati, foratura, filettatura, fresatura di scanalature e lavorazioni di formatura, migliorando significativamente l’efficienza produttiva.
Specifiche
Unità:mm
| MODELLO | DIMENSIONI L x P x A |
PASSO | POLO | N. DI POLI |
SCANALATURA A T | FORZA DI SERRAGGIO TOTALE kgf ±5% |
PESO NETTO DEL MANDRINO | TENSIONE (Monofase) |
CORRENTE AMP |
CONTROLLORE (incluso) |
TENSIONE (Monofase) |
CORRENTE AMP |
CONTROLLORE (incluso) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-3040TA | 420×300×70 | 10 | 50×50 | 15 |  |
4600 | 50kg | MANDRINO DC 220V CONTROLLORE AC 220V / 480V |
17A | C1-G | MANDRINO DC 380V CONTROLLER AC 380V / 440V |
14A | C1-B |
| EEPM-4050TA | 530×440×70 | 30 | 9300 | 80kg | 33A | C1-G | 16A | C1-B | |||||
| EEPM-5080TA | 790×530×70 | 60 | 18700 | 180kg | 32A | C2-G | 14A | C2-B | |||||
| EEPM-60100TA | 990×600×70 | 72 | 22500 | 240kg | 23A | C4-G | 13A | C2-B |
