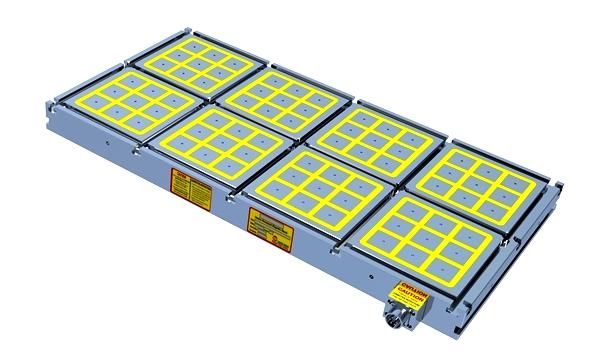

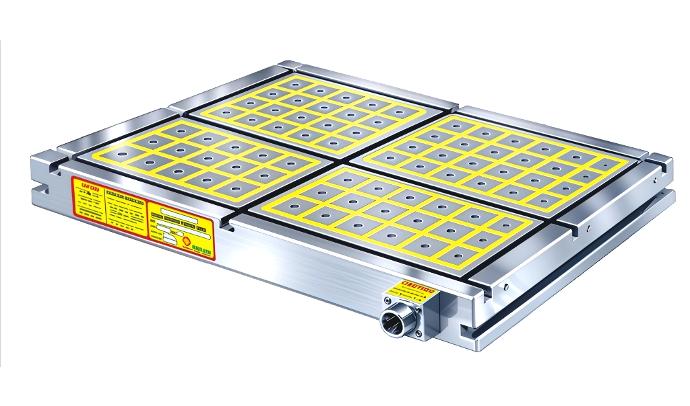

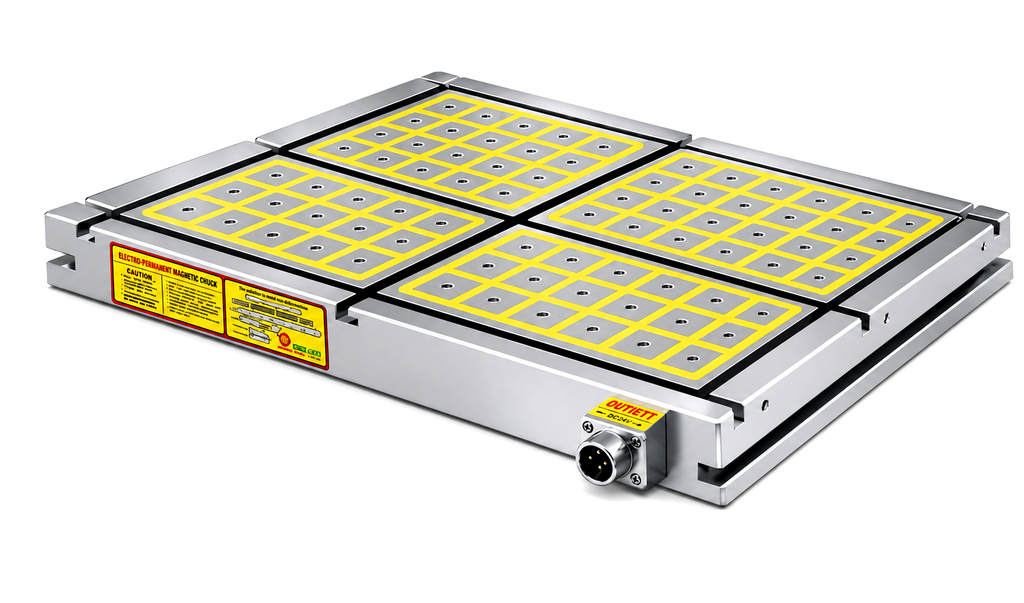

Série EEPM-TA
Adequado apenas para peças de trabalho de grandes dimensões, utilizado em conjunto com ferramenta de fixação mecânica para maquinação pesada.
Mandril Magnético Eletro-permanente
O mandril magnético EEPM-TA é adequado para peças de médio e grande porte. Quando utilizado em conjunto com placas de fixação e dispositivos de aperto, pode suportar cortes pesados. A área de fixação cobre uniformemente toda a superfície de usinagem, permitindo realizar usinagem em cinco faces, furação, rosqueamento, fresamento de ranhuras e conformação em uma única operação, aumentando significativamente a eficiência do trabalho.
Especificação
Unidade:mm
| MODELO | DIMENSÃO L x L x A |
PASSO | PÓLO | NÚMERO DE POLOS |
RANHURA EM T | FORÇA TOTAL DE FIXAÇÃO kgf ±5% |
PESO LÍQUIDO DO MANDRIL | TENSÃO (Monofásica) |
CORRENTE (AMP) |
CONTROLADOR (incluído) |
TENSÃO (Monofásica) |
CORRENTE (AMP) |
CONTROLADOR (incluído) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EEPM-3040TA | 420×300×70 | 10 | 50×50 | 15 |  |
4600 | 50kg | MANDRIL DC 220V CONTROLADORA AC 220V / 480V |
17A | C1-G | MANDRIL DC 380V CONTROLADORA AC 380V / 440V |
14A | C1-B |
| EEPM-4050TA | 530×440×70 | 30 | 9300 | 80kg | 33A | C1-G | 16A | C1-B | |||||
| EEPM-5080TA | 790×530×70 | 60 | 18700 | 180kg | 32A | C2-G | 14A | C2-B | |||||
| EEPM-60100TA | 990×600×70 | 72 | 22500 | 240kg | 23A | C4-G | 13A | C2-B |
