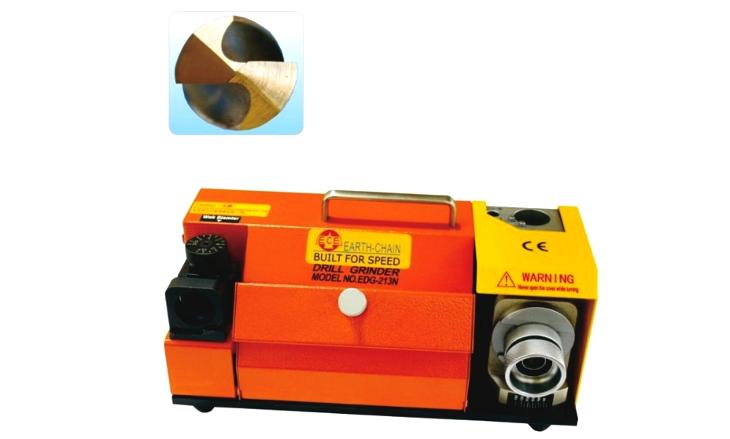

EDG Serisi

Matkap Öğütücü
https://www.earth-chain.com/web/image/product.template/41/image_1920?unique=0bb1175

Kullanımı kolay, hassas bir matkap taşlamak için deneyim gerektirmez.


    Bu kombinasyon mevcut değil.


    EDG-1226N( Ø12mm- Ø26mm)

    EDG-1226N( Ø12mm- Ø26mm)

    Özellikler Operasyonlar

    Özellikler

    Model numarası.EDG-213NModel numarası.EDG-1226N
    Kapasite Ø2.5mm ~ Ø13mm Kapasite Ø12mm ~ Ø26mm
    Matkap Açısı 90° ~ 135° Matkap Açısı 90° ~ 135°
    Taşlama tekerleği CBN#200(HSS Matkap için)　 Taşlama tekerleği CBN#150(HSS Matkap için)
    Motor 150W Motor 450W
    Güç Kaynağı AC110V / AC220V Tek aşama
    (60Hz / 50Hz)    		 Güç Kaynağı AC110V / AC220V Tek aşama
    (60Hz / 50Hz)
    R.P.M. 5500 D.D. R.P.M. 4500 R.P.M.
    Ağırlık 8.5kg Ağırlık 26kg

    Standart Aksesuarlar
    ER Pensler Ø2mm ~ Ø13mm(12adet) ER Pensler Ø12mm ~ Ø26mm(15adet)
    CBN Tekerleği #200×1pc (Hss matkabı için) CBN Tekerleği #150×1pc (Hss matkabı için)
    Altıgen Anahtar 4mm×1bilgisayar 5mm×1bilgisayar Altıgen Anahtar 4mm×1bilgisayar 6mm×1bilgisayar

    Opsiyonel Aksesuarlar
    Sipariş No.TanımSipariş No.Tanım
    EDG-213N-1D SDC Tekerleği #400 (Karbür matkap için)
    Ø2mm ~ Ø13mm    		 EDG-1226N-1D SDC Tekerleği #200 (Karbit matkap için)
    Ø12mm ~ Ø26mm
    EDG-213N-2D SDC Tekerleği #300(Karbür matkap için)
    Ø10mm ~ Ø13mm
    EDG-213N-1C CBN Tekerleği #200 (HSS matkabı için)
    Ø2mm ~ Ø13mm    		 EDG-1226N-1C CBN Tekerleği #150 (HSS matkabı için)
    Ø12mm ~ Ø26mm
    EDG-213N-2C CBN Tekerleği#400 (HSS matkap için
    altındaØ5mm )

    Operasyonlar

    Toplama Tutucu: Rulman montajlı

    (Sıkmak için daha kolay ve kullanışlı)


    Matkabı pens tutucuya yerleştirin

    Matkabı pens tutucuya yerleştirmek için 1, 2, 3, 4 adımlarını takip edin. (sıkmadan) ***şekil #1'de gösterildiği gibi

    Matkap çapını ayarlayın

    • Kadran halkasını "0" pozisyonuna getirin.
    • Matkabın çapına uygun olacak şekilde ölçeği ayarlayın. ***şekil #2'de gösterildiği gibi

    Matkabı taşlama konumuna ayarlayın

    Matkaplı pens tutucuyu yerleştirin ve sağa çevirin, ardından taşlama pozisyonunu ayarlamak için matkabı pens tutucu ile sıkın.

    ***diyagram #3'te gösterildiği gibi

    Dikkat: Kullanılan matkap veya farklı model matkap nedeniyle ölçek halkası matkap çapı için kesin olmayabilir, her durumda, lütfen her zaman matkabın merkez kenarının "Pens Tutucu" boşluğuna paralel olduğunu kontrol edin ***sağ diyagramda gösterildiği gibi.

    Matkap ucunu taşlayın

    • Değirmenin gücünü açın.
    • Matkap ile toplama tutucuyu yerleştirin ve taşlama diski üzerine yavaşça itin, ardından matkap sesi kaybolana kadar matkabı keskinleştirmek için tekrar tekrar sola ve sağa hareket ettirin.
    • Matkap ile pens tutucuyu çıkarın ve yukarıda belirtildiği gibi aynı şekilde taşlama yapmak için diğer tarafa geçirin ***şekil #4'te gösterildiği gibi

    Merkez Noktası Taşlama Tabanı Ayarlama

    Merkez noktası taşlama tabanını uygun pozisyona ayarlayın. Daha büyük için sağa, daha küçük için sola çevirin. ***şekil #5'te gösterildiği gibi

    Matkabın merkez noktasını taşlayın

    • Pens tutucusunu matkapla birlikte yerleştirin ve taşlama taşına yavaşça itin, ardından matkabın merkez noktasını taşlamak için sol ve sağa tekrar tekrar hareket ettirin, taşlama sesi kaybolana kadar.
    • Mandren tutucusunu matkapla çıkarın ve yukarıda belirtilen şekilde tekrar bilemek için diğer tarafa değiştirin. ***şekil #6'da gösterildiği gibi


    Sert çelikler vb. sert malzemeler için uygun merkez noktası.

    Demir, genel çelik ve pirinç gibi genel malzemeler için uygun merkez noktası ...vb.

    Bakır, alüminyum, plastik gibi yumuşak malzemelere uygun merkez noktası . . .vb.

              ***Öğütme tabanına talaşın zarar vermesini önlemek ve kullanım ömrünü uzatmak için öğütme talaşını sık sık temizleyin.

                     Bu makine, normal çalışma koşullarında bir yıl garantilidir (harcanabilir parçalar ve tekerlekler hariç))
