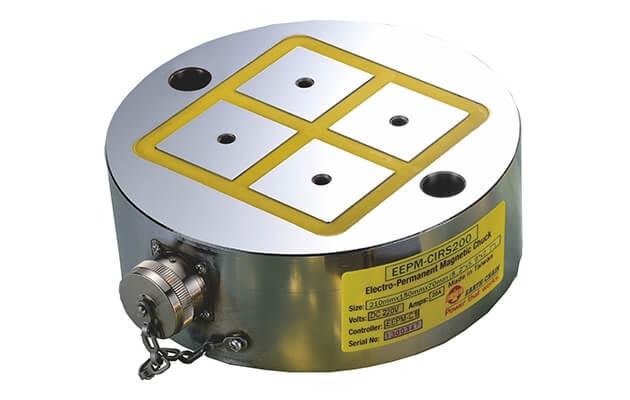

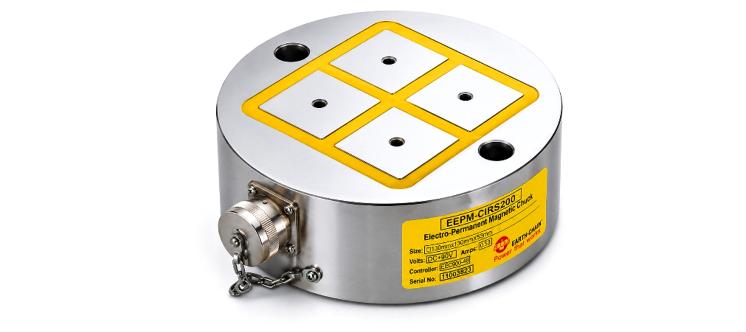

EEPM-CIRSA & EEPM-CIRSシリーズ

丸型磁気チャック
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=5fb39b1

エレクトロ永久磁気チャック

    この組み合わせは存在しません。


    特徴仕様実用ケース（画像）  実例 (ビデオ)

    特徴

    • 丸型と放射状の磁極、丸型およびあらゆる形状のワークピース加工に適しています
    • ワークピースはすべての磁気チャックの極に接触することができ、最小で1600Kgf（1.6トン）±5%、最大で4400Kgf（4.0トン）±5%の超強力磁力を持ちます。これはワークピースと磁気チャックのサイズによります。（仕様リストを参照してください）
    • 電源のオン・オフに1〜10秒の制御。マグネットチャックをオンにするための電力供給は不要で、機械加工中にチャックを自由に回転させるためにケーブルを外すことができます。
    • 加工中のカッターの不障害な動き、ワークホールディングでの5面加工の実際の機能。
    • 電気永久磁石の設計により、ワークピースの精度に影響を与えることはありません。


    アプリケーション
    • 縦型旋盤、CNC 5軸インデックスデバイス、CNC 5軸マシニングセンターなどとの組み合わせに適しています。
    • 必要なワークピースの最小寸法:
      EEPM-CIR300-300mm; EEPM-CIR400-360mm; EEPM-CIR 500-500mm または他の形状のワークピースでも同じ寸法です。
    • 誘導プレートと協力するためのより多くの機能により、作業保持での位置決めが可能です。
    • 1〜10秒で電源ON & OFFの制御。マグネットチャックをONに保つために電力供給は不要であり、加工中にチャックを自由に回転させるためにケーブルを取り外すことができます。
    • 加工中のカッターの移動が妨げられないこと、ワークホールディングにおける5面加工の実際の機能。

    用途:

    • EEPM-CIRSA: 薄くて小さなワークピースに適しています。（ポールサイズ 35X35 mm、磁力 580 kgf/4ポール）
    • EEPM-CIRS: 薄いおよび中程度のワークピースに適しています。(ポールサイズ 50X50 mm、磁力 1250 kgf/4 ポール)
    • 最適なクランプには、4つの交互の磁気正方形の極以上の接触が必要なため、ワークピースの最小サイズが必要です。
    • 誘導ブロックとスプリングブロックと協力するためのより多くの機能。（オプションアクセサリーの詳細を参照してください）

    顧客から始める - 彼らが何を欲しているかを見つけ、それを提供する。

    仕様

    単位:mm

    モデル番号寸法ピッチ ポール 極の番号Eチャック
    N.W.    		電圧
    （単相）    		電流
    AMP    		コントローラ
    （含まれています）
    D 高さ
    EEPM-CIRS150A  Ø150  50 7 35x35 4 6kg チャック
    DC
    220V

    コントローラ
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    単位:mm

    モデル番号寸法　ピッチポール極の番号チャック
    N.W.    		電圧
    （単相）    		電流
    AMP    		コントローラ
    （含まれています）    		電圧
    （単相）    		電流
    AMP    		コントローラ
    （含まれています）
    D高さ
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg チャック
    DC
    220V

    コントローラ
    AC
    220V
    /
    480V    		 15A C1-G チャック
    DC
    380V

    コントローラ
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
    それをあなた自身のHTMLコードに置き換えます
    それをあなた自身のHTMLコードに置き換えます

    実用ケース（画像）

     実例 (ビデオ)
