Séries EEPM-CIRSA & EEPM-CIRS

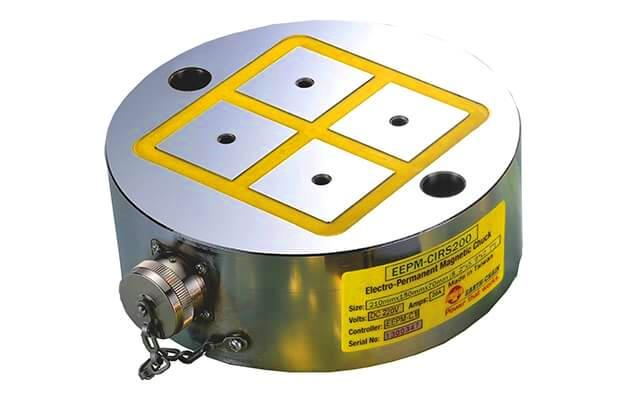

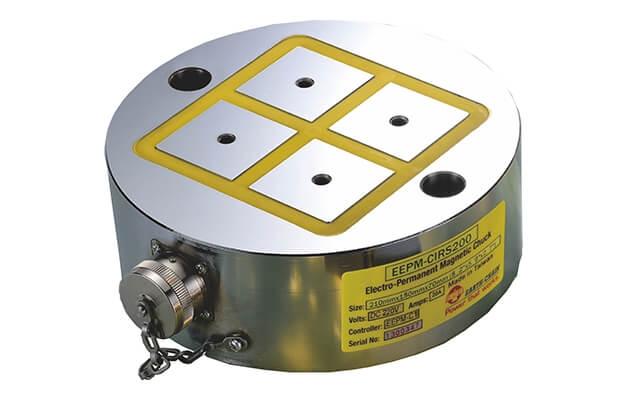

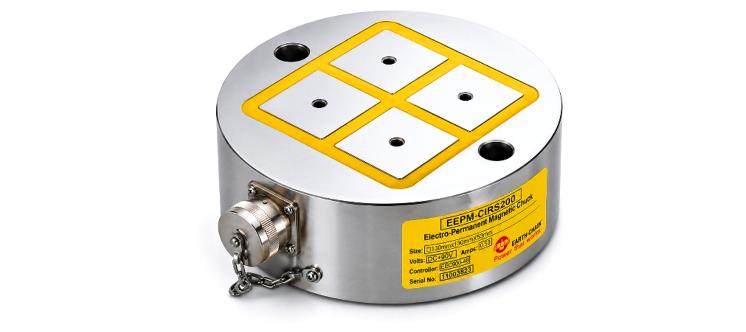

Mandril Magnético Redondo
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=c3318c0

Mandril Magnético Eletro-Permanente

    Esta combinação não existe.


    Controle de 1 a 10 segundos para ligar e desligar. Não é necessário fornecimento de energia elétrica para manter o mandril magnético ligado, o cabo pode ser removido para girar o mandril livremente durante a usinagem.

    CaracterísticaEspecificaçãoCaso Prático (Imagem)  Caso Prático (Vídeo)

    Característica

    • Tipo redondo e polos magnéticos radiais, adequados para fixação de peças redondas e qualquer forma de usinagem de peças
    • As peças de trabalho podem tocar em todos os polos do Mandril Magnético, força magnética super potente com um mínimo de 1600Kgf (1,6 toneladas) b15% e máximo de 4400Kgf (4,0 toneladas)b15%, depende do tamanho da peça de trabalho e do mandril magnético. (Por favor, consulte a lista de especificações).
    • Controle de 1 a 10 segundos para ligar e desligar. Não é necessário fornecimento de energia elétrica para manter o mandril magnético ligado, o cabo pode ser removido para girar o mandril livremente durante a usinagem.
    • Movimento desobstruído dos cortadores durante a usinagem, as reais funções de usinagem em 5 lados no dispositivo de fixação.
    • Desenho de Elétrico-Permanente, nunca atinge temperatura que afete a precisão das peças.


    Aplicações
    • Adequado para uso em combinação com Torno Vertical, Dispositivo de Indexação CNC de 5 Eixos, Centro de Usinagem CNC de 5 Eixos ...etc.
    • Dimensão mínima da peça requerida como:
      EEPM-CIR300-×300mm; EEPM-CIR400-×360mm; EEPM-CIR 500-×500mm ou as mesmas dimensões de qualquer outra forma de peça.
    • Mais funções para cooperar com a placa de indução, pode fazer posicionamento na fixação de trabalho.
    • Controle de 1 a 10 segundos para ligar e desligar. Não é necessário fornecimento de energia elétrica para manter o mandril magnético ligado, o cabo pode ser removido para girar o mandril livremente durante a usinagem.
    • Movimento desobstruído dos cortadores durante a usinagem, as verdadeiras funções de usinagem em 5 lados no suporte de trabalho.

    Aplicações:

    • EEPM-CIRSA: Adequado para peça de trabalho fina e pequena.(Tamanho do Polo 35X35 mm, Força Magnética 580 kgf/4 Polos)
    • EEPM-CIRS: Adequado para peças de trabalho finas e médias. (Tamanho do polo 50X50 mm, Força Magnética 1250 kgf/4 Polos)
    • Tamanho mínimo da peça necessária, pois é necessário o contato com 4 polos magnéticos alternados ou mais para uma fixação ideal.
    • Mais funções para cooperar com Bloco de Indução e Bloco de Mola. (Veja os detalhes dos Acessórios Opcionais)

    Comece com o cliente – descubra o que ele quer e dê a ele.

    Especificação

    Unidade:mm

    Modelo Dimensões Passo Pólo Nº de Pólos Peso Líquido do Mandril Tensão
    (Monofásica)    		 Corrente
    (Ampère)    		 Controlador
    (incluído)
    Diâmetro (D) Altura
    EEPM-CIRS150A  Ø150  50 7 35x35 4 6kg MANDRIL
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    Unidade:mm

    Modelo Dimensões Passo Pólo Nº de
    Pólos    		 Peso Líquido
    do Mandril    		 Tensão
    (Monofásica)    		 Corrente
    (Ampère)    		 Controlador
    (incluído)    		 Tensão
    (Monofásica)    		 Corrente
    (Ampère)    		 Controlador
    (incluído)
    Diâmetro (D) Altura
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg MANDRIL
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 15A C1-G MANDRIL
    DC
    380V

    CONTROLADOR
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
