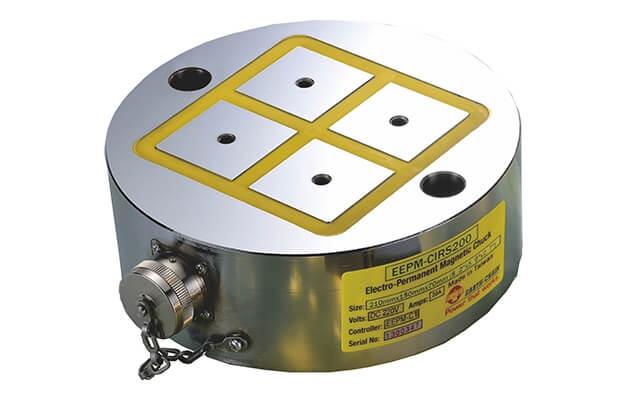

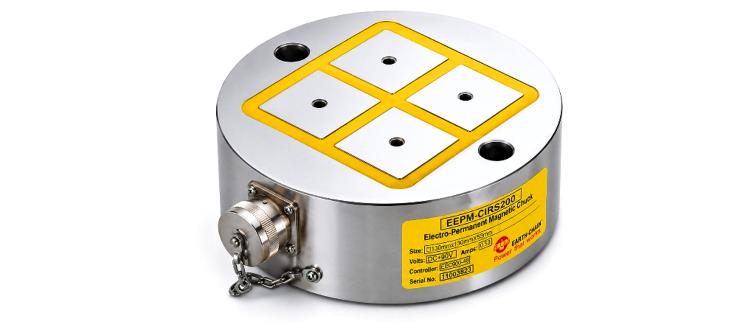

Series EEPM-CIRSA & EEPM-CIRS

Portabrocas magnético redondo
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=654bde4

Mandril Magnético Electro-Permanente

    Esta combinación no existe.


    El plato magnético circular electro-permanente está diseñado para completar la magnetización y desmagnetización en 1 a 10 segundos (fuerza magnética ajustable). Una vez magnetizado, no requiere suministro continuo de energía. El plato puede girar libremente sin interferencia de cables y permite el mecanizado en cinco caras, mejorando significativamente la eficiencia del trabajo.

    CaracterísticaEspecificaciónCaso Práctico(Imagen)  Caso Práctico (Video)

    Característica

    • Tipo redondo y polos magnéticos radiantes, adecuados para sujetar tipo redondo y cualquier forma de pieza de trabajo para mecanizado
    • Las piezas de trabajo pueden tocar todos los polos del Mandril Magnético, la fuerza magnética de súper potencia es de un mínimo de 1600Kgf (1.6 toneladas) 15% y un máximo de 4400Kgf (4.0 toneladas)15%, depende del tamaño de la pieza de trabajo y del mandril magnético. (Por favor, consulte la lista de especificaciones).
    • Control de 1 ~ 10 segundos para encendido y apagado. No se requiere suministro eléctrico para mantener el mandril magnético encendido, el cable se puede retirar para girar el mandril libremente durante el mecanizado.
    • Movimiento sin obstrucciones de las cortadoras durante el mecanizado, las verdaderas funciones de mecanizado en 5 lados en la sujeción de piezas.
    • Diseño de Electric-Permanent, nunca se calienta para afectar la precisión de las piezas de trabajo.


    Aplicaciones
    • Adecuado para su uso en combinación con Torno Vertical, Dispositivo de Índice CNC de 5 Ejes, Centro de Mecanizado CNC de 5 Ejes ...etc.
    • Dimensión mínima de pieza requerida como:
      EEPM-CIR300-Ø300mm; EEPM-CIR400-Ø360mm; EEPM-CIR500-Ø500mm o las mismas dimensiones de cualquier otra forma de pieza de trabajo.
    • Más funciones para cooperar con la placa de inducción, puede hacer posicionamiento en la sujeción de trabajo.
    • Control de 1~10 segundos para encendido y apagado. No se requiere suministro eléctrico para mantener el plato magnético encendido, el cable puede ser retirado para girar el plato libremente mientras se trabaja.
    • Movimiento sin obstrucción de las cortadoras durante el mecanizado, las funciones reales del mecanizado en 5 lados en la sujeción de piezas.

    Aplicaciones:

    • EEPM-CIRSA: Adecuado para piezas de trabajo delgadas y pequeñas. (Tamaño de polo 35X35 mm, Fuerza magnética 580 kgf/4 Polos)
    • EEPM-CIRS: Apropiado para piezas de trabajo delgadas y medianas. (Tamaño de polo 50X50 mm, Fuerza Magnética 1250 kgf/4 Polos)
    • El tamaño mínimo de la pieza de trabajo requerido ya que es necesario el contacto de 4 polos magnéticos alternos y superiores para una sujeción óptima.
    • Más funciones para cooperar con el Bloque de Inducción y el Bloque de Resorte. (Vea los detalles de Accesorios Opcionales)

    Comience con el cliente e1verigue lo que quieren y de9selo.

    Especificación

    Unidad:mm

    Nº DE MODELODIMENSIÓNPASO POLO NO. DE
    POLO    		LANZAR
    NOROESTE.    		VOLTAJE
    (Fase única)    		AMPERIO
    ACTUAL    		CONTROLADORA
    (incluida)
    D ALTURA
    EEPM-CIRS150A  Ø150  50 7 35×35 4 6kg MANDRIL
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    Unidad:mm

    Nº DE MODELODIMENSIÓN　PASOPOLONO. DE
    POLO    		LANZAR
    NOROESTE.    		VOLTAJE
    (Fase única)    		AMPERIO
    ACTUAL    		CONTROLADORA
    (incluida)    		VOLTAJE
    (Fase única)    		AMPERIO
    ACTUAL    		CONTROLADORA
    (incluida)
    DALTURA
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg MANDRIL
    DC
    220V

    CONTROLADOR
    AC
    220V
    /
    480V    		 15A C1-G MANDRIL
    CC
    380V

    CONTROLADOR
    CA
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
