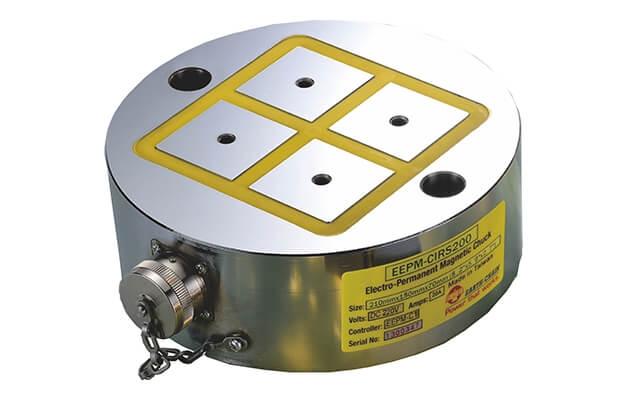

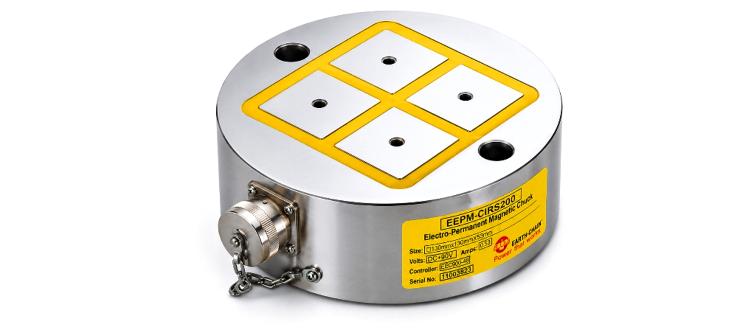

EEPM-CIRSA & EEPM-CIRS 系列

適用於旋轉式平面磨床、CNC 五軸綜合切削加工機等結合使用
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=5fb39b1

永磁式電控磁盤


    此組合不存在。


    特點:規格實用案例(圖片)  實用案例（影片）

    特點:

    • 圓形類型和輻射磁極，適合夾持圓形和任何形式的工件加工
    • 工件可以接觸到磁盤的所有極點，超強磁力最小為1600Kgf（1.6噸）±5%和最大為4400Kgf（4.0噸）±5%，這取決於工件和磁盤的大小。（請參閱規格表）。
    • 電源開關控制時間為1 ~ 10秒。保持磁夾頭開啟不需要電力供應，加工時可移除電纜自由轉動夾頭。
    • 在加工過程中刀具的無阻礙運動，真正實現工件夾持的五面加工功能。
    • 電永磁設計，從不因溫度影響工件精度。


    應用
    • 適合用於與立式車床、CNC五軸分度裝置、CNC五軸加工中心等結合使用。
    • 工件所需的最小尺寸為：
      EEPM-CIR300-d8300mm；EEPM-CIR400-d8360mm；EEPM-CIR 500-d8500mm 或任何其他形式工件的相同尺寸。
    • 更多功能可與感應板配合使用，可進行工件定位。
    • 圓形永久磁盤電控式設計，1~10 秒鐘完成充退磁 ( 磁力可調整 )，充磁後無須持續供電，故可將電線拿掉，磁盤可自由旋轉，無電線干擾。
    • 工件夾持加工無障礙，可做五面加工，節省加工流程，大量提升工作效率。

    用途及適用範圍:

    • EEPM-CIRSA 系列適用於薄、小型工件之綜合切削加工(磁極 35X35 mm, 磁力 580 kgf/4 個磁極)。
    • EEEPM-CIRS 系列適用於中、大型工件之綜合切削加工(磁極 50X50 mm, 磁力 1250 kgf/4 個磁極)
    • 工件夾持最適當條件 - 至少要有 4 個以上磁極接觸面。
    • 配合各式導磁軟爪及滑動性彈簧塊，使用功能更多。

    從顧客開始——找出他們想要什麼並給予他們。

    規格

    單位:mm

    型號尺寸磁距 磁極 磁級數磁盤
    淨重    		電壓
    (單相)    		電流
    AMP    		控制器
    (已含)
    直徑 高度

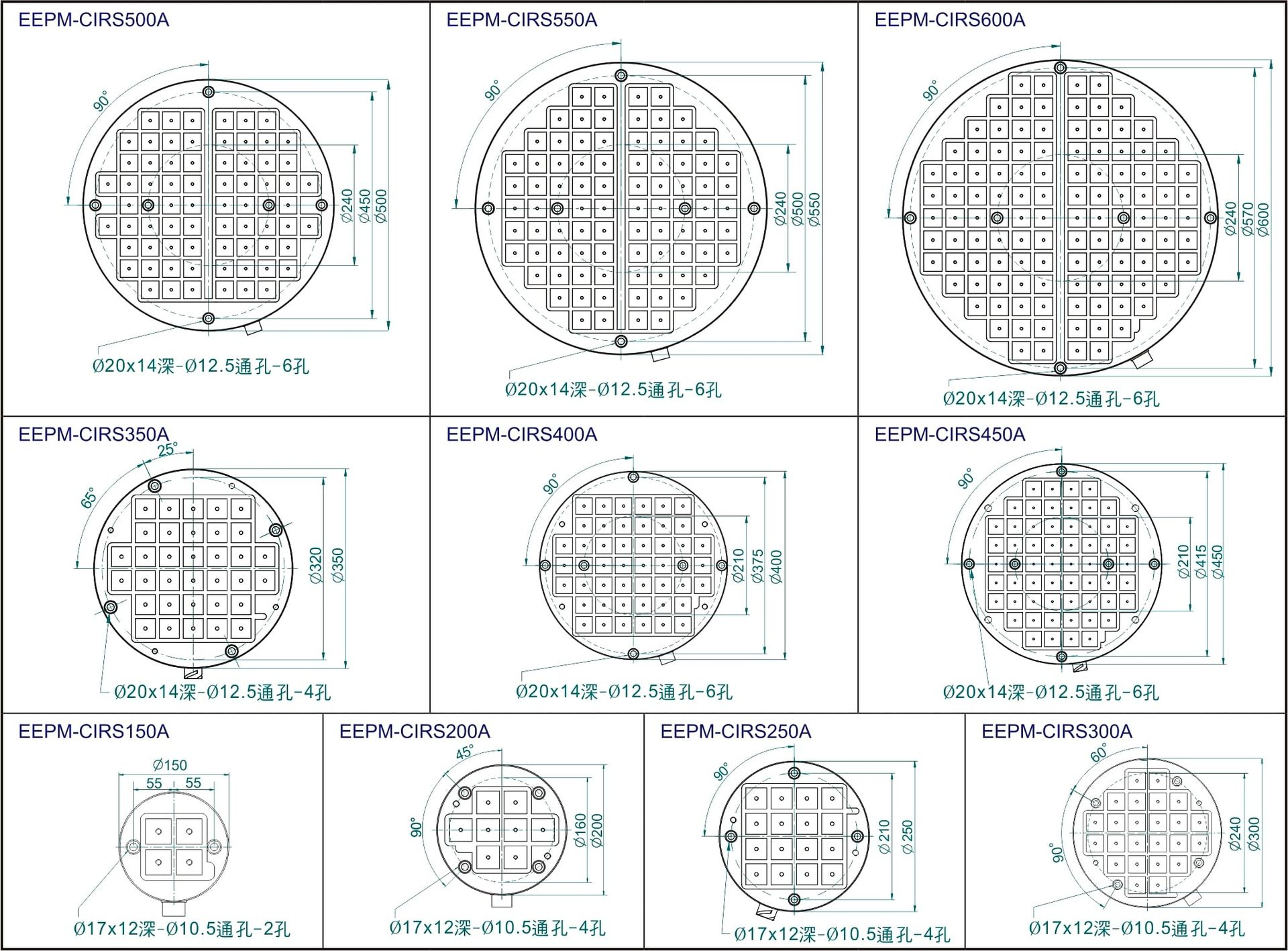

    EEPM-CIRS150A  Ø150  50 7 35×35 4 6kg 磁盤
    DC
    220V

    控制器
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    單位:mm

    型號尺寸　磁距磁極磁級數磁盤
    淨重    		電壓
    (單相)    		電流
    AMP    		控制器
    (已含)    		電壓
    (單相)    		電流
    AMP    		控制器
    (已含)
    直徑高度

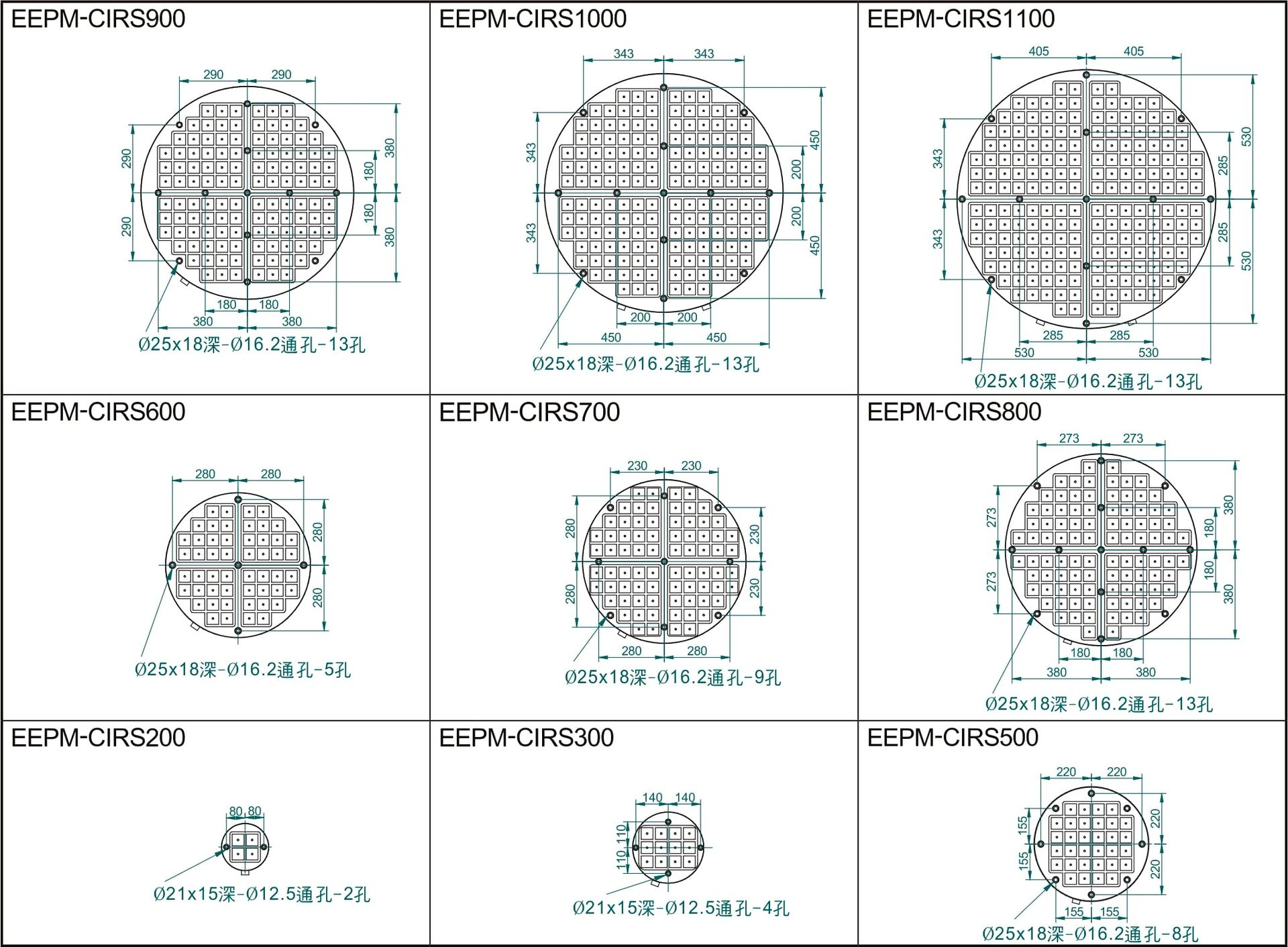

    EEPM-CIRS200B Ø203 60 10 50×750 4 16kg 磁盤
    DC
    220V

    控制器
    AC
    220V
    /
    480V    		 15A C1-G 磁盤
    DC
    380V

    控制器
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
