EEPM-CIRSA & EEPM-CIRS Serie

Geeignet für den Einsatz in Kombination mit einer Rotations-Schleifmaschine, CNC-5-Achs-Bearbeitungszentrum... usw.
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=272bccc

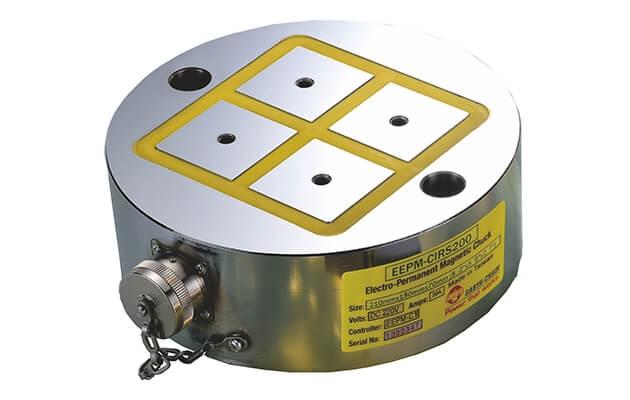

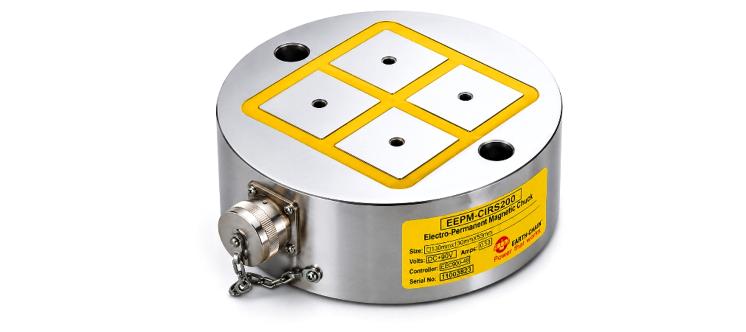

Elektro-permanenter Magnetspannfutter

    Diese Kombination existiert nicht.


    Die kreisförmige elektro-permanente Magnetplatte ist so konzipiert, dass sie die Magnetisierung und Entmagnetisierung innerhalb von 1–10 Sekunden abschließt (Magnetkraft einstellbar). Nach der Magnetisierung ist keine kontinuierliche Stromversorgung erforderlich. Die Platte kann sich frei drehen, ohne dass Kabel stören, und ermöglicht die Bearbeitung von fünf Seiten, was die Arbeitseffizienz erheblich steigert.

    EigenschaftSpezifikationPraktischer Fall(Bild)  Praktischer Fall (Video)

    Eigenschaft

    • Runde Bauform und strahlende Magnetpole, geeignet zum Spannen von runden Formen und jeder Art von Werkstückbearbeitung
    • Werkstücke können alle Pole des Magnetspannfutters berühren, mit einer Supermagnetkraft von mindestens 1600 Kgf (1,6 Tonnen) % und maximal 4400 Kgf (4,0 Tonnen)%, abhängig von der Größe des Werkstücks und des Magnetspannfutters. (Bitte beziehen Sie sich auf die Spezifikationsliste).
    • 1 ~ 10 Sekunden Steuerung für EIN- & AUS-Schalten. Keine Stromversorgung erforderlich, um das Magnetspannfutter EIN zu halten, das Kabel kann zum freien Drehen des Spannfutters während der Bearbeitung abgenommen werden.
    • Ungehinderte Bewegung der Fräser während der Bearbeitung, die eigentlichen Funktionen der 5-Seiten-Bearbeitung bei der Werkstückspannung.
    • Design von Elektro-Permanent, die Temperatur beeinträchtigt nie die Genauigkeit der Werkstücke.


    Anwendungen
    • Geeignet für die Verwendung in Kombination mit Vertikaldrehmaschine, CNC 5-Achsen-Indexgerät, CNC 5-Achsen-Bearbeitungszentrum ...etc.
    • Mindestabmessung des Werkstücks erforderlich als:
      EEPM-CIR300- 8300mm; EEPM-CIR400-0d8360mm; EEPM-CIR 500- 8500mm oder gleiche Abmessungen anderer Werkstückformen.
    • Mehr Funktionen für die Zusammenarbeit mit der Induktionsplatte, kann Positionierung auf der Werkstückspannung durchführen.
    • 1~10 Sekunden Steuerung für EIN- & AUS-Schalten. Keine Stromversorgung erforderlich, um das Magnetspannfutter EIN zu halten, das Kabel kann zum freien Drehen des Spannfutters während der Bearbeitung abgenommen werden.
    • Ungehinderte Bewegung der Fräser während der Bearbeitung, die tatsächlichen Funktionen der 5-Seiten-Bearbeitung bei der Werkstückspannung.

    Anwendungen:

    • EEPM-CIRSA: Geeignet für dünne & kleine Werkstücke. (Polgröße 35X35 mm, Magnetkraft 580 kgf/4 Pole)
    • EEPM-CIRS: Geeignet für dünne & mittlere Werkstücke. (Polgröße 50X50 mm, Magnetkraft 1250 kgf/4 Pole)
    • Mindestgröße des Werkstücks erforderlich, da 4 abwechselnde magnetische Quadratpole und darüber hinaus Kontakte erforderlich sind, um die optimale Spannkraft zu gewährleisten.
    • Weitere Funktionen zur Zusammenarbeit mit Induktionsblock und Federblock. (Siehe die Details im Abschnitt Zubehör)

    Beginnen Sie mit dem Kunden – finden Sie heraus, was er will, und geben Sie es ihm.

    Spezifikation

    Einheit:mm

    MODELL NRABMESSUNGENTONHÖHE STANGE ANZAHL DER
    POLE    		FUTTER
    N.W.    		STROMSPANNUNG
    (Einphasenstrom)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)
    D HÖHE
    EEPM-CIRS150A  Ø150  50 7 35×35 4 6kg CHUCK
    Gleichstrom
    220V

    STEUERGERÄT
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    Einheit:mm

    MODELL NRABMESSUNGEN　TONHÖHESTANGEANZAHL DER
    POLE    		FUTTER
    N.W.    		STROMSPANNUNG
    (Einphasenstrom)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)    		STROMSPANNUNG
    (Einphasenstrom)    		AKTUELL
    AMP    		CONTROLLER
    (inklusive)
    DHÖHE
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg CHUCK
    Gleichstrom
    220V

    STEUERGERÄT
    AC
    220V
    /
    480V    		 15A C1-G CHUCK
    Gleichstrom
    380V

    CSTEUERGERÄT
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
