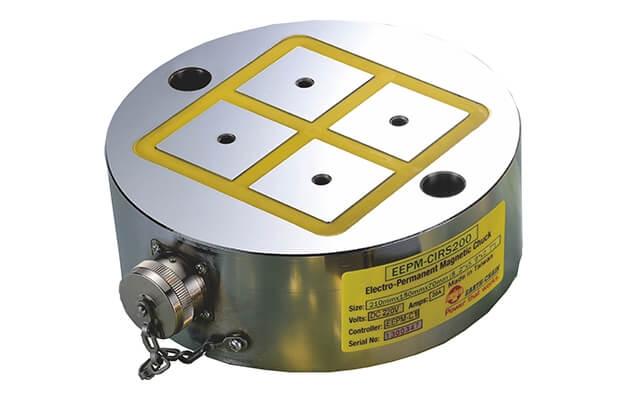

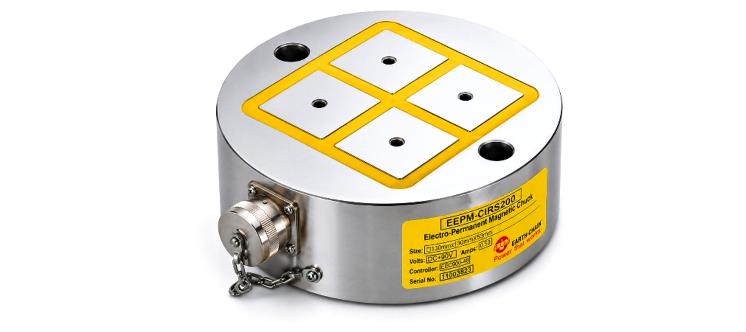

EEPM-CIRSA & EEPM-CIRS Serisi

Yuvarlak Manyetik Ayna
https://www.earth-chain.com/web/image/product.template/72/image_1920?unique=654bde4

Elektro-Kalıcı Manyetik Tabla

    Bu kombinasyon mevcut değil.


    Dairesel elektro-permanan manyetik mengenesi, manyetizasyon ve demanyetizasyonu 1–10 saniye içinde tamamlayacak şekilde tasarlanmıştır (manyetik kuvvet ayarlanabilir). Manyetize edildikten sonra sürekli güç kaynağına ihtiyaç duymaz. Mengenesi kablo engeli olmadan serbestçe dönebilir ve beş yüzey işleme imkânı sunarak iş verimliliğini önemli ölçüde artırır.

    ÖzellikSpesifikasyonPratik Durum(Resim)  Pratik Örnek (Video)

    Özellik

    • Yuvarlak tip ve radyal manyetik kutuplar, yuvarlak tip ve her türlü iş parçası işleme için uygundur
    • İş parçaları, Manyetik Tabla'nın tüm kutuplarına dokunabilir, minimum 1600Kgf (1.6 ton) ±%5 ve maksimum 4400Kgf (4.0 ton) ±%5 süper güç manyetik kuvvet, iş parçasının ve manyetik tablanın boyutuna bağlıdır. (Lütfen teknik özellikler listesine bakınız).
    • Açma & kapama için 1 ~ 10 saniye kontrol. Manyetik tabla açıkken elektrik gücü gerektirmez, işleme sırasında tablası serbestçe döndürmek için kablo çıkarılabilir.
    • Kesicilerin işleme sırasında engelsiz hareketi, iş parçası üzerinde 5 yüzey işleme işlevlerinin gerçek hali.
    • Elektrik-Kalıcı tasarım, iş parçalarının doğruluğunu etkilemek için asla sıcaklık almaz.


    Uygulamalar
    • Dikey Torna, CNC 5 Eksen İndeks Cihazı, CNC 5 Eksen İşleme Merkezi ...vb. ile birlikte kullanım için uygundur.
    • Gerekli iş parçasının minimum boyutu:
      EEPM-CIR300-⌀300mm; EEPM-CIR400-⌀360mm; EEPM-CIR 500-⌀500mm veya başka herhangi bir formdaki iş parçalarının aynı boyutları.
    • İndüksiyon plakası ile işbirliği için daha fazla işlev, iş tutmada konumlandırma yapabilir.
    • 1~10 saniye güç AÇMA ve KAPAMA kontrolü. Manyetik tabla AÇIK olduğunda elektrik gücü gerektirmez, işleme sırasında tabla serbestçe dönebilir, kablo çıkarılabilir.
    • Kesim işlemi sırasında kesici makinelerin engelsiz hareketi, iş tutma üzerinde 5 taraflı işleme işlevlerinin gerçekten işlevsel olması.

    Uygulamalar:

    • EEPM-CIRSA: İnce ve küçük iş parçaları için uygun.(Direk Boyutu 35X35 mm, Manyetik Kuvvet 580 kgf/4 Direk)
    • EEPM-CIRS: İnce ve orta kalınlıktaki iş parçaları için uygundur. (Kutup Boyutu 50X50 mm, Manyetik Kuvvet 1250 kgf/4 Kutup)
    • Optimum sıkıştırma için 4 alternatif manyetik kare kutup ve üzeri temas gerektiğinden iş parçasının minimum boyutu gereklidir.
    • İndüksiyon Bloğu ve Yay Bloğu ile işbirliği için daha fazla fonksiyon. (Opsiyonel Aksesuarların detaylarına bakın)

    Müşteriyle başlayın - ne istediklerini öğrenin ve onlara verin.

    Spesifikasyon

    Birim:mm

    MODEL NUMARASIBOYUTALAN KUTUP KUTUP
    SAYISI    		CHUCK
    N.W.    		GERİLİM
    (Tek faz)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    D YÜKSEKLİK
    EEPM-CIRS150A  Ø150  50 7 35×35 4 6kg CHUCK
    DC
    220V

    CONTROLLER
    AC
    220V
    /
    480V    		 20A  C1-G
    EEPM-CIRS200A  Ø200  50 7 8 11kg  10A  C1-G
    EEPM-CIRS250A  Ø250  50 7 16 17kg  25A  C1-G
    EEPM-CIRS300A  Ø300  60 7 24 34kg  10A  C1-G
    EEPM-CIRS350A  Ø350  60 7 34 46kg  26A  C1-G
    EEPM-CIRS400A  Ø400  60 7 46 60kg  14A  C2-G
    EEPM-CIRS450A  Ø450  70 7 55 88kg  21A  C2-G
    EEPM-CIRS500A  Ø500  70 7 70 109kg  26A  C2-G
    EEPM-CIRS550A  Ø550  70 7 84 132kg  15A  C4-G
    EEPM-CIRS600A Ø600  70 7 114 157kg  23A  C4-G

    Birim:mm

    MODEL NUMARASIBOYUT　ALANKUTUPKUTUP
    SAYISI    		CHUCK
    N.W.    		GERİLİM
    (Tek faz)    		AKIM
    AMP    		KONTROLÖR
    (dahil)    		GERİLİM
    (Tek faz)    		AKIM
    AMP    		KONTROLÖR
    (dahil)
    DYÜKSEKLİK
    EEPM-CIRS200B Ø203 60 10 50×50 4 16kg CHUCK
    DC
    220V

    CONTROLLER
    AC
    220V
    /
    480V    		 15A C1-G CHUCK
    DC
    380V

    CONTROLLER
    AC
    380V
    /
    440V    		 -- --
    EEPM-CIRS300B Ø320 60 10 12 35kg 20A C1-G 5A C1-B
    EEPM-CIRS500B Ø500 70 10 32 108kg 30A C1-G 15A C1-B
    EEPM-CIRS600B Ø620 70 10 52 169kg 21A C2-G 22A C2-B
    EEPM-CIRS700B Ø720 70 10 76 225kg 21A C4-G 10A C4-B
    EEPM-CIRS800B Ø820 80 10 96 334kg 23A C4-G 9A C4-B
    EEPM-CIRS900B Ø900 80 10 120 402kg 33A C4-G 18A C4-B
    EEPM-CIRS1000B Ø1020 90 10 164 581kg 29A C8-G 27A C8-B
    EEPM-CIRS1100B Ø1106 90 10 204 683kg 28A C8-G 11A C8-B
