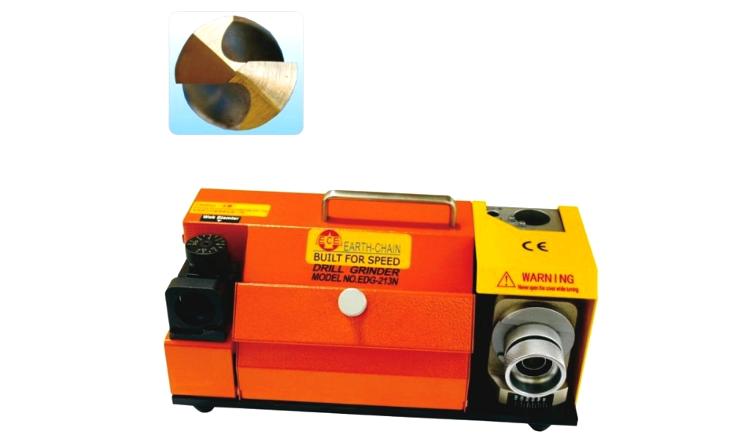

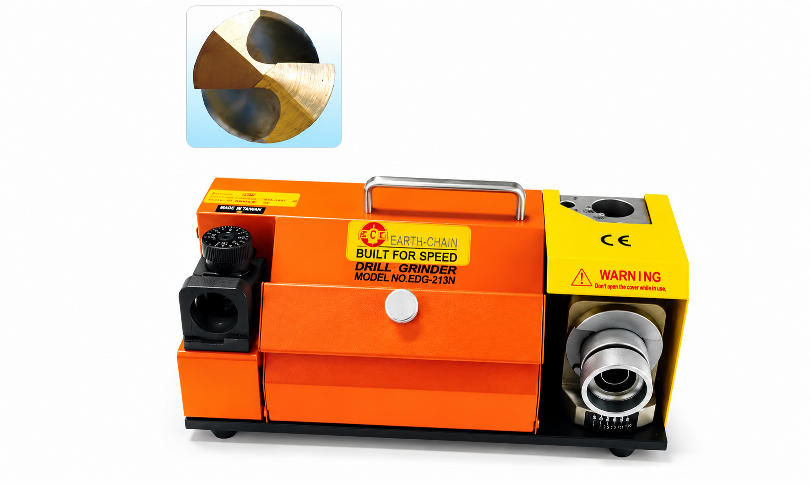

Série EDG

Suporte de Pinça: rolamento montado

(Mais fácil e conveniente para apertar)

Configurar a broca no suporte de pinça

Siga os Passos 1, 2, 3, 4 para configurar a broca no suporte de pinça. (sem apertar)a***conforme mostrado no diagrama #1

Defina o diâmetro da broca

• Gire à direita o anel da escala para a posição "0".
• Ajuste a escala para atender o diâmetro da broca.***conforme mostrado no diagrama #2

Posicione a broca na posição de moagem

Insira o suporte de pinça com a broca e gire para a direita, em seguida aperte a broca com o suporte de pinça para configurar a posição de esmerilhamento.

***conforme mostrado no diagrama #3

Atenção: O anel de escala pode não ser exato para o diâmetro da broca, devido ao uso de broca ou modelo diferente de broca, de qualquer forma, por favor, sempre verifique se a borda central da broca deve estar paralela com o espaço do "Suporte de Pinça" ***conforme mostrado no diagrama à direita.

Afie a ponta da broca

• Ligue a energia do moedor.
• Insira o suporte de pinça com a broca e empurre lentamente para a roda de esmerilhamento, depois mova para a esquerda e para a direita repetidamente para afiar a broca até que o som de esmerilhamento desapareça.
• Retire o suporte da pinça com a broca e mude para o outro lado para moer novamente da mesma forma mencionada acim***como mostrado no diagrama #4

Ajuste da Base de Moagem do Ponto Central

Ajuste a base de moagem do ponto central para a posição adequada. Gire para a direita para maior, gire para a esquerda para menor.***conforme mostrado no diagrama #5

Moa o ponto central da broca

• Insira o suporte de pinça com a broca e empurre lentamente para a roda de esmeril, depois mova para a esquerda e direita repetidamente para afiar o ponto central da broca até que o som de esmerilhamento desapareça.
• Retire o suporte da pinça com a broca e mude para o outro lado para afiar novamente da mesma forma mencionada acima.***como mostrado no diagrama #6
