  3. Moedor de superfície magnética
  4. Série EEPG

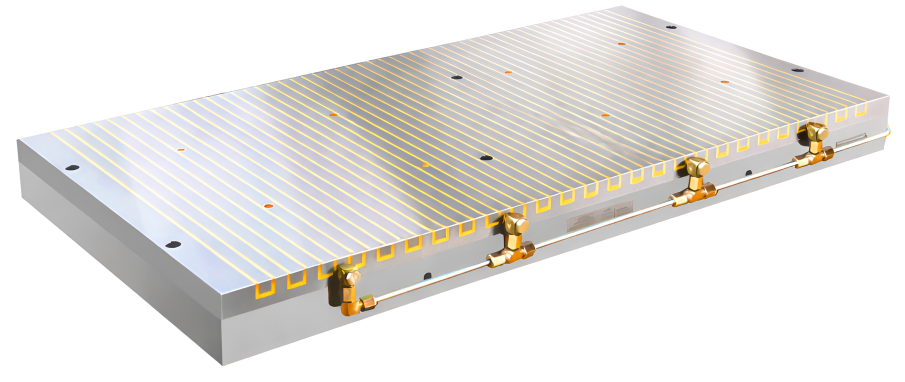

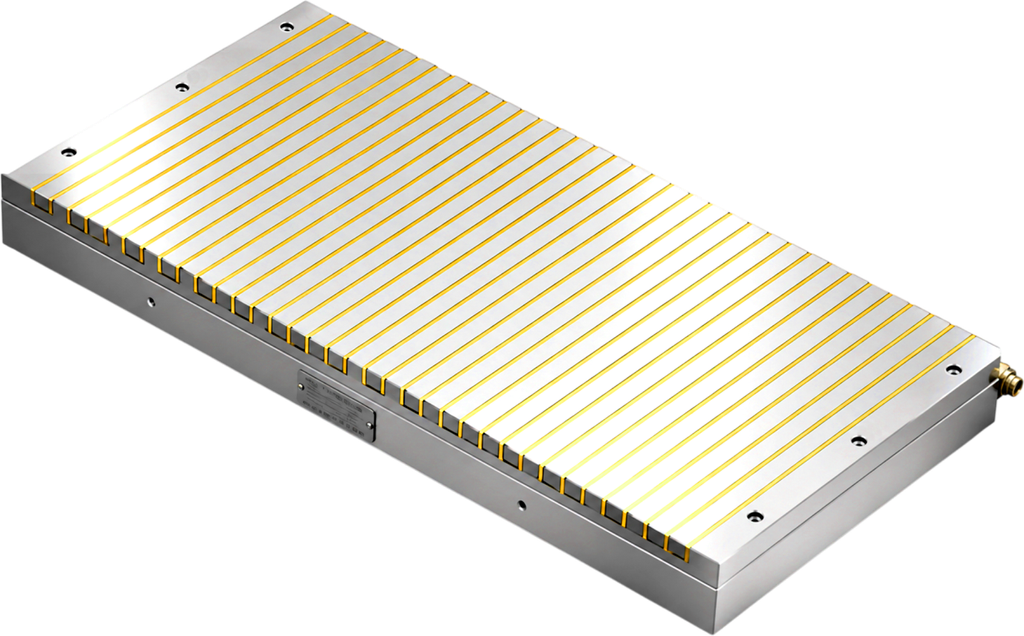

Série EEPG

Moedor de superfície magnética
https://www.earth-chain.com/web/image/product.template/47/image_1920?unique=60de930

Adequado para

Para prender peças que necessitam de alta precisão. Ex: Retificação de superfícies

Patenteado: Taiwan M643301, Taiwan M643717, China ZL 2023 2 0261455.3

    Esta combinação não existe.


    RecursoEspecificaçãoCaso Prático (Imagem)  Caso Prático (Vídeo)

    Recurso

    Características do Chuck:

      • Design magnético eletropermanente. Não é necessário fornecimento de energia elétrica para manter a força magnética, nunca gera temperaturas que afetem a precisão das peças, adequado para trabalhos de retificação de superfície de precisão.
      • A conexão de energia será automaticamente cortada quando o magnetismo for concluído, reduzindo efetivamente o consumo de energia e atingindo o objetivo de economia de energia.
      • Placa frontal estrutural ligada com resina, minimizando o impacto ambiental.
      • O design de desmagnetização reversa evita o problema do magnetismo residual da peça de trabalho. Um sistema de sopro de ar opcional também está disponível para facilitar a descarga da peça de trabalho após os processos de retificação.
      • Design de estrutura forte e densa, impermeabilização em várias camadas, excelente força e desempenho à prova d'água do mandril.
      • Uma variedade de passo de pólo magnético pode ser selecionada, adequada para peças de trabalho de vários tamanhos. Moedor de grande escala ou de pórtico, e múltiplos mandris podem ser usados em combinação para retificadoras de superfície tipo pórtico.
      • Uma gama completa de mandris de tamanho padrão, e mandris de tamanho personalizado também podem ser fornecidos para atender às necessidades dos usuários, alcançando o melhor desempenho de custo.



      Recursos do Controlador:

      • Equipado com tela de exibição LCD, pode exibir informações do controlador e status do mandril.
      • Pode ser conectado à caixa de controle de cabo para fácil operação.
      • Equipado com bloco de terminais de potência padrão europeu certificado UL, pode suportar tensão e corrente nominal de 500V/32A, seguro e confiável.
      • Equipado com um bloco terminal funcional, a função de magnetização/desmagnetização e o ajuste da força magnética podem ser controlados através do painel de operação principal da máquina.
      • Ajuste de força magnética de 16 segmentos, que pode corresponder a diferentes operações de moagem e condições de peça, otimizando a força magnética para alcançar a melhor precisão de moagem. (A caixa de controle de cabo é ajuste magnético de 8 segmentos)

    Especificação

    Com base nos requisitos do cliente, a combinação de múltiplos mandris e seu sistema de controle podem ser personalizados. Múltiplos mandris podem realizar simultaneamente ajuste de força magnética e operações de magnetização/desmagnetização.

    Tamanhos personalizados / passo do pólo estão disponíveis.


    Unidade:mm          PASSO DE POLO:1+3mm

    MODELO DIMENSÃO (mm) PASSO DE POLO
    P (mm)    		 CONTROLADOR TENSÃO
    (Monofásica)    		 PESO
    LÍQ. DO MANDRIL (kg)
    L L1 W H
    EEPG-2040A 400 325 200 65 1+3 EEPG-C1 220V
    ou
    380V~440V    		 41
    EEPG-3050A 500 397 300 65 77
    EEPG-3060A 600 509 300 65 92
    EEPG-4080A 800 717 400 65 164

    Unidade:mm          PASSO DO POSTE:3+10mm

    MODELO DIMENSÃO (mm) PASSO DE POLO
    P (mm)    		 CONTROLADOR TENSÃO
    (Monofásica)    		 PESO
    LÍQ. DO MANDRIL (kg)
    L L1 W H
    EEPG-2040B 400 328 200 65 3+10 EEPG-C1 220V
    ou
    380V~440V    		 41
    EEPG-3050B 500 408 300 65 77
    EEPG-3060B 600 510 300 65 92
    EEPG-4080B 800 718 400 65 164
    EEPG-50100B 1000 926 500 80 380V~400V 316
    EEPG-60100B 1000 926 600 80 379
    EEPG-80100B 1000 926 800 80 506

    Unidade:mm          DISTÂNCIA ENTRE PÓLOS:3+15mm

    MODELO DIMENSÃO (mm) PASSO DO PÓLO
    P (mm)    		 CONTROLADOR TENSÃO
    (Monofásica)    		 PESO DO PRATO
    (kg)
    L L1 W H
    EEPG-2040C 400 309 200 65 3+15 EEPG-C1 220V
    ou
    380V~400V    		 41
    EEPG-3060C 600 504 300 65 92
    EEPG-4080C 800 705 400 65 164
    EEPG-50100C 1000 921 500 80 380V~400V 316
    EEPG-50150C 1500 1425 500 90 534
    EEPG-60100C 1000 921 600 80 379
    EEPG-60120C 1200 1065 600 90 512
    EEPG-60150C 1500 1425 600 90 640
    EEPG-70150C 1500 1425 700 90 747
    EEPG-80100C 1000 921 800 80 506

    Unidade:mm          PASSO DO POLO:5+20mm

    MODELO DIMENSÃO (mm) PASSO DO PÓLO
    P (mm)    		 CONTROLADOR TENSÃO
    (Monofásica)    		 PESO LÍQUIDO
    DA PLACA (kg)
    L L1 W H
    EEPG-2040D 400 330 200 65 5+20 EEPG-C1 220V
    ou
    380V~400V    		 41
    EEPG-3060D 600 500 300 65 92
    EEPG-4080D 800 730 400 65 164
    EEPG-50100D 1000 930 500 80 380V~400V 316
    EEPG-50150D 1500 1430 500 90 534
    EEPG-60100D 1000 930 600 80 379
    EEPG-60120D 1200 1080 600 90 512
    EEPG-60150D 1500 1430 600 90 640
    EEPG-70150D 1500 1430 700 90 747
    EEPG-80100D 1000 930 800 80 506


    Placa Magnética Circular Eletropermanente


    Unidade:mm

    MODELO DIMENSÃO (mm) ÁREA
    MAGNÉTICA W    		 Passo
    dos Pólos P    		 CONTROLADOR TENSÃO
    (Monofásica)    		 PESO LÍQUIDO
    DO PRATO (kg)
    D H
    EEPG-500BR Ø500 85 374 3+10 EEPG-C1 380V~400V 132
    EEPG-600BR Ø600 85 420 190
    EEPG-800BR Ø800 90 634 EEPG-C2 358
    EEPG-1000BR Ø1000 100 790 621
    EEPG-500CR Ø500 85 375 3+15 EEPG-C1 132
    EEPG-600CR Ø600 85 448 190
    EEPG-800CR Ø800 90 627 EEPG-C2 358
    EEPG-1000CR Ø1000 100 807 621
    EEPG-500DR Ø500 85 370 5+20 EEPG-C1 132
    EEPG-600DR Ø600 85 426 190
    EEPG-800DR Ø800 90 620 EEPG-C2 358
    EEPG-1000DR Ø1000 100 820 621
