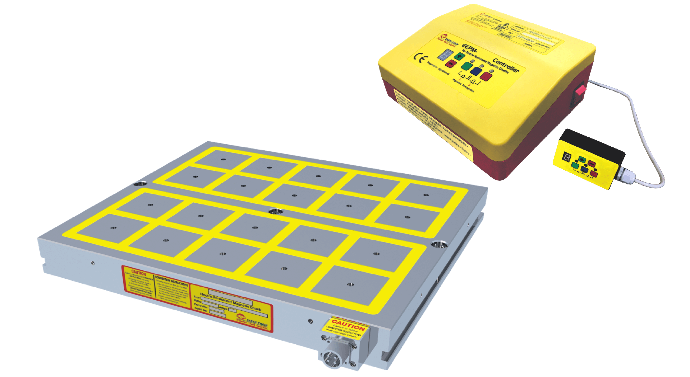

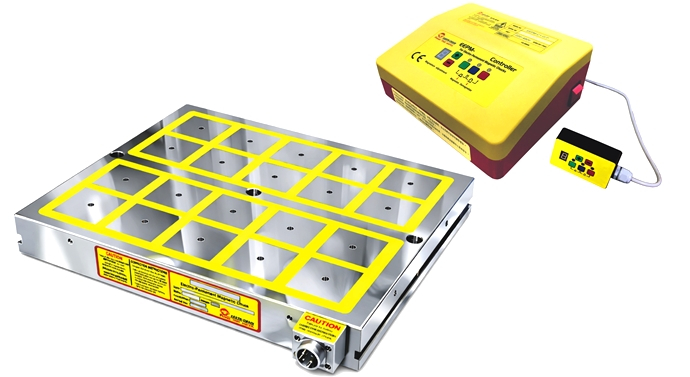

Série EEPM-E

Adequado para peças de trabalho grandes e de alta espessura
https://www.earth-chain.com/web/image/product.template/19/image_1920?unique=1e034a3

Mesa Magnética Eletro-Permanente


    Esta combinação não existe.


    The EEPM-E Electro-Permanent Magnetic chuck is designed for large workpiece machining. It features 1–6 seconds magnetization and demagnetization, requires no continuous power supply, and produces no heat, ensuring machining accuracy is not affected. When used with flux-conducting soft jaws, it enables five-sided machining, significantly improving overall productivity and reducing repeated positioning tolerances to meet precision requirements.

    CaracterísticaEspecificaçãoCaso Prático (Imagem)

    Característica

    Pólo 92X92 mm, Linha de Fluxo 50 mm,Força Magnética 4800±5% kgf/4 Polos
    • Controle de 1-6 segundos para ligar e desligar. Não é necessário fornecimento de energia elétrica para manter o mandril magnético ligado, proporcionando segurança máxima em caso de falha de energia. Nunca deixe que as temperaturas afetem a precisão das peças de trabalho.
    • Com 8 níveis magnéticos para diferentes tamanhos de peças e aplicações para evitar aderir à limalha de ferro.
    • Capaz de usinagem em 5 lados e movimento desobstruído do cortador durante a usinagem. Permite que a usinagem da peça seja concluída em um ciclo, enquanto ainda alcança a melhor precisão de usinagem e aumenta significativamente a eficiência de trabalho.
    • Fácil e conveniente para prender uma peça de trabalho, reduz o tempo de fixação.
    • Tamanho mínimo da peça necessário, pois são necessários 4 polos magnéticos alternados e contatos acima para fixação ideal.
    • Mais funções para cooperar com o Bloco de Indução e Bloco de Mola. (Veja os detalhes dos Acessórios Opcionais)

    Especificação

    Unidade:mm

    MODELO DIMENSÕES PASSO
    G    		 POLO
    P    		 Nº DE
    POLOS    		 FORÇA TOTAL DE
    APOIO kgf ±5%    		 PESO
    LÍQUIDO DO MANDRIL    		 TENSÃO
    (Monofásico)    		 CORRENTE
    AMP    		 CONTROLADOR
    (incluso)
    Largura (W) Comprimento (L) S S1 M M1 T H
    EEPM-6060E  565 640 30 25 --  27 M10  70 20 92x92 20 24000 214kg CHUCK
    DC
    380V

    CONTROLADOR
    AC
    380V
    /
    440V    		 24A  C2-B
    EEPM-60100E  565 1025 30 25 29 27 32 38400 343kg  13A  C4-B
    EEPM-60120E  565 1250 30 25 30 27 40 48000 418kg  24A  C4-B
    EEPM-8080E  790 800 30 25 28 28 36 43200 374kg  26A  C4-B
    EEPM-80100E  790 1025 30 25 29 28 48 57600 480kg  19A  C4-B
    EEPM-80120E  790 1250 30 25 30 28 60 72000 585kg  15A  C8-B
    Unidade:mm

    6060E

    60100E

    60120E

    8080E

    80100E

    80120E

    Substitua pelo seu próprio código HTML

    Caso Prático (Imagem)
